在上一篇文章中，我們談到了如何用參數設置FB和FC，以及如何使用它們。我想知道你是如何掌握它們的。達到靈活應用的程度了嗎？

如果沒有，也不用擔心，我們會用一個編程例子來詳細解釋。如果你看不懂這篇文章，打我吧.

【案例】電機運行及變頻器調速的控制案例

控制要求：現有兩臺控制模式相同的電機。每個電機由變頻器驅動，變頻器需要使用模擬模塊。變頻器的頻率由0~10V的模擬信號調節。

每次按下頻率增加按鈕，頻率增加1Hz，每次按下頻率減少按鈕，頻率減少1Hz。

按下啟動按鈕，電機將開始運行，當運行時間達到設定的運行時間時，電機將自動停止運行。按下停止按鈕，電機將停止運轉。

分析：因?yàn)橛袃蓚€(gè)電機需要變頻器調節，我們選擇一個AQ02模擬輸出控制輸出模擬信號來改變電機頻率。

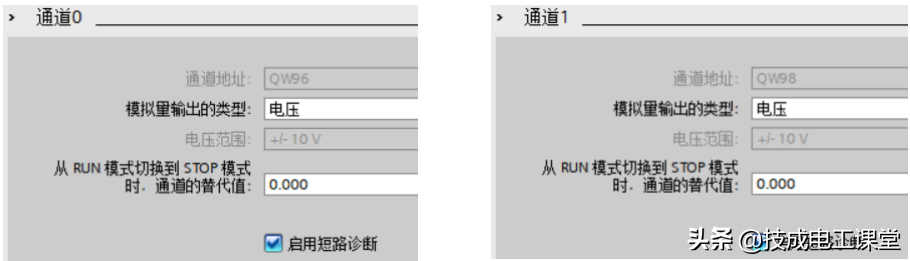

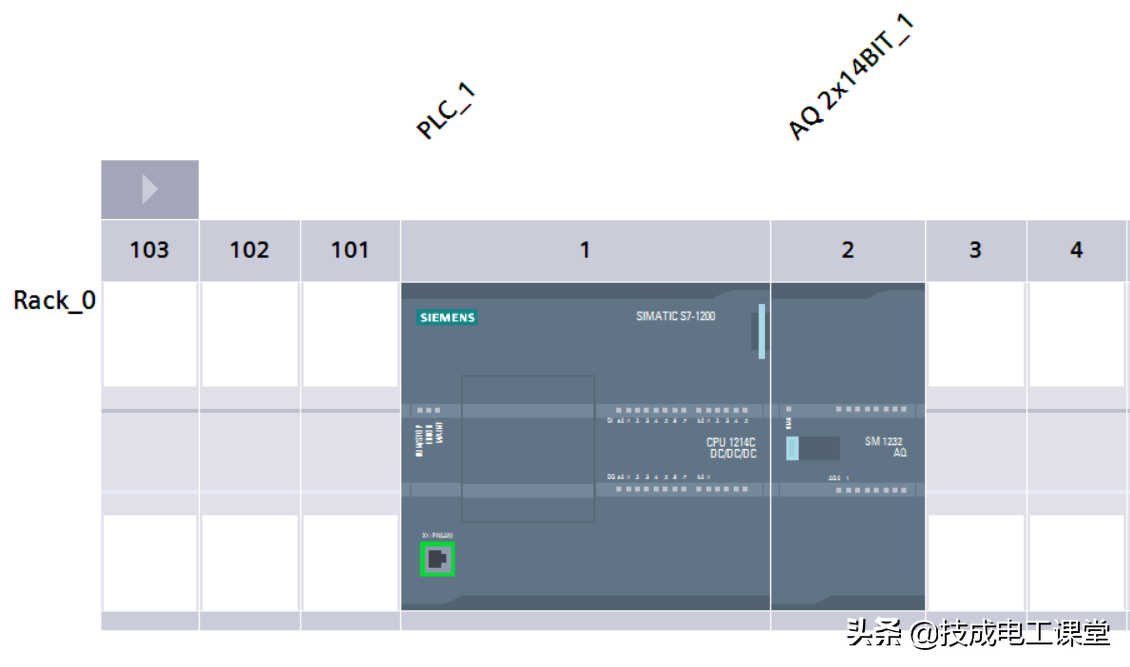

當我們創建一個項目時，我們首先配置硬件配置，如下圖所示。我們選用CPU1214C型號的PLC和SM1232 AQ02的模擬量輸出模塊，模擬量輸出類型設置為電壓型?？梢钥吹椒峙涞牡刂贩謩e是QW96和QW98。

軟件使用薄涂V15，本案例的源文件可以免費下載！請看文末的下載。

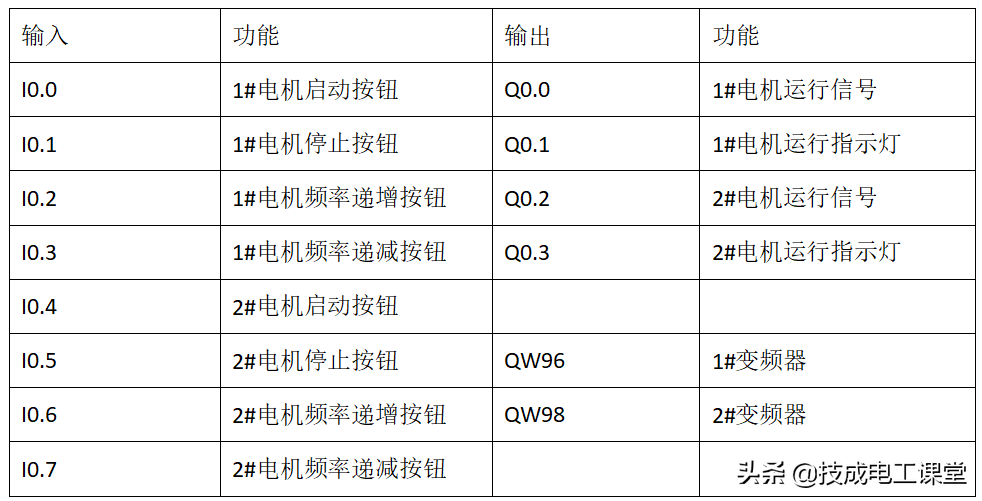

IO分配：

程序設計：用FC塊編寫電機運行和速度控制程序

步驟1:建立PLC的數據類型

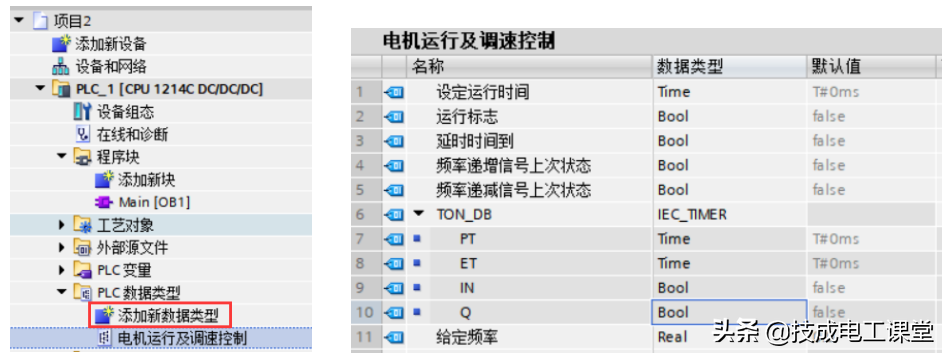

由于兩臺電機采用相同的控制方式，我們可以建立一個PLC數據類型表來存儲與電機運行相關的變量和名稱，雙擊“添加新的數據類型”，然后命名為“電機運行和速度控制”來建立變量，如下圖所示。

步驟2:添加數據庫塊

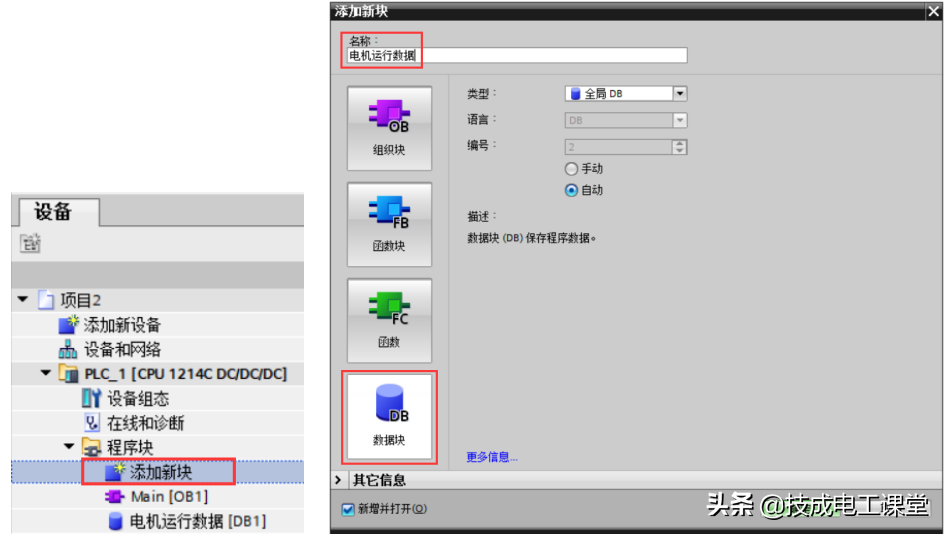

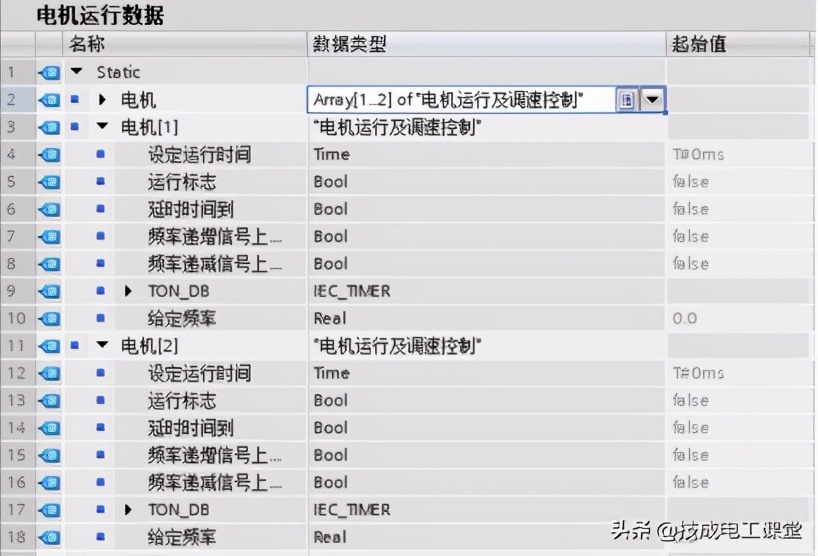

添加一個名為“電機運行數據”的數據庫塊，并在數據庫塊中創建一個名為“電機”的新變量。變量的數據類型是array，Array[1.2]，數組中元素的數據類型選擇為之前建立的PLC數據類型名稱“電機運行和速度控制”。[1.2]分別代表電機1和電機2。

軟件使用薄涂V15，本案例的源文件可以免費下載！請看文末的下載。

第三步：添加FC塊，建立FC接口區變量。

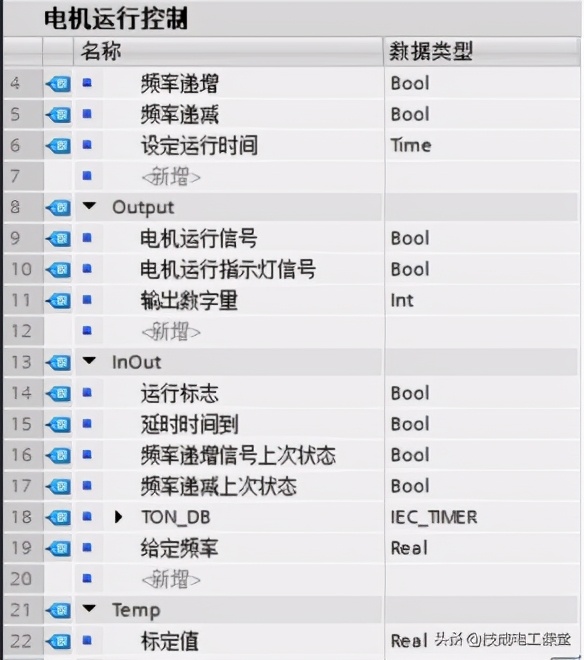

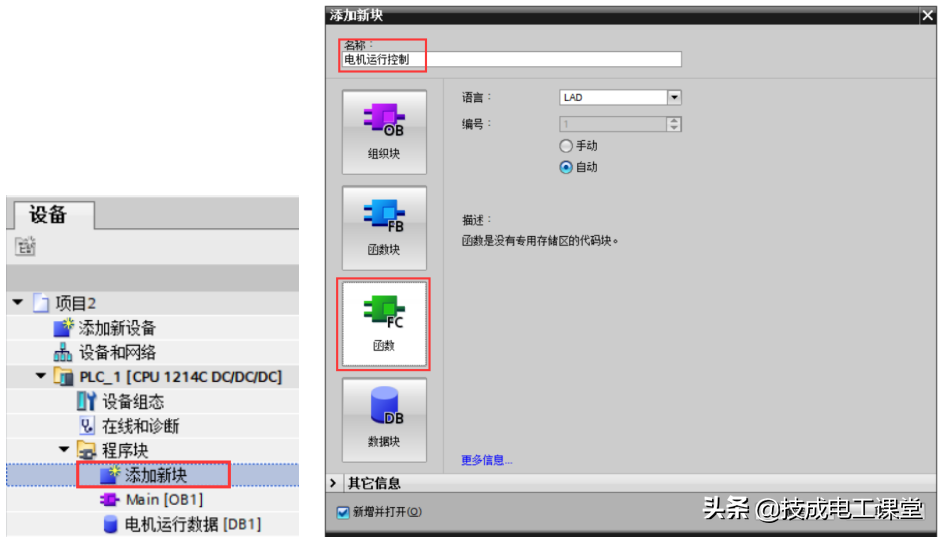

添加一個名為“電機運行控制”的FC塊。由于兩臺電機采用相同的控制方式，我們建立形式參數變量，形式參數建立在FC的接口區，如下圖所示。

軟件使用薄涂V15，本案例的源文件可以免費下載！請看文末的下載。

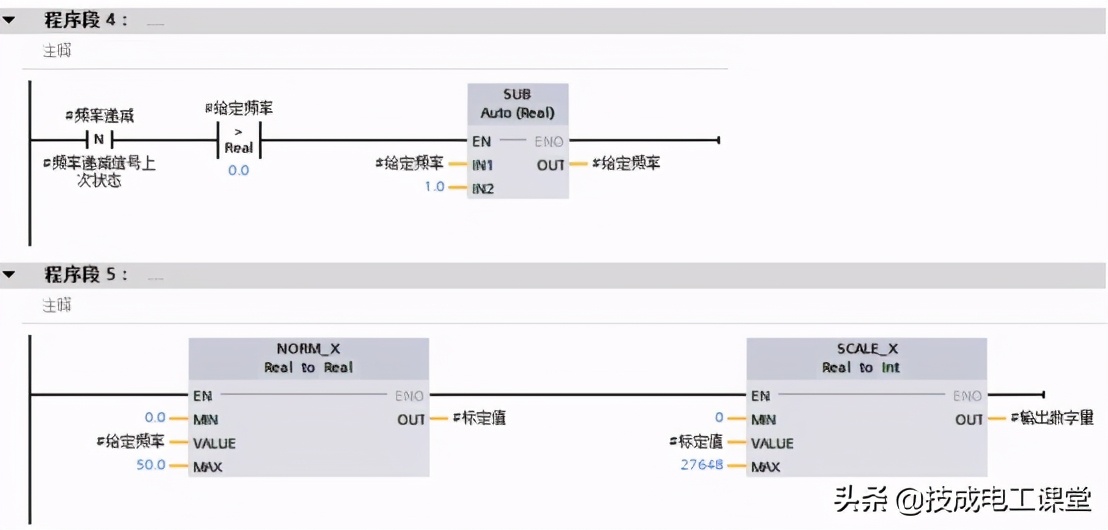

第四步：用FC編寫控制程序

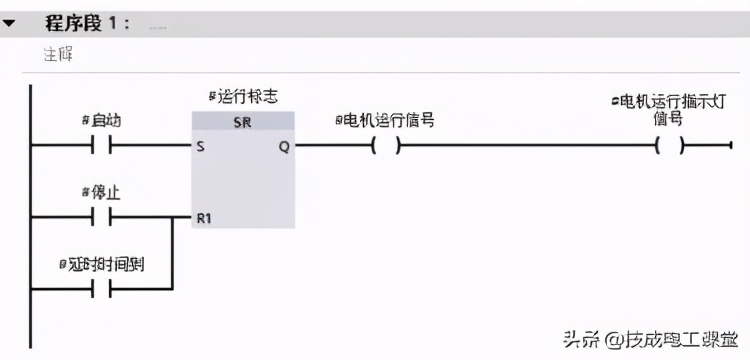

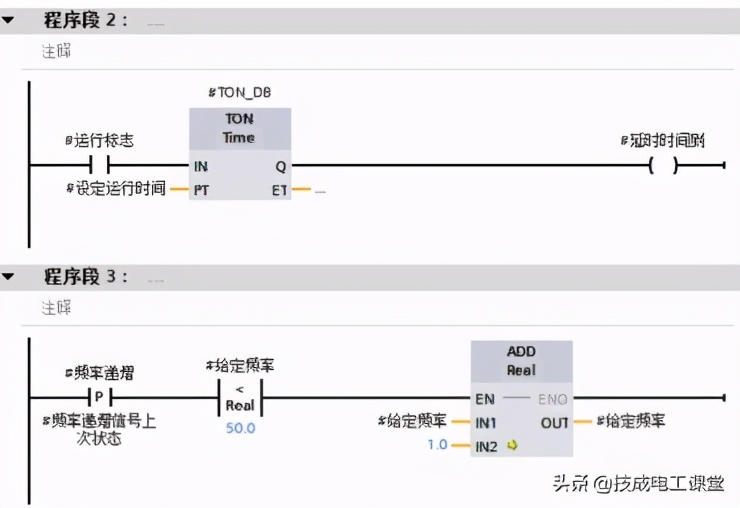

在我們建立了正式的參數變量之后，我們可以使用這些正式的參數來編寫電機運行和速度控制程序。

的形參沒有地址，只有名稱和分配的數據類型。編程的時候可以用這些名字寫。

軟件使用薄涂V15，本案例的源文件可以免費下載！請看文末的下載。

步驟5:調用OB1中的FC

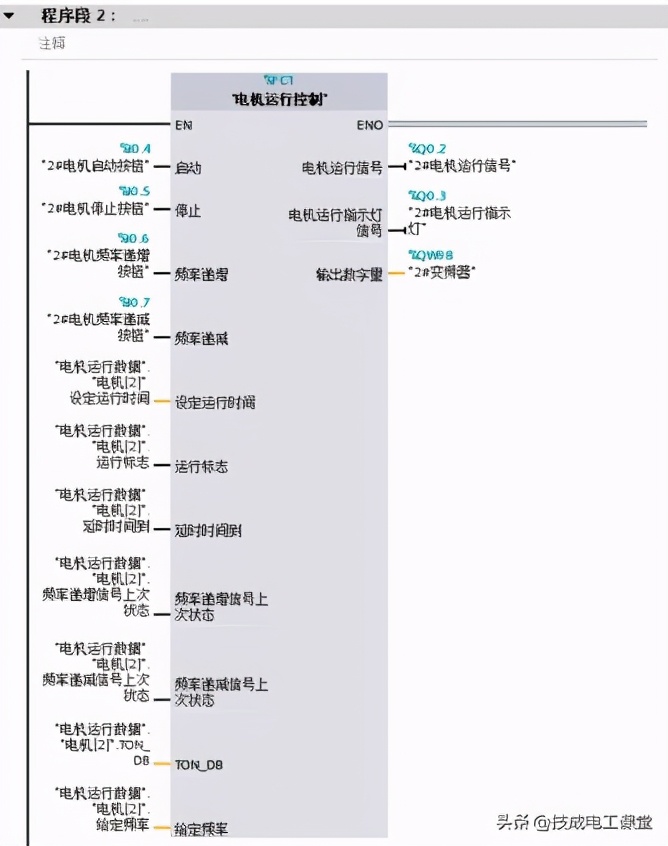

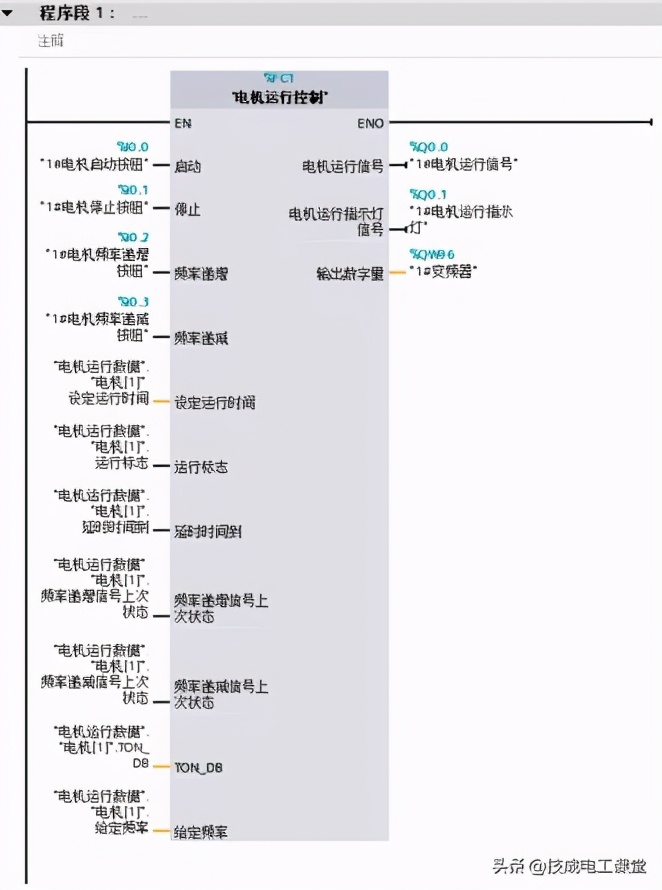

FC程序?qū)懞弥?，我們就可以調用OB1中的FC塊了。調用時，我們可以通過給形參不同的實參來控制兩個電機。因?yàn)橛袃蓚€(gè)電機，所以我們可以調用它兩次，然后寫入前一個IO分配的地址。

以上是用FC塊法編寫的電機運行和變頻器調速的程序。你學會了嗎？

不要慌，有一種使用FB塊的寫法。對于我們的控制程序，使用FB塊將是更簡單和更合適的編程方法。下一篇文章會繼續給你講解。
