什么是單相電機

單相電動機一般指由單相交流電源(AC220V)供電的小功率單相異步電動機。這種電機通常在定子上有兩相繞組，轉子為普通鼠籠式。兩相繞組在定子上的不同分布和不同的供電條件會產生不同的起動特性和運行特性。

工作原理：

當單相正弦電流通過定子繞組時，電機會產生交變磁場。這種磁場的強度和方向隨時隨正弦規律變化，但在空間方位上是固定的，所以也叫交變脈動磁場。這種交變脈動磁場可以分解為兩個轉速相同、旋轉方向相反的旋轉磁場。當轉子靜止時，這兩個旋轉磁場在轉子中產生兩個大小相等方向相反的轉矩，使合成轉矩為零，所以電機不能旋轉。

當我們用外力使電機向某一方向旋轉時(例如順時針旋轉)，順時針旋轉時轉子與旋轉磁場之間切割磁力線的運動變??；轉子和逆時針方向的旋轉磁場之間的切割磁力線的運動變大。這樣平衡被打破，轉子產生的總電磁力矩將不再為零，轉子將沿推動方向旋轉。為了使單相電機自動旋轉，我們可以在定子中增加一個起動繞組，它在空間上與主繞組相隔90度。起動繞組應該與合適的電容器串聯，使得起動繞組和主繞組之間的相位差大約為90度，這就是所謂的相位分離原理。

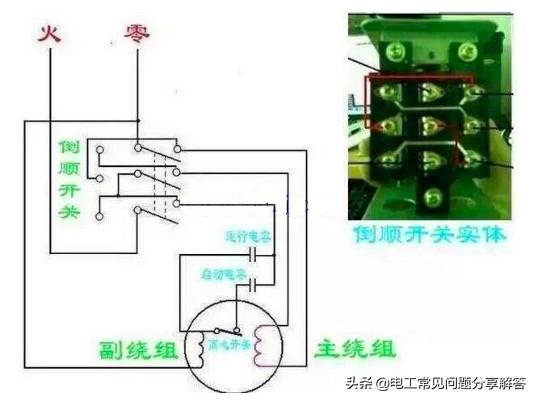

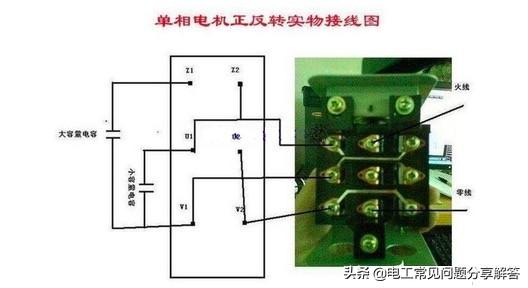

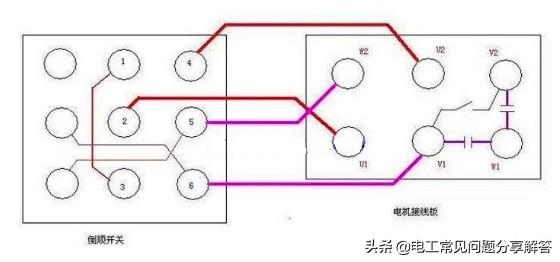

這樣，兩個在時間上相差90度的電流流入兩個在空間上相差90度的繞組，就會在空間上產生一個(兩相)旋轉磁場。在這個旋轉磁場的作用下，轉子可以自動啟動。起動后，當轉速上升到一定水平時，起動繞組將通過安裝在轉子上的離心開關或其他自動控制裝置斷開，正常運行時只有主繞組工作。因此，啟動繞組可以被制成短時間工作模式。然而，在許多情況下，起動繞組不會連續斷開。我們稱這種電機為單相電機。要改變這個電機的方向，只需改變輔助繞組的端子。

在單相電機中，另一種產生旋轉磁場的方法叫做罩極法，也稱為單相罩極電機。這種電機定子采用凸極式，有兩極和四極。每個磁極在1/3-1/4全極面有一個小槽，把磁極分成兩部分。一個短路銅環套在小部分上，好像蓋住了磁極的這一部分，所以叫罩極電機。

單相繞組套在整個磁極上，每極的線圈串聯。連接時，線圈產生的極性必須按N、S、N、S的順序排列，當定子繞組通電時，磁極中產生主磁通。根據楞次定律，通過短路銅環的主磁通在銅環中產生感應電流，該感應電流在相位上滯后于主磁通90度。該電流產生的磁通在相位上也滯后于主磁通，其作用相當于電容電機的起動繞組，從而產生旋轉磁場使電機旋轉。

什么是三相電機

三相電機是指當電機的三相定子繞組(各有120度電角度差)通以三相交流電時，會產生旋轉磁場，切割轉子繞組，從而在轉子繞組中產生感應電流(轉子繞組為閉合路徑)。

三相電機工作原理：

載流的轉子導體在定子旋轉磁場的作用下會產生電磁力，從而在電機的轉軸上形成電磁轉矩驅動電機旋轉，電機的旋轉方向與旋轉磁場方向相同。電機也叫(俗稱馬達)，用th表示

電機電容器不能代替勵磁機。勵磁機是帶碳刷的可調速電機，只有定子線圈和轉子線圈同時通電才能旋轉。

兩相電只存在于單相電機中。它是通過將單相分成兩個繞組而形成的。比如一個繞組不接電容，另一個接電容，兩個繞組的電流相差90左右，就會產生旋轉磁場，使電機工作。給電機供電的是同樣的單相電，只有一根火線，而不是兩根火線。

三相電主要作為電機的電源，也就是需要轉動的負載。因?yàn)槿嚯姷娜齻€(gè)相位差都是120度。轉子不會被卡住。

想象一下：自行車的一個踏板停在底部，另一個在最高位置。這意味著，如果踩自行車的腳力是向下的，可能會‘卡’(當腳力的方向與兩個踏板的連接方向一致時)，也可能會向后轉，這可能無法保證第一次向前轉。有必要用腳改變踏板的角度。

三相電就是要形成這個‘角’，不然的話，人們也不用搞那么復雜的三相電了。

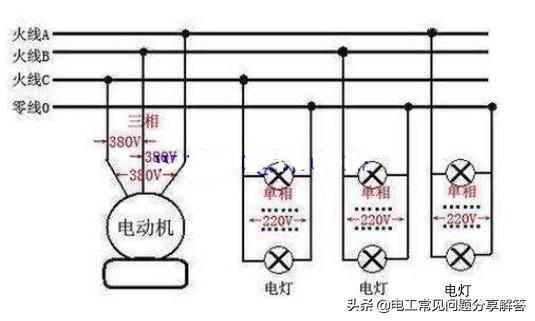

三相電和單相電是有區別的：三相電用于工業生產，其電壓為380V；普通居民生活用單相電，電壓220V；

三相電有四根線，三根是220V火線，一根是零線。把任何一根火線和零線結合起來就是我們通常所說的市電，也就是220V電。但是為了三相電的平衡，建議有條件的話最好連接相應的負載。

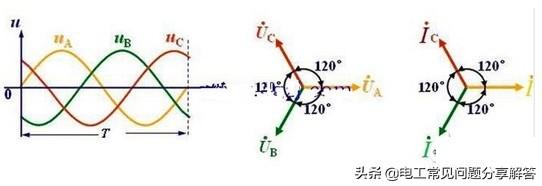

能產生等幅、等頻、相差120電勢的發電機稱為三相發電機。以三相發電機為電源的，稱為三相電源；由三相電源供電的電路稱為三相電路；

u、V、W(ABC)稱為三相，相間電壓為線電壓，電壓為380V；到中心線的相稱為相電壓，電壓為220V。

1.三相電源與單相電源的區別：所有來自發電機的電源都是三相的，三相電源的每一相及其中性點都可以形成單相電路，為用戶提供電能。注意，這里交流電路不能叫正或負，應該叫線端(民電叫火線)和零線(民電叫零線)。

2.按照規定，380V(三相)民用電源的中性點不應在進線端接地(變壓器端接地，考慮到高于電源電壓的點不能由浮點引起，用戶端接地與變壓器端接地在大地中存在一定的電阻)。供電方式是火線和零線(中性點引線)形成回路，在單相三芯電源插座內接入接地線。這是考慮到漏電保護器功能的實現。(漏電保護器的工作原理是：如果人體接觸到電源的線端，也就是火線，或者電氣設備內部漏電，那么電流就從火線通過人體或者電氣設備外殼流入大地，而不是流過零線，火線和零線的電流就會不相等。漏電保護器在檢測到這部分電流的差值后會立即跳閘，以保護人和電器的安全，一般這個差動電流選在幾十毫安。)如果，如果電源的中性點直接接地(民用電施工中是不允許的)，漏電保護器就會失去作用，起不到保護人身和用電設備短路的作用。

三相電一般是380伏，四根線，其中三根是火線，一根是零線；30伏的電是工業用的。兩相電一般是220V，兩根線，一根是火線，一根是零線。220伏電用于家庭用電或小型機器用電

這是有區別的。三相電380伏。單相電是220伏。所謂三相電，指的是三相火線。相鄰火線之間的電壓是380V V，沒有零線。所以只有三相負載相同(比如一臺三相電機)，才能施加三相電。此時由于三相電的電流矢量之和為0(三相電之和相互成120度角，所以之和為0)，所以不需要中性線(相當于零線)。

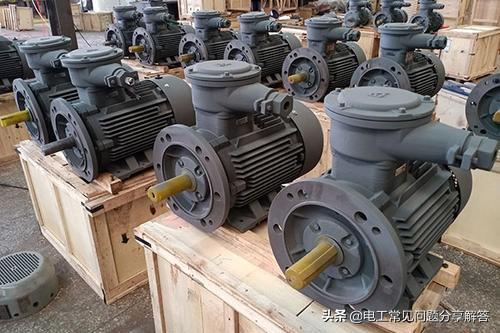

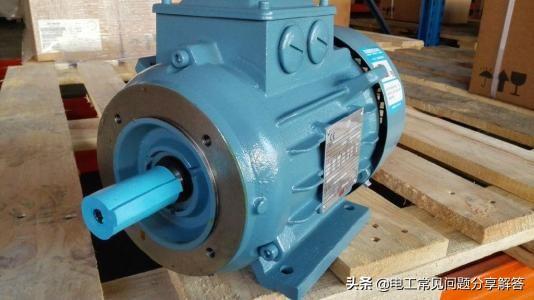

三相異步電動機由定子和轉子組成，其定子繞組為三相對稱繞組，采用對稱供電。兩相電機指定帶有兩相繞組的電機。兩相電機分為驅動和伺服兩大類。大多數家用電器和小家電中使用的(單相)異步電動機屬于兩相驅動電動機?？刂撇捎脙上嗨欧姍C(jī)。定子的兩相繞組分別為勵磁繞組和控制繞組，空間相差90度。(通過電容改變相位差？)零線

一般定義：確定公差和配合偏差的基準線。

是中性變壓器(為什么不直接從發電機引出？)從二次側中性點引出的線路與相線形成回路，向用電設備供電。通常零線在變壓器二次側中性點與接地線重復接地，起到雙重保護作用。

中性線:主要用于工作回路，在變壓器中性點接地后引出主線。接地線(PE):不用于工作電路，僅作為保護線。利用大地的絕對‘0’電壓，當設備套管漏電時，電流會迅速流入大地，即使PE線開路，也會從附近的接地體流入大地。

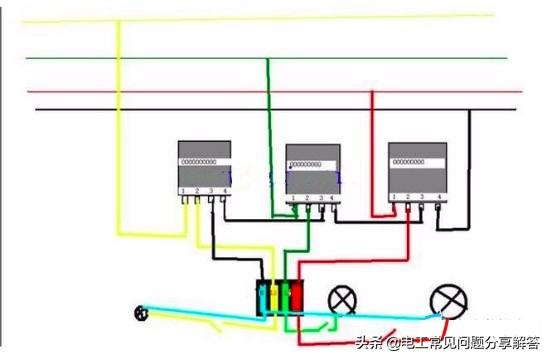

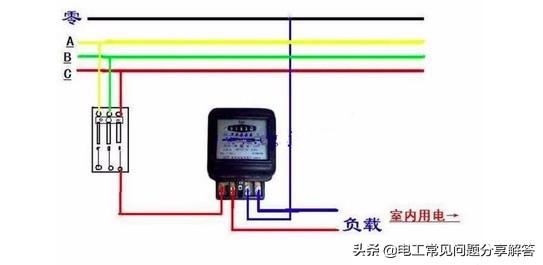

單相電和三相電的區別聯系圖解

交流電源線分為中性線(符號字母‘N’中性線)和火線(符號字母‘L’火線)。連接到電器的是地線——和地線；火線、零線、地線都是接在三孔插座上的導線，火線和零線之間的電壓差是正弦的。因?yàn)榇蟮睾土憔€的電位相同，所以火線和地線之間的電壓差是正弦的。當人體接觸到火線時，火線的電流通過人體流入大地或零線，會發生觸電，而接觸零線則不會觸電(電流通過零線直接流入大地)。將帶導電外殼的電器外殼連接到地線。漏電時，電流會通過地線而不是身體直接流入大地，避免觸電事故的發生。

:

交流電

1.零線帶電，說明沒有良好接地。如果接地良好，電流會流入地下，用電筆是檢測不到的。如果電筆檢測到零線帶電，要么是零線斷了，要么是接觸不好。然而，這其實是結果；而不是零線被充電；

2.原因：正常情況下，零線應該是沒有電的。所以，一旦有電，一定是失敗的征兆；最簡單的就是電磁感應，此時零線接地不良，無法形成回路；其次是電氣設備漏電或相線碰到外殼，但電流不大，所以還沒跳閘；

小結：零線帶電，零線肯定沒有良好接地；解決以后，再去找設備原因

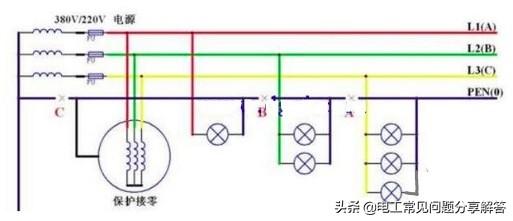

在三相四線供電系統中，如果零線接地不好或接地端斷開，后果就是三相負載不平衡時零線電位不等于0，也就是說中性點偏移。具體零線電位與三相負荷的不平衡程度有關。負載越不平衡，中性點偏移越大，零線電位越高。一般零線電位偏移后，三相的相電壓不是220V。一些相可能超過220伏，而另一些相可能低于220伏。中性點偏移過大時，三相相電壓升高的相可能導致其電器燒毀，三相相電壓降低的相可能

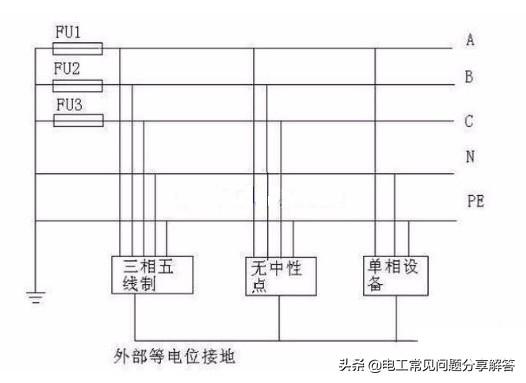

直播線：1。有電流：這是三相不平衡造成的。2.有電壓：這是一根斷開的零線，非常危險，容易造成電氣設備損壞。它必須被修理。對于三相四線制(TN-C)中的帶電線路，大部分原因是由于三相負荷不平衡引起的。在故障狀態下，零線會帶電。但是在三相五線制(TN-S)中呢？一般零線有很弱的電流，特別是在計算機系統的電源中。這是因?yàn)橛?jì)算機系統的工作電壓是一個微電壓，一般在0-5v之間，它也是一個DC電源。因此，根據DC系統的工作原理，其零電勢中有電流流過，計算機中的DC零電勢是通過DC/交流轉換的輸入電源的零電勢點。所以在計算機系統中，電源線中的零線正常情況下是有微電流流過的，所以在計算機中是分布的。

一般情況下，規定輸電線上面向輸電方向左邊第二根線為零線，特殊的除外。
