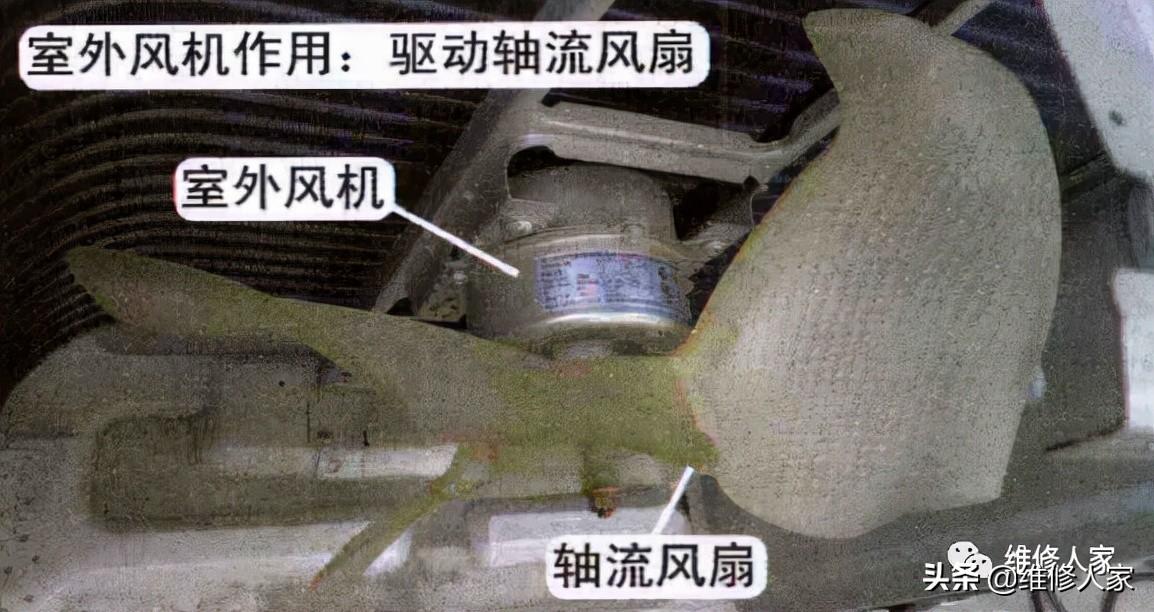

室外機風扇安裝在室外機左側的固定支架上，用于驅動軸流風扇。在制冷模式下，室外風扇帶動軸流風扇運轉，強行吸收室外自然風為冷凝器散熱，因此室外風扇又被稱為“軸流電機”。

1、實物外形和銘牌主要參數

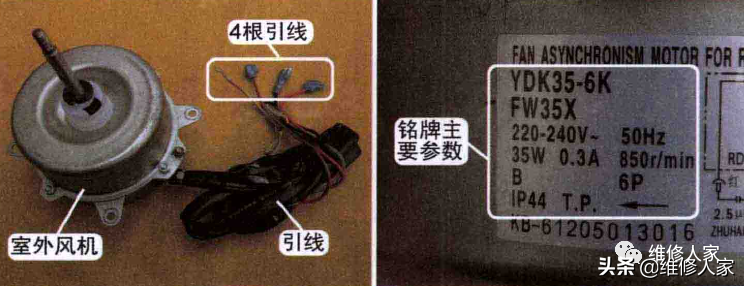

示例電機用于格力空調KFR-23W/R03-3的室外機。物理外觀如下圖所示。在單一風速下有四根導線(其中一根是接地線，連接到電機外殼，另外三根是線圈導線)。

上圖銘牌參數表示型號為YDK35-6K(FW35X)。主要參數：工作電壓AC 220V，頻率50Hz，功率35W，額定電流0.3A，轉速850r/min，6極，B級絕緣。

說明：絕緣等級(類)是根據電機所用絕緣材料的允許極限溫度來劃分的。B級絕緣是指電機所用材料的絕緣耐熱溫度為130c。

2、室外風機構造

以一臺空調的室外風扇為例，電機型號KFD-50K，4極34W。

內部結構

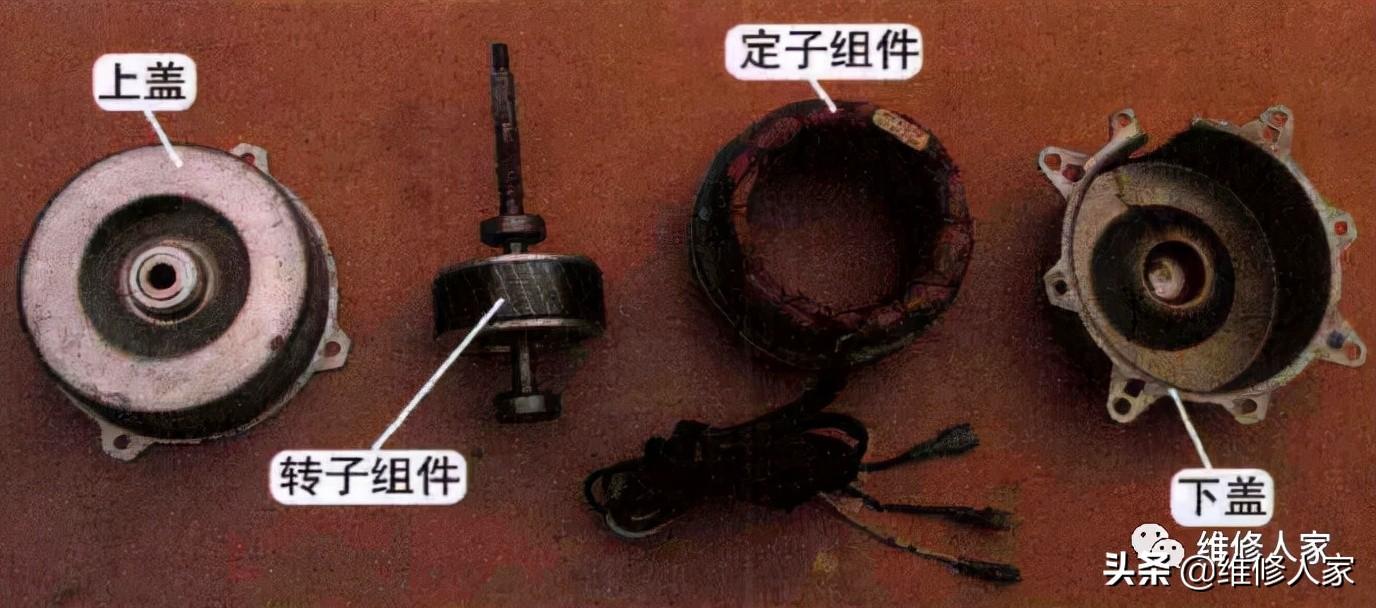

如下圖所示，室外風扇由上蓋、轉子(包括上下軸承)、定子(包括線圈和引線)、下蓋組成。

溫度保險

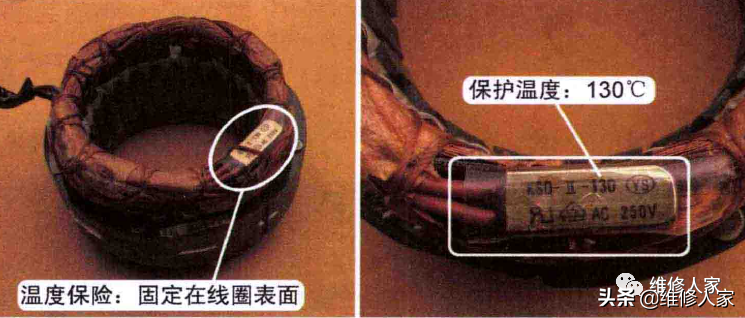

保險絲封裝在鐵殼內，直接固定在線圈表面。外殼帶塑料套，保護溫度130，線圈斷了不能恢復。

當因電機堵轉或線圈短路導致線圈溫度超過130時，溫度保險絲會熔斷保護，室外風扇在公共端與導線串聯后由于沒有電源而停止運轉。

線圈和極數

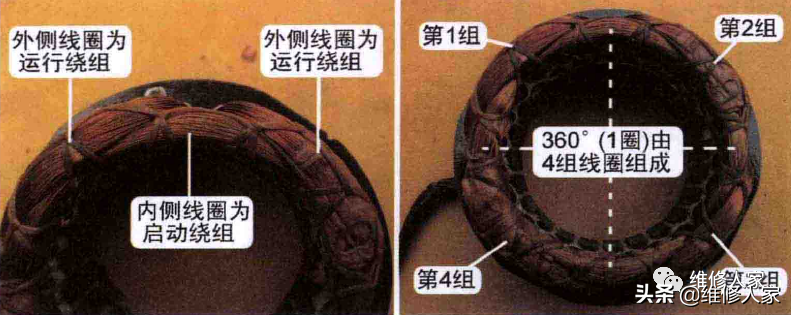

線圈按規律用銅線嵌在定子槽內。整個線圈分為兩個繞組。位于外側的線圈是運行繞組，位于內側的線圈是起動繞組。

電機極數的定義：通俗的解釋是，當定子由360的幾組線圈(即一匝)組成時，電機就是一個多極電極。如上圖右側所示，示例電機由一圈四組線圈組成，因此該電機為四極電機。無論是起動繞組還是運行繞組，一圈都由四組線圈組成。極數為偶數，兩個極(N極和S極)組成一個磁極對。

電機的轉速可以由線圈的極數決定。每分鐘轉速為2(轉/分)=秒工頻兩磁極對。示例電機為4極，總共有兩個磁極對。理論轉速為60s x 50Hz -2=1500r/min，減去阻力等因素后實際轉速約為1450r/min。6極電機理論轉速為1000轉/分，實際轉速約為900轉/分。壓縮機采用2極電機，理論轉速為3000轉/分，實際轉速約為2900轉/分。

3、工作原理

感應電機包含兩個繞組：起動繞組和運行繞組，這兩個繞組在空間上相隔90。一個大容量的電容器串聯到起動繞組上。當運行繞組和起動繞組通單相交流電時，由于電容的作用，起動繞組中的電流比運行繞組中的電流超前90，先達到最大值，從而在時間和空間上形成兩個相同的脈沖磁場，在定子和轉子之間的氣隙中產生旋轉磁場。在旋轉磁場的作用下，電機轉子中產生感應電流，電流與旋轉磁場相互作用產生電磁轉矩。

4、線圈引線作用辨認方法

常見的方法有三種，即根據室外風機引線實際連接的部件，查看電機銘牌或電氣接線圖，用萬用表電阻檔測量線圈引線的電阻值。

根據實際接線判斷引線功能

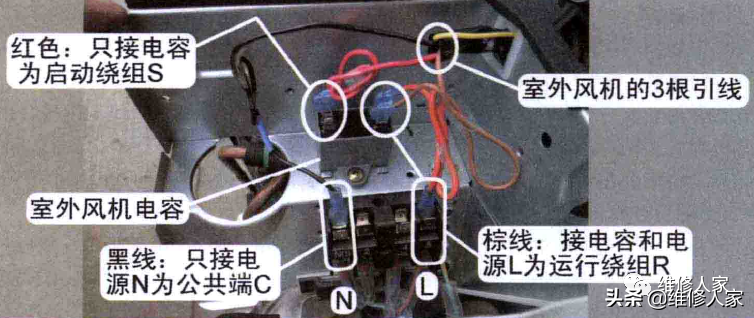

室外風機盤管有三根引線：黑線只接在接線端子上電源的N端(1號)，這是公共端(C)；線路接電容和電源L端(5號)，為運行繞組(R)；紅線僅連接到電容器，即啟動繞組。

根據電機銘牌標識或電氣接線圖

電機銘牌貼在室外風機表面，一般在上部，維修時可以直接看到。銘牌主要標識outd的主要信息

電氣接線圖通常貼在室外機接線罩的內部?？措姎饨泳€圖，還可以區分電機線圈的引線作用：黑線只接電源的N端作為公共端(C)，棕線只接電容器和電源的L端(5號)作為運行繞組(R)，紅線只接電容器作為起動繞組(S)。

使用萬用表測量線圈阻值

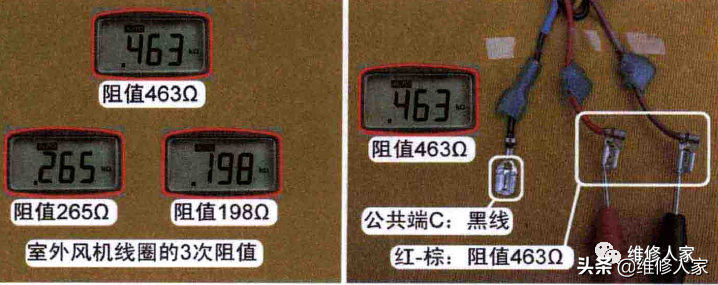

逐個測量室外風機盤管三根引線的電阻值，會得出三種不同的結果。YDK35-6K (FW35X)電機實測電阻值依次為463、198、265，電阻關系為463=198 265，即463的最大電阻值為起動繞組和運行繞組電阻值之和。

找出公共端：在463的最大電阻值中，探頭的引線是起動繞組和運行繞組，空閑引線是公共端(C)，機器是黑線。

說明：測量室外風機線圈電阻時，測量前要用手握住軸流風機，這樣可以防止扇葉轉動和電機線圈產生的感應電動勢干擾萬用表顯示數據。

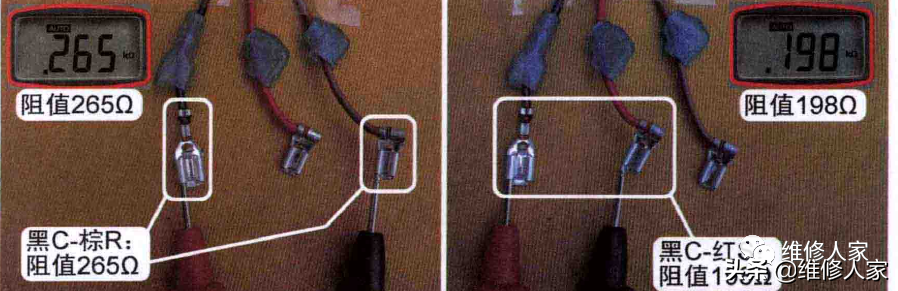

找出運行繞組和啟動繞組：一根表筆連接到公共端子(C ),另一根表筆測量另外兩根導線的電阻。通常，電阻小的引線是運行繞組(R)，電阻大的引線是起動繞組(S)。但本機測得的引線(265)是運行繞組(R，棕線)，如下圖所示，電阻低的引線(198)是起動繞組(S，紅線)。
