用于啟動單相異步電動機的交流電解電容器或聚丙烯和聚酯電容器。流過單相電機的單相電流不能產生旋轉磁場，所以需要一個電容來進行分相。目的是使兩個繞組中的電流產生接近90的相位差，從而產生旋轉磁場。

感應電機有兩個繞組，即起動繞組和運行繞組。這兩個繞組在空間上相隔90度。一個大容量的電容器串聯到起動繞組上。當運行繞組和起動繞組通過單相交流電時，由于電容的作用，起動繞組中的電流比運行繞組中的電流超前90度，先達到最大值。在時間和空間上形成兩個相同的脈沖磁場，在定子和轉子之間的氣隙中產生旋轉磁場。在旋轉磁場的作用下，電機轉子中產生感應電流，電流與旋轉磁場相互作用產生電磁轉矩，使電機旋轉。

要使單相電機自動旋轉，我們可以在定子中加一個起動繞組，在空間上與主繞組相隔90度。起動繞組應該與合適的電容器串聯，使得起動繞組和主繞組之間的相位差大約為90度，這就是所謂的相位分離原理。這樣，兩個在時間上相差90度的電流流入兩個在空間上相差90度的繞組，就會在空間上產生一個(兩相)旋轉磁場。在這個旋轉磁場的作用下，轉子可以自動啟動。起動后，當轉速上升到一定水平時，起動繞組將通過安裝在轉子上的離心開關或其他自動控制裝置斷開，正常運行時只有主繞組工作。因此，啟動繞組可以被制成短時間工作模式。然而，在許多情況下，起動繞組并沒有斷開。我們稱這種電機為電容式單相電機。要改變這個馬達的方向，我們可以改變串聯電容器的位置。

怎么判斷啟動電容好壞

1、萬用表檢測法

對于0.01F以上的固定電容器，可用萬用表測量；1k塊直接測試電容是否有充電過程和內部短路或漏電，根據指針向右擺動的幅度估算電容的容量。測試時，用兩個探針隨意觸碰電容器的兩個引腳，然后換探針再觸碰。如果電容良好，萬用表指針會向右擺動，然后迅速回到向左的無限位置。電容越大，指針的擺動幅度越大。如果反復換探針接觸電容的兩個引腳，萬用表指針始終沒有向右擺動，說明電容的容量已經低于0.01F或者已經消失。在測量過程中，如果指針向右擺動，不能回到向左無限遠的位置，說明電容器漏電或已發生故障。

2、熔斷器簡易檢測法

用一根保險絲(保險絲的額定電流In由下式確定：IN=0.8/C(A)，其中C為電容器的電容)和被測電容器串聯在220V交流電源上。如果保險絲的保險絲熔斷，說明電容已經短路。如果保險絲的保險絲沒有熔斷，充電幾秒鐘后，切斷電源，用帶絕緣柄的螺絲刀將電容兩極短路。出現火花，說明電容器是好的。反之，說明電容器的電容變小了，或者被打開了。這種方法要重復幾次才能判斷一個電容的好壞，才能得出正確的結論。

3、白熾燈泡和電容器串聯檢測法

將白熾燈泡和電容器串聯到220V交流電源上。如果白熾燈泡的亮度比直接連接到220V交流電源的亮度暗，則電容器是好的。如果白熾燈泡不亮，說明被測電容內部已經斷開；如果白熾燈泡的亮度與其直接接在220V交流電源上的亮度相同，說明電容已經短路。

4、兆歐表檢測法

也可以使用兆歐表(250V級)進行測試。搖動手柄，如指針p

電力電容器的電容可以用萬用表測量，不需要專用儀器。具體來說，保險絲(其規格取決于電容器的電容)和待測電容器串聯到220V交流電源。用萬用表的交流電壓檔測量電容器兩端的電壓U(V)。

用萬用表的交流電流電平測量通過電容器的電流I(mA)。因?yàn)镮=U/XC，XC=1/(2fC)，其中f是交流電的頻率。因此，電容器的電容CC=3.18 mes(I/U)(微法)。

5、電容器電容量的測量

啟動電容怎么測量好壞_數字萬用表測電容好壞

1.判斷極性，先將萬用表設在100或1K歐姆，假設一極為正，讓黑色探針接在上面，紅色探針接在另一極，然后記下電阻，再將電容放電，即讓兩極接觸，然后換探針測電阻。電阻大的第一個黑色探針連接到電容器的正極。

2.將萬用表調到歐姆檔的合適檔位。檔位選擇原則是：1F電容20K檔，1-100 F電容2K檔，大于100 F電容200檔。

3.然后用紅筆連接電容的正極，用萬用表的黑筆連接負極。如果顯示從0開始逐漸增加，最后顯示溢出符號1，電容正常。如果一直顯示為0，電容內部會發生短路。如果一直顯示為1，將會發生電容內部開路。

數字萬用表測電容好壞的步驟

使用數字萬用表檢測電容器可以通過以下方式進行：

數字萬用表測電容好壞的方法

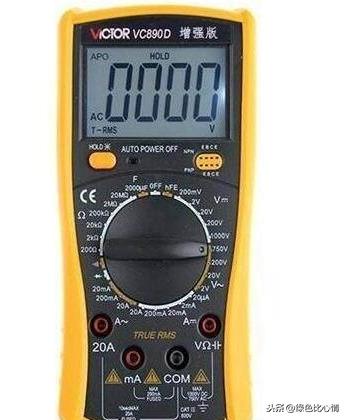

有些數字萬用表具有測量電容的功能，量程分為2000p、20n、200n、2、20五個等級。測量時，可將放電電容的兩個管腳直接插入儀表盤上的Cx插孔，選擇合適的量程后即可讀取顯示數據。

000p檔，適合測量小于2000pF的電容；20n檔，適合測量2000pF到20nF之間的電容；200n檔，適合測量and 200nF之間的電容；2，適用于測量200 nf-2F之間的電容；20，適用于測量2F到20  f之間的電容。

經驗證明，部分型號的數字萬用表(如DT890B++)在測量50pF以下的小容量電容時誤差較大，在測量20pF以下的電容時幾乎沒有參考值。這時可以用串聯法測量小電容。方法是：先找一個220pF左右的電容器，用數字萬用表測量其實際容量C1，然后將待測小電容器與其并聯，測量其總?cè)萘緾2，兩者之差(C1-C2)即為待測小電容器的容量。用這種方法測量1 ~ 20 pf的小電容是非常精確的。

1、用電容檔直接檢測

實踐證明，用數字萬用表也能觀察到電容器的充電過程，實際上是用離散的數字量來反映充電電壓的變化。如果將數字萬用表的測量速率設置為N次/秒，在觀察電容充電過程的同時，每秒鐘可以看到N個獨立的讀數。根據數字萬用表的這一顯示特性，可以檢測電容器的質量，估算電容值。下面介紹一種用數字萬用表電阻檢測電容的方法，對于沒有電容電阻的儀器很有實用價值。該方法適用于測量0.1  f ~幾千微法的大容量電容器。

2、用電阻檔檢測

如圖所示，將數字萬用表?yè)艿胶线m的阻值，紅色探針和黑色探針接觸被測電容Cx的兩極。此時，顯示值將從“000”逐漸增加，直到顯示溢出符號“1”。如果一直顯示“000”，則電容短路；如果總是顯示溢出，則電容器的內部電極之間可能存在開路，或者所選電阻器不合適。檢查電解電容器時，要注意紅色探針(帶正電)接電容器正極，黑色探針接電容器負極。

1）測量操作方法

用電阻測量電容的測量原理如圖5-11(b)所示。在測量過程中，正電源通過標準電阻給被測電容Cx充電

使用DT830數字萬用表估算0.1 f ~幾千微法電容器的電容時，可以根據表5-1選擇電阻等級，表5-1給出了可測電容的范圍和相應的充電時間。表中所列數據對其它型號的數字萬用表也有參考價值。

電阻檔范圍的選擇原則是：電容較小時，應選擇高電阻檔，電容較大時，應選擇低電阻檔。如果用高阻檔估算大容量電容，由于充電過程緩慢，測量時間會很長；如果用低阻檔檢查小容量電容，由于充電時間極短，電表會一直顯示溢出，看不到變化過程。

2）測量原理

用數字萬用表檢測電容器DC電壓電平實際上是一種間接測量方法。該方法可測量220 pf ~ 1  f的小容量電容器，并能精確測量電容器的泄漏電流。

以上內容是西域商城工業測試工程師楊公介紹的用數字萬用表測量電容的步驟和方法。數字萬用表是一種多用途的電子測量?jī)x器，一般包括電流表、電壓表、歐姆表等功能，有時也稱為萬用表、多用表、多用表或三用表，主要用于物理、電氣和電子測量。
