反轉開關主要控制電機的正反轉，可以控制三相電機和單相電機。

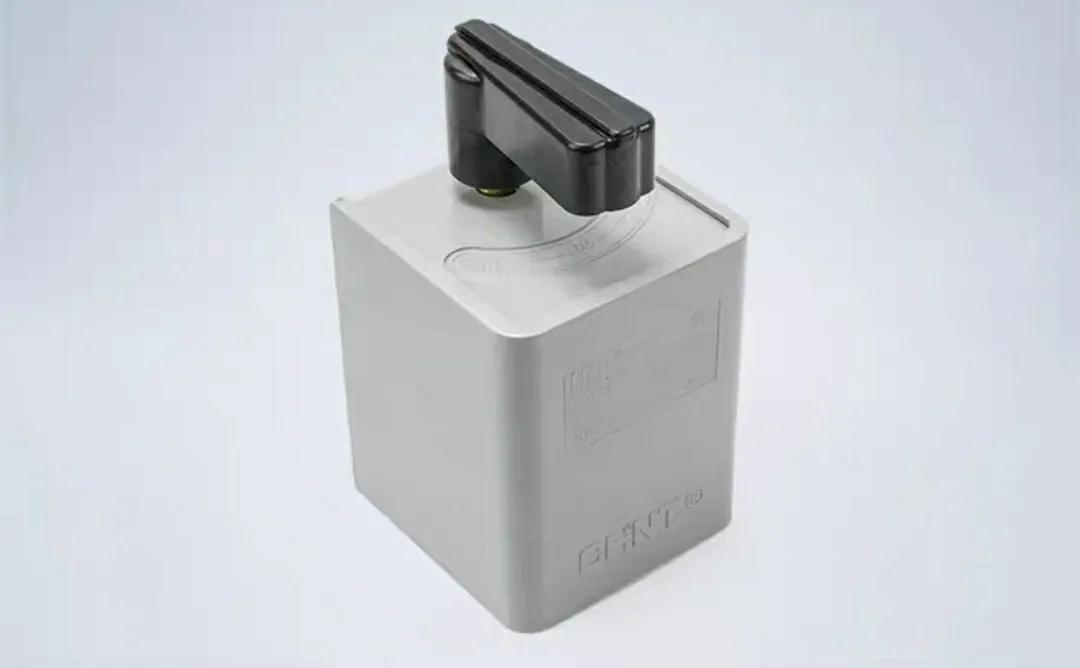

倒檔開關

三相電機

三相電機通過改變?nèi)嚯娫吹南嘈驅崿F(xiàn)正反轉。

三相電源，任何兩相電源都可以反接。

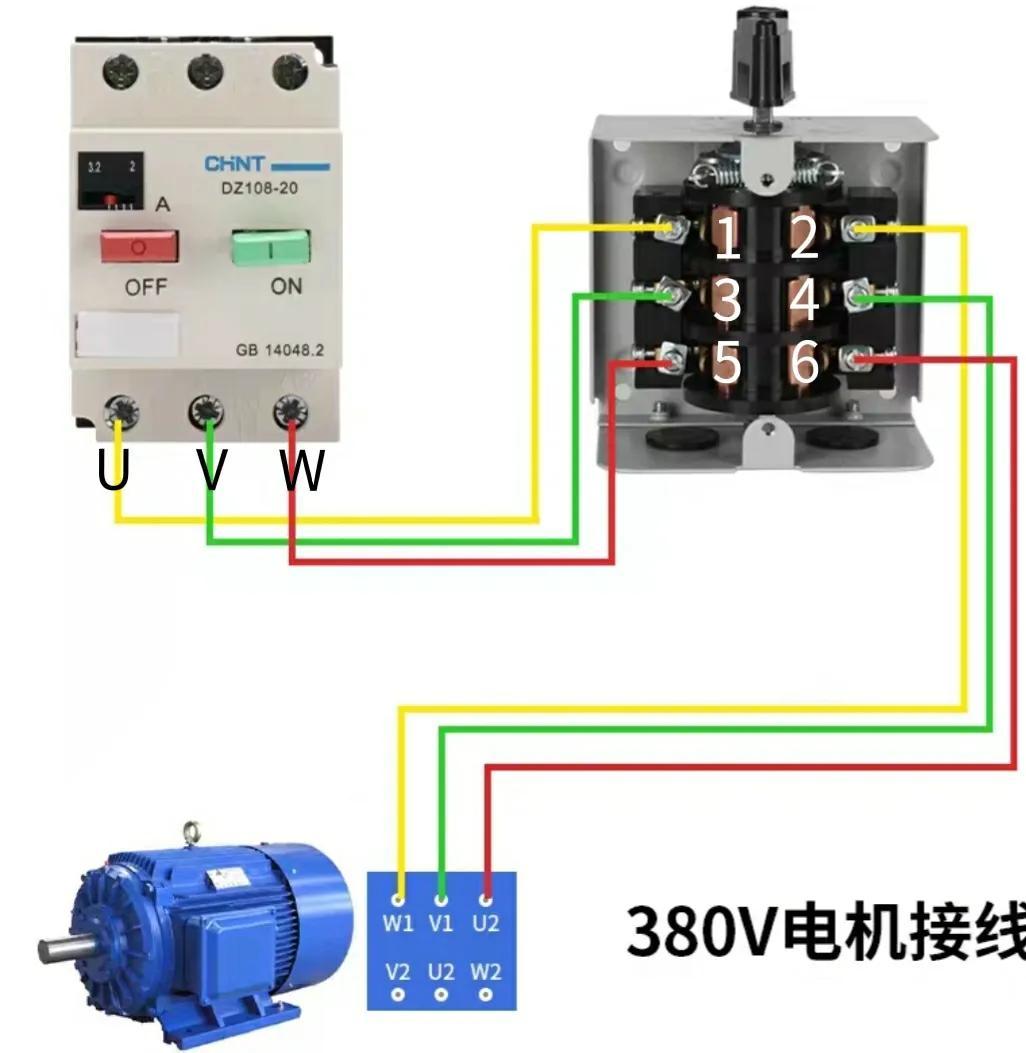

倒檔開關接線

1、3、5接輸入380V電源，2、4、6接電機線。

當?shù)箼n開關處于停止位置時，1、3、5和2、4、6不導通，電機停止。

當?shù)箼n開關向左旋轉45度時，它向前旋轉。一，二，三，四，五，六。輸出電源相序?yàn)閁、V、W，電機正轉。

當?shù)箼n開關向右旋轉45度時，它會反轉。一，二，三，六，五，四。輸出電源相序?yàn)閁、W、V，電機反轉。

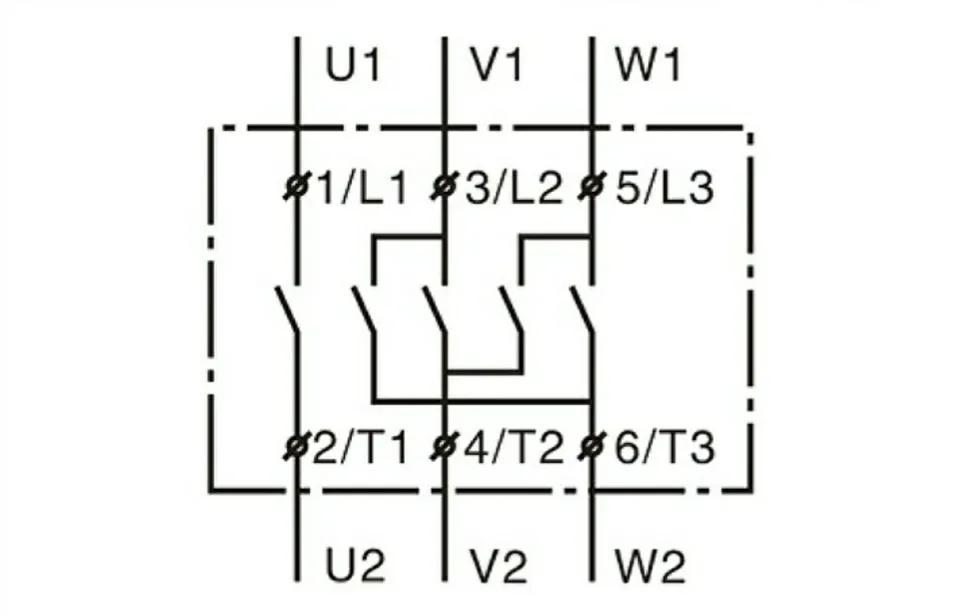

倒檔開關示意圖

倒順開關不論正轉檔位還是反轉檔位，1、2都是導通的，正轉3、4之間5、6之間導通，反轉3、6之間5、4之間導通，倒順開關實現一個換相功能，對三相電機進行正反轉控制。

單相電機

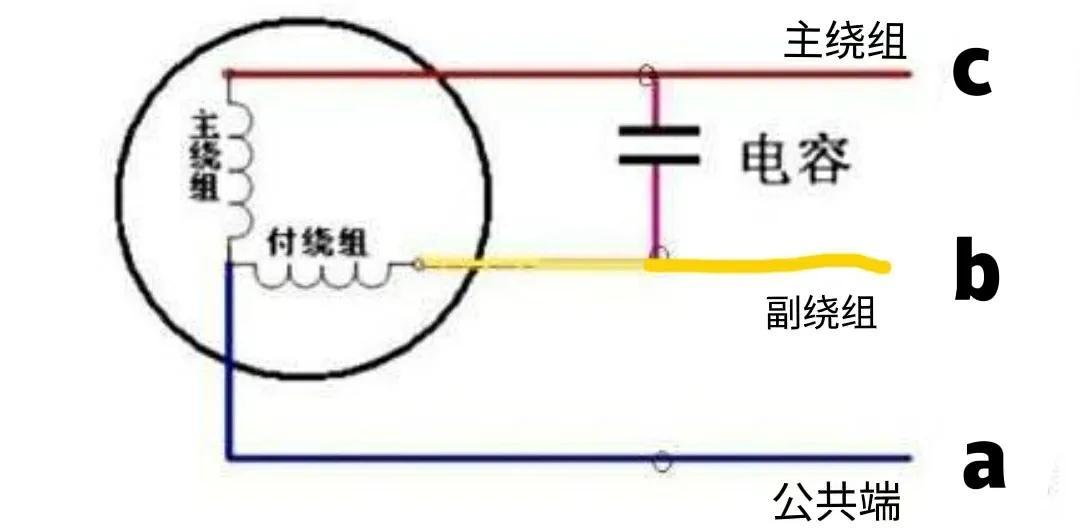

單相電機線圈

單相電機有兩組線圈，一個初級繞組和一個次級繞組。主繞組和輔助繞組的一端連接在一起形成公共端。主繞組和輔助繞組另一端與電容器并聯。

單相電機引出A、B、c三條線，A線和c線加220V電壓，單相電機正轉。220V電壓加到a線和b線，單相電機反轉。

具有正反轉功能的單相電機，主繞組的功率與輔助繞組的功率相同。

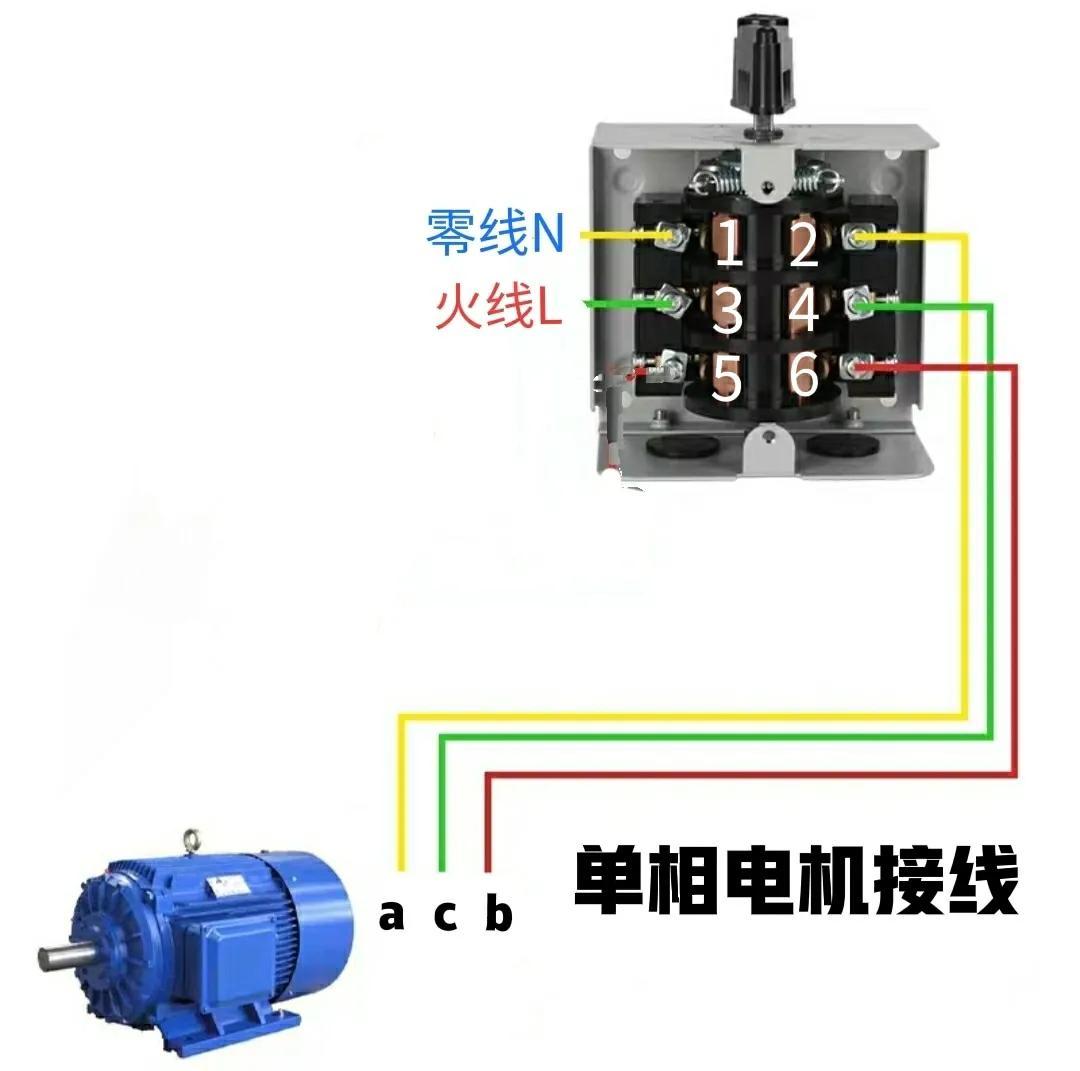

單相電機接線

1、3連接到220V電源，端子5斷開，2、4、6連接到電機引線A、C、b。

當?shù)箼n開關向左旋轉45度時，它向前旋轉。一，二開，三，四開。單相電機的主繞組a、c接220V電源，單相電機正轉。

當?shù)箼n開關向右旋轉45度時，它會反轉。一，二開，三，六開。單相電機的次級繞組A、B接220V電源，單相電機反轉。

單相電機引出三根線頭不確定哪一根為公共端時，使用萬用表電阻檔測量單相電機a、b、c三根線頭，兩兩相測，測量的阻值結果為一大兩小。測量阻值最大的兩根線頭為b、c兩線，剩下一根為公共端a線。
