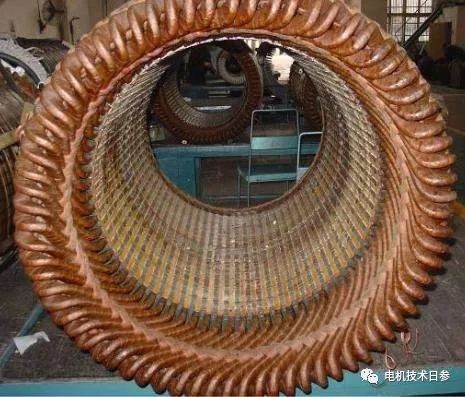

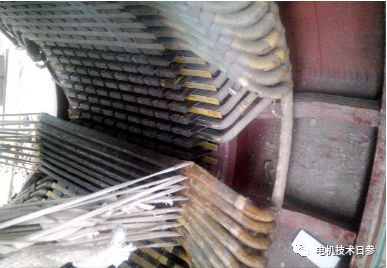

高壓線圈要經(jīng)過(guò)繞線包扎工藝帶成型涂膠拆除工藝帶包絕緣等工序。其中，糊化是高壓電機(jī)線圈制造中必不可少的關(guān)鍵環(huán)節(jié)，糊化的目的對(duì)于每個(gè)從事電機(jī)工作的人來(lái)說(shuō)可能都不是一個(gè)明確的問(wèn)題。今天，沈女士將和大家討論這個(gè)問(wèn)題。

搭配過(guò)程描述

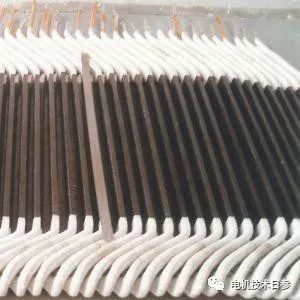

在一定溫度下，無(wú)溶劑涂料由粘性液體變?yōu)閺椥阅z，其性能突然發(fā)生變化。這種現(xiàn)象被稱為凝膠化，簡(jiǎn)稱凝膠化。當(dāng)凝膠首次出現(xiàn)時(shí)，凝膠由兩種不同結(jié)構(gòu)的分子組成。一種是網(wǎng)絡(luò)結(jié)構(gòu)的聚合物，不溶于水，所以叫凝膠。另一種是低分子量的溶膠，包裹在凝膠的網(wǎng)絡(luò)結(jié)構(gòu)中。在溫度的作用下，凝膠繼續(xù)反應(yīng)，溶膠部分逐漸減少，凝膠部分逐漸增加，拉伸復(fù)合物的彈性和韌性增強(qiáng)，最終得到固化產(chǎn)物。

膠凝過(guò)程中出現(xiàn)各種現(xiàn)象。

放熱現(xiàn)象

放熱速度與涂料和所用硬化劑的性能有關(guān)。它還與糊化溫度和時(shí)間有關(guān)。凝膠化溫度越高，凝膠化時(shí)間越短，放熱越快。因此，選擇浸漬漆后，在選擇糊化溫度和時(shí)間時(shí)，應(yīng)考慮放熱效應(yīng)。放熱快，溫度過(guò)高，分子反應(yīng)過(guò)快會(huì)引起突然聚合，使漆層起泡或開(kāi)裂。對(duì)于較大的工件，由于工件熱容量大，凝膠化過(guò)程中的放熱一般影響不大;但必須注意小工件或工件結(jié)構(gòu)容易造成漆液堆積的情況。

體積收縮

涂料在糊化和固化過(guò)程中會(huì)引起體積收縮。它包括分子間反應(yīng)引起的收縮和溫度變化引起的收縮。一般不飽和聚酯的收縮率大于環(huán)氧樹(shù)脂。如果凝膠太快，收縮會(huì)更大。當(dāng)樹(shù)脂收縮時(shí)，電磁線的漆膜甚至?xí)膶?dǎo)體上剝落，造成匝間短路;因?yàn)樵诖蠖鄶?shù)情況下，無(wú)溶劑涂料對(duì)電磁線漆膜的附著力強(qiáng)于電磁線漆膜與導(dǎo)線之間的附著力。如果收縮力過(guò)大，很容易造成缺口兩側(cè)出現(xiàn)裂紋。

起泡現(xiàn)象

無(wú)溶劑涂料的揮發(fā)物一般很少，涂膠成膜時(shí)應(yīng)不易產(chǎn)生起泡現(xiàn)象。但在環(huán)氧涂料中，往往有一些沸點(diǎn)較低的揮發(fā)性稀釋劑或硬化劑，在糊化過(guò)程中會(huì)揮發(fā)。特別是糊化反應(yīng)強(qiáng)烈時(shí)，表面的油漆已經(jīng)在形成薄膜，內(nèi)部的揮發(fā)性物質(zhì)繼續(xù)逸出，很容易形成氣泡。在聚酯漆中，因?yàn)橐恍┏煞?如苯乙烯等。)沸點(diǎn)過(guò)低，也會(huì)發(fā)生起泡。

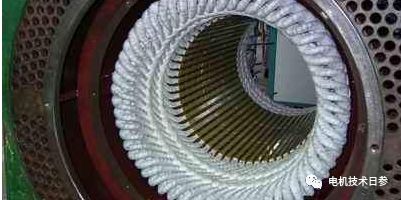

糊化溫度的選擇應(yīng)該是糊化溫度不會(huì)太快影響品質(zhì)。糊化溫度的選擇也與工件尺寸等因素有關(guān)。對(duì)于大型工件，糊化溫度應(yīng)較低，糊化時(shí)間應(yīng)較長(zhǎng)。凝膠化過(guò)程是控制電機(jī)制造商的關(guān)鍵。工藝參數(shù)的微調(diào)要根據(jù)電磁線的不同類(lèi)型、供應(yīng)商材料的不同、產(chǎn)品規(guī)格的不同來(lái)進(jìn)行，而這些參數(shù)也是電機(jī)廠家的一些獨(dú)特要求，要根據(jù)設(shè)備、產(chǎn)品等因素來(lái)確定，不能照搬使用。

以上非官方內(nèi)容僅代表個(gè)人觀點(diǎn)。
