高壓定子繞組經(jīng)常出現(xiàn)藍(lán)色熒光的局部自由放電，并伴有嘶嘶聲，稱為電暈。電暈產(chǎn)生臭氧(O3)和氮氧化物(N0，NO2)，它們與水分結(jié)合形成有害的酸性物質(zhì)，腐蝕絕緣。電暈還會(huì)引起絕緣局部發(fā)熱，加速絕緣老化，嚴(yán)重時(shí)會(huì)迅速破壞絕緣。沈女士今天就高壓電機(jī)電暈、槽電暈、電腐蝕的預(yù)防與大家簡(jiǎn)單談一談。

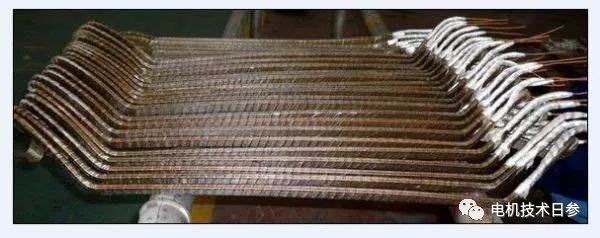

關(guān)于繞組電暈

繞組最容易產(chǎn)生電暈的部位包括：(1)線圈絕緣的內(nèi)部氣隙;(2)盤管出口與通風(fēng)道口;(3)線圈絕緣表面與槽壁之間的間隙;(4)繞組端部相鄰線圈之間的間隙以及導(dǎo)線和端環(huán)之間的位置。

當(dāng)絕緣表面的防暈層與槽壁接觸不良或不穩(wěn)定時(shí)，在電磁振動(dòng)的作用下，接觸點(diǎn)會(huì)保持一定距離，引起火花放電。這種火花放電的能量可達(dá)電暈放電的數(shù)百倍，局部溫度可高達(dá)數(shù)百度，會(huì)在絕緣表面產(chǎn)生深度超過1毫米的麻點(diǎn)，麻點(diǎn)的位置往往會(huì)因振動(dòng)而發(fā)生變化。這就是所謂的電腐蝕現(xiàn)象。

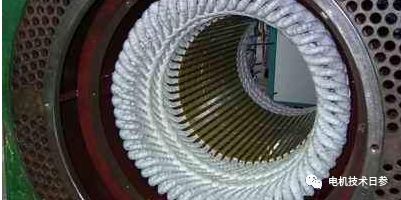

槽電暈產(chǎn)生的原因及預(yù)防方法

定子繞組槽的外表面與槽壁之間有間隙，間隙處絕緣表面的場(chǎng)強(qiáng)EaM可以計(jì)算為未進(jìn)行防暈處理時(shí)的雙層介質(zhì)板電容器。

在公式(1)中，

U——相電壓(千伏);

a——裝配間隙(厘米);

i——單面絕緣厚度(cm);郭-36線圈槽隙

a——空氣的介電系數(shù);

絕緣的介電系數(shù)。

若EaM之值大于或等于均勻電場(chǎng)中的空氣擊穿場(chǎng)強(qiáng)EbM時(shí)，則將發(fā)生電暈。

即使在工作電壓下，繞組絕緣表面與槽壁之間的氣隙也會(huì)產(chǎn)生電暈。由于繞組轉(zhuǎn)角、通風(fēng)管道和槽口處的電場(chǎng)畸變，在較低的工作電壓下會(huì)出現(xiàn)電暈現(xiàn)象。

練習(xí)，當(dāng)電機(jī)額定電壓不超過3kV時(shí)，槽內(nèi)無電暈現(xiàn)象;在額定電壓為6千伏時(shí)，槽內(nèi)就可能產(chǎn)生電暈，在額定電壓大于10千伏時(shí)，實(shí)際上所有空隙都將出現(xiàn)電暈現(xiàn)象。

為了消除絕緣中的電暈，需要規(guī)范線圈的絕緣包裹、浸漬和壓制，使絕緣層致密無氣隙。對(duì)于6 kV以上的線圈，必須通過測(cè)量tg來判斷絕緣的內(nèi)部質(zhì)量。運(yùn)行經(jīng)驗(yàn)證明，當(dāng) TG 控制在允許范圍內(nèi)時(shí)，線圈中的電暈問題可以認(rèn)為已經(jīng)解決，因此在防暈處理中只考慮線圈表面的電暈。

pgc-img-caption">

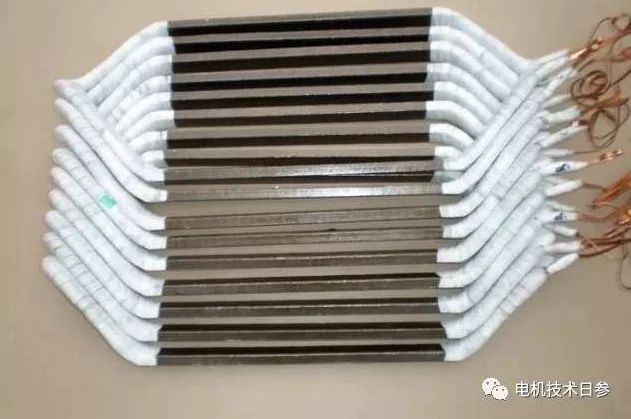

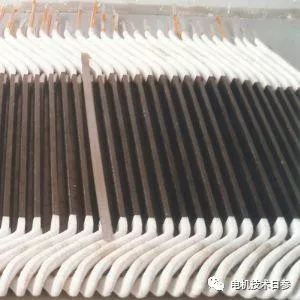

要消除相壁和絕緣表面之間的電暈，最普通的方法是在絕緣表面加上低電阻的防暈層。一方面使通風(fēng)槽口電場(chǎng)分布較為均勻，降低軸向磁場(chǎng);另一方面低電阻防暈層與和槽壁接觸將間隙短路。若防暈層的電阻很低，則電暈層只要有一點(diǎn)穩(wěn)定接地，即可將絕緣表面與槽壁間的間隙全部短路，不再產(chǎn)生電暈。但為了減少防暈層的損耗，防暈層的電阻也不宜太低，這樣就使離接觸點(diǎn)較遠(yuǎn)的防暈層處于電容電流在防暈層上產(chǎn)生的電壓降所決定的電位。防暈層表面電阻率ρs越小，或接觸點(diǎn)間的距離越短，也就是防暈層接地情況越好，電容電流產(chǎn)生的電壓降就越小，產(chǎn)生電暈的可能性也就越少。實(shí)踐證明;用熱塑性絕緣的線圈與槽壁的接觸點(diǎn)較多，當(dāng)，ρs=104~105歐時(shí)，基本上可以防止電暈產(chǎn)生。

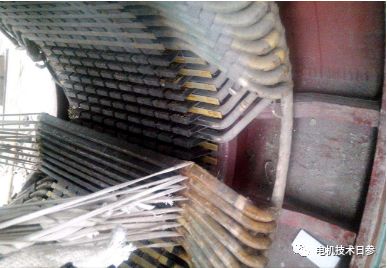

槽部電腐蝕的起因和防止方法

在槽部線圈防暈層與槽壁兩接觸點(diǎn)跨距中心處的防暈層表面上，除了上述電容電流在防暈層上產(chǎn)生的電壓降外，還有主磁通和槽漏磁在防暈層上感應(yīng)的電動(dòng)勢(shì)。在線負(fù)荷低的電機(jī)中，槽漏磁感應(yīng)的電動(dòng)勢(shì)較小，可以忽略不計(jì)，因此，兩接觸點(diǎn)跨距中心處的最大電壓等于電容電流產(chǎn)生的電壓降與主磁通感應(yīng)電動(dòng)勢(shì)的矢量相加。實(shí)驗(yàn)證明：在電磁振動(dòng)下，這種合成電壓達(dá)到130~150伏時(shí)，間隙就會(huì)產(chǎn)生強(qiáng)烈的火花放電，腐蝕絕緣。為了避免產(chǎn)生電腐蝕現(xiàn)象，必須在工藝上采取措施，盡量縮短穩(wěn)定接觸點(diǎn)間的距離和選擇合理的防暈層表面電阻率。

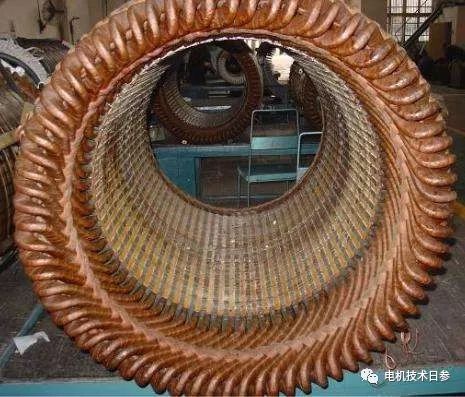

對(duì)于熱固性絕緣線圈，一般要求穩(wěn)定接觸點(diǎn)間的跨距小于50厘米，為此，必須采用一定的固定措施，以保證線圈表面和槽壁有足夠的穩(wěn)定接觸點(diǎn)。同時(shí)防暈層表面電阻率，在大容量電機(jī)中，應(yīng)不大于5×104歐，中容量電機(jī)應(yīng)不大于5×105歐;為了不使防暈層損耗增加太大，在大容量電機(jī)中防暈層表面電阻率和中容量電機(jī)不應(yīng)低于5×103歐。

以上非官方發(fā)布內(nèi)容，僅代表個(gè)人觀點(diǎn)。
