隨著異步電機容量的增加，轉子體積不斷增大，轉子鑄鋁工藝復雜，保證鑄鋁均勻性更加困難。由于雙鼠籠轉子的內外籠條材料不同，大型異步電動機采用焊接鼠籠轉子。近年來，由于焊接技術的發展和人們對提高電機效率的重視，中小型異步電機也出現了一系列用于焊接鼠籠式轉子的產品。今天，女士就這種轉子的結構、材料和焊接技術要求做一個簡單的總結和分享。

焊接鼠籠式轉子的結構特點

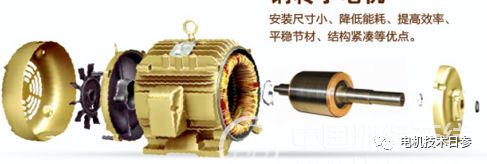

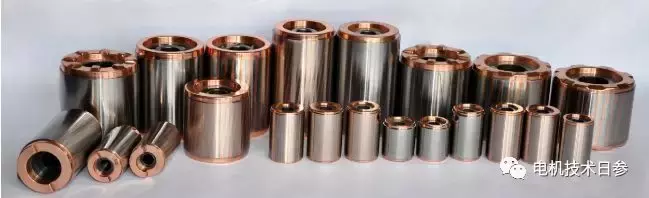

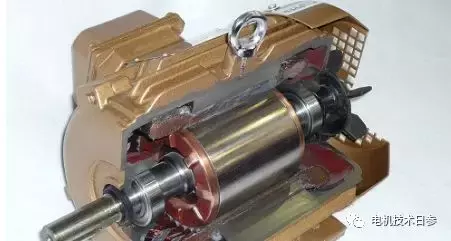

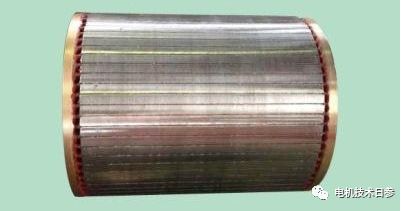

焊接鼠籠式轉子采用模壓裸銅(或鋁)導體作為籠條，兩端焊接銅或鋁端環?；\條的橫截面有各種形狀，如圓形、矩形、模具等。端部通常在銑削、鉆孔或鉆孔后與籠條連接。在一些小型異步電機中，銅排也可以直接彎曲焊接，無需端環。

在雙鼠籠轉子中，內端環和外端環通常是分開的，但它們也可以設計為普通端環，轉子籠條和端環之間有多種連接方式。焊接鼠籠轉子中也出現了一些新的籠條和端環連接形式。有一種結構使籠條適合于籠條和端環之間的自由膨脹和彈性連接。端環和轉子支架用鋼銷楔住，以防止端環在起動或換檔過程中因扭矩而移動。

大型異步電動機在起動和運行時，離心力、電磁力和熱應力較大。電磁力和離心力可以提前計算，而熱應力及其影響很難預測。熱應力主要與轉子的結構有關。熱應力引起的損傷和斷裂發生在焊接以外的籠條上，表現為彎曲疲勞和斷裂。棒與端環的連接是制造焊接鼠籠轉子的關鍵。這些經過長期試驗的結構具有良好的機械強度和運行可靠性。

焊接轉子鼠籠繞組的材料

過去，只有銅及其合金被用于焊接鼠籠式轉子。環和運行籠條均由紫銅制成，起動籠條一般由黃銅、青銅等銅合金制成。銅及其合金在焊接過程中經常退火，屈服點大大降低。隨著焊接技術的發展，鋁及其合金已應用于大型焊接鼠籠轉子。對于鋁焊接鼠籠轉子，除了焊接質量問題，人們還經常擔心鋁的機械性能。事實上，未退火的鋁及其合金的強度并不低于退火的銅和銅合金。鋁及鋁合金的焊接溫度低于銅合金，僅焊接部位退火，對其力學性能影響不大。

鼠籠式轉子焊接技術要求

為了保證電氣和機械性能，焊接鼠籠式轉子有更高的技術要求，具體為：

籠條和端環之間應有可靠的電接觸。接頭的面積應足夠大，以確保流經接頭的電流在啟動和運行過程中不會使其過熱。接合區域的電阻應足夠小，以對轉子的總電阻沒有明顯影響。

籠條與端環之間的引線連接必須保證熔透和焊接，并保持較大的過渡面。否則，不僅會影響繞組的機械強度，還會增加轉子電阻。

焊接工藝不應降低繞組材料的機械和電氣性能，焊劑不應腐蝕繞組。

預熱和焊接不得損壞鐵芯絕緣，以免增加轉子鐵損。

籠條應平直，對稱穿入鐵芯;環的端部應與軸線同心，端面應垂直于軸線，以利于轉子的平衡。
