昨天一個單相電機(吊車用)送到店里讓我給他接一個正反控制開關電路。他本人也是家裝電工，但是很多家裝電工很少知道電機的正反轉怎么接，尤其是單相的。一般三相電機的反向開關為三進三出，而單相電機(起重機用)多為二進四出。

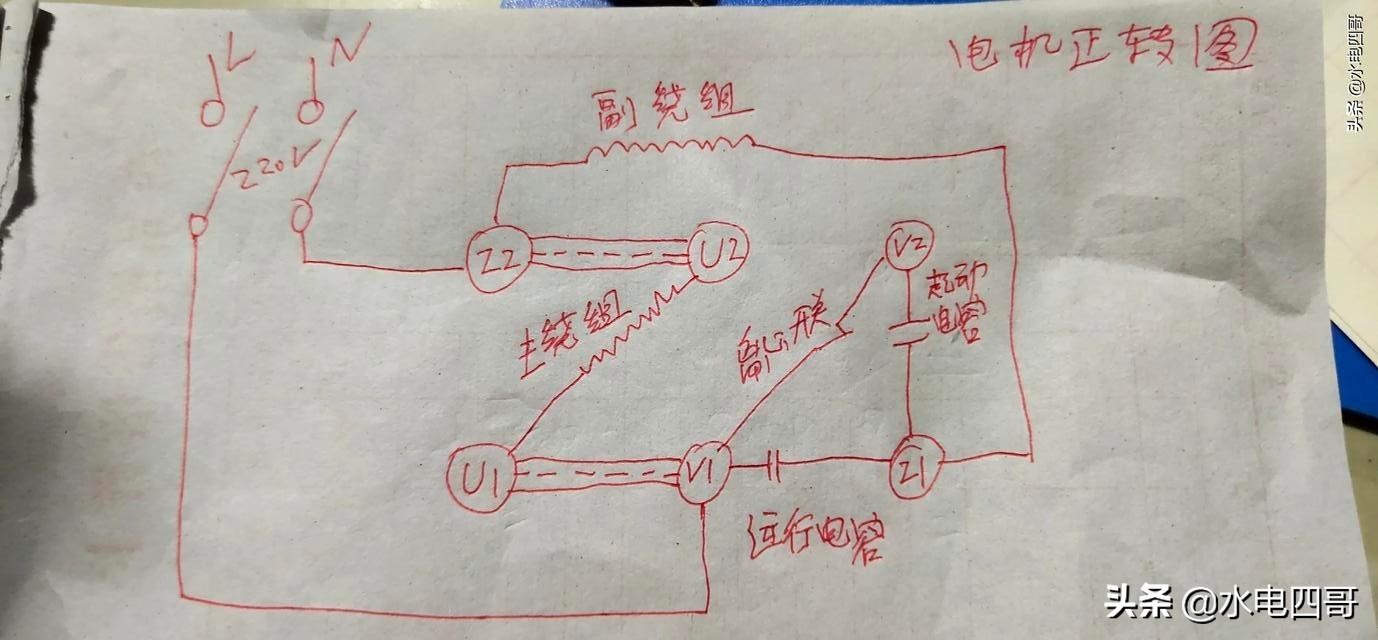

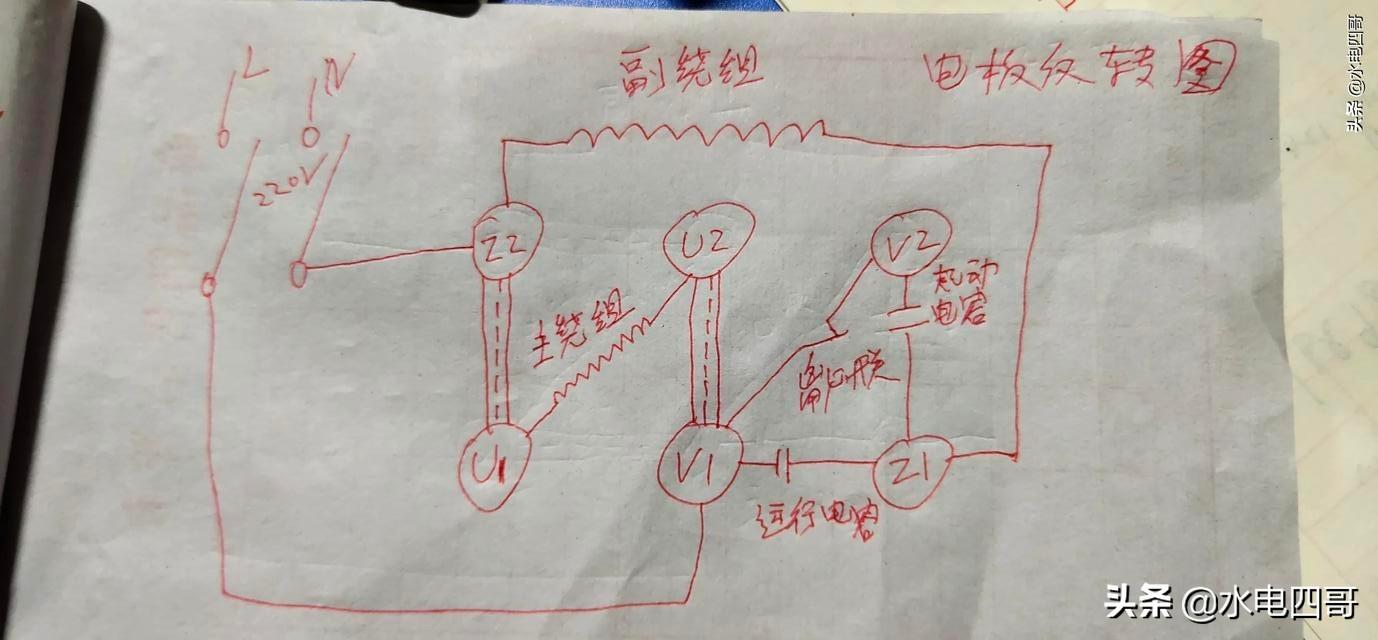

單相電機的二進是零火線，四出是電機接線(二進四出一定要記住)。這里有一些手繪供你參考。圖1和圖2顯示了電機通過改變樁頭連接件的連接方式來改變電機的運轉方向。

上圖中的連接件忘記標注了(中間虛線兩邊實線)，其中運行電容接在電機中，可以看出不在圖上。所以簡單來說，通過調整主繞組和富繞組橋接的正反轉方向，就可以改變電機的正反轉。以上只是原理實驗操作。雖然可以正常進行正反轉，但在實際使用中還是需要通過反轉來控制。

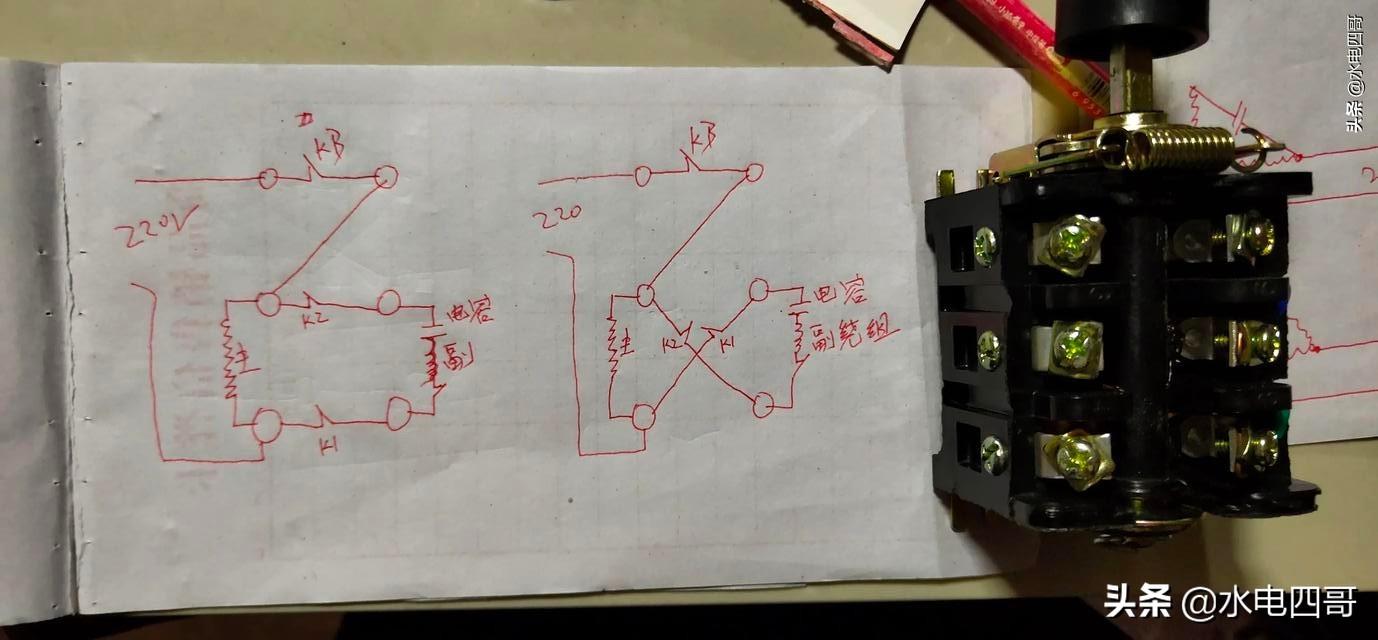

下面是實際倒車開關的接線圖。

圖中K1.2表示倒車開關手柄轉到中間關閉，K3手柄轉到中間關閉，兩邊打開。主繞組連接到電機樁頭的U2端子，富繞組通過串聯電容器連接到電機樁頭的U2，如下圖所示。

上圖中，主繞組電阻約為1.8歐姆，富繞組可用萬用表電容檔測量。上圖的正負電路圖和右邊的物理開關一模一樣。下面四個端子通過主繞組和富繞組的交叉對接和平行對接的變化來控制它們的交叉變化，從而控制電機的正反轉。感謝您的閱讀。如有錯誤，請各位老師指導。如果有新手不了解，請到我主頁看視頻。
