電機調(diào)正反轉的方法

以凌朗55r電機為例：這款電機是插電式電機，一轉就反轉。有4根引線，2個棕色電容，1個藍色正向，1個白色反向。

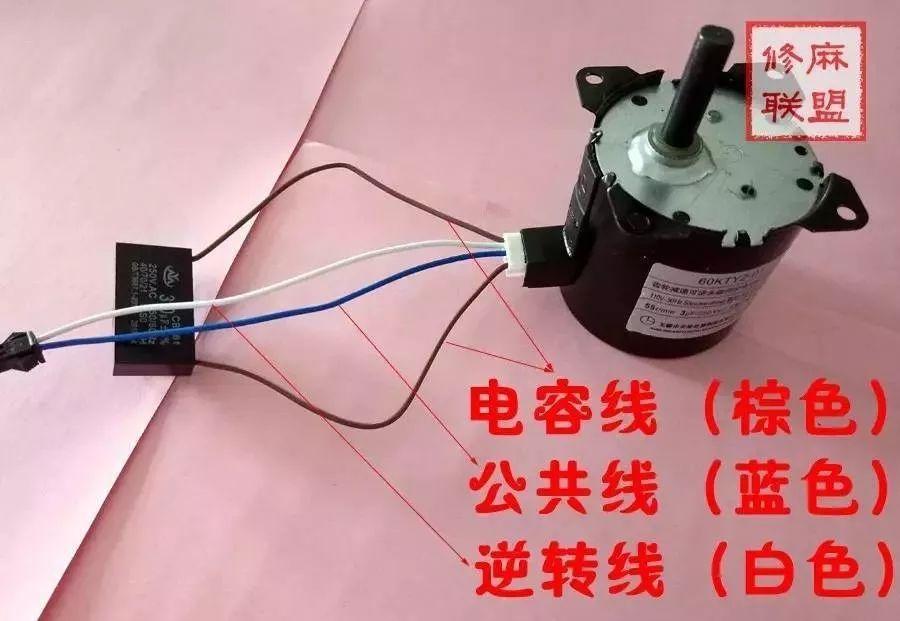

工廠布線(如上所示)

兩條棕色電容線分別接在兩端正反轉線的入口(正轉沒有引線，電容線直接接在插頭的插針上)。中間的藍色普通線和一端的白色反接線從連接外部的插頭中引出。

第一步

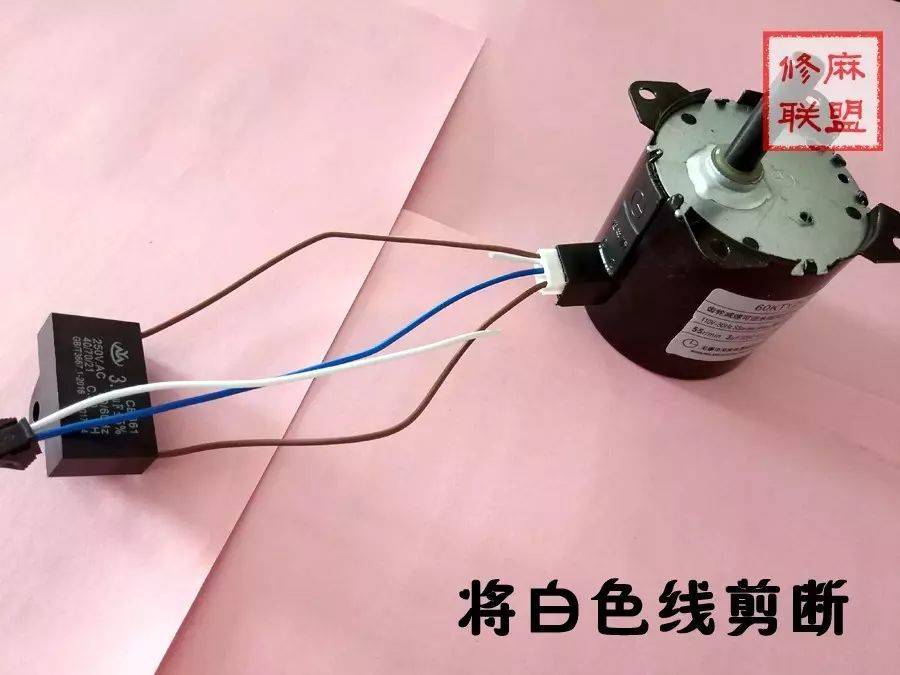

剪斷電機端插頭附近的白色換向線；用絕緣膠帶密封電機端附近的白線。

第二步

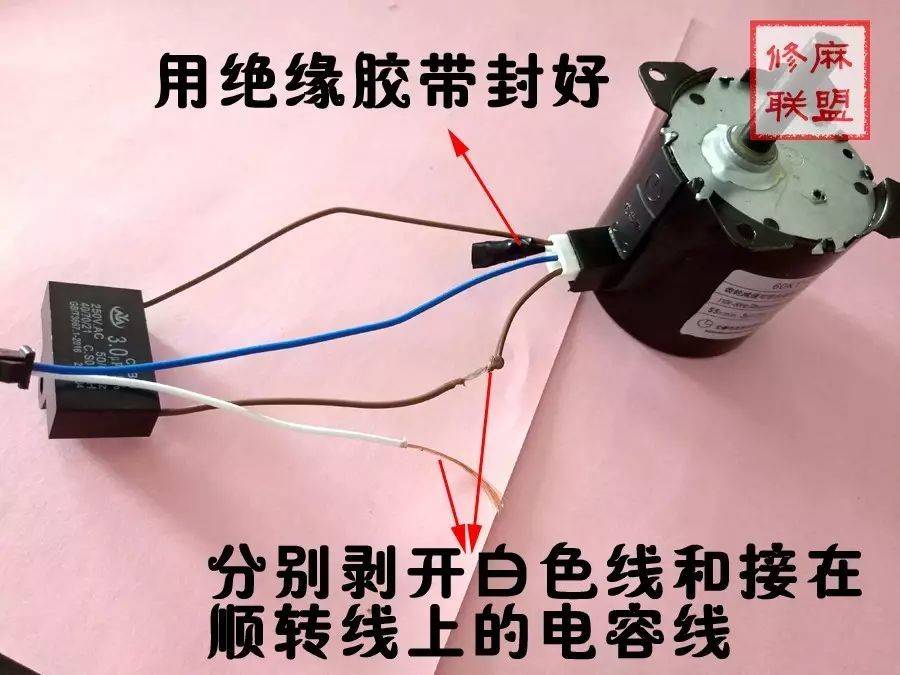

剝下連接到正向線路接口的棕色電容線，連接白色線并用絕緣膠帶密封。

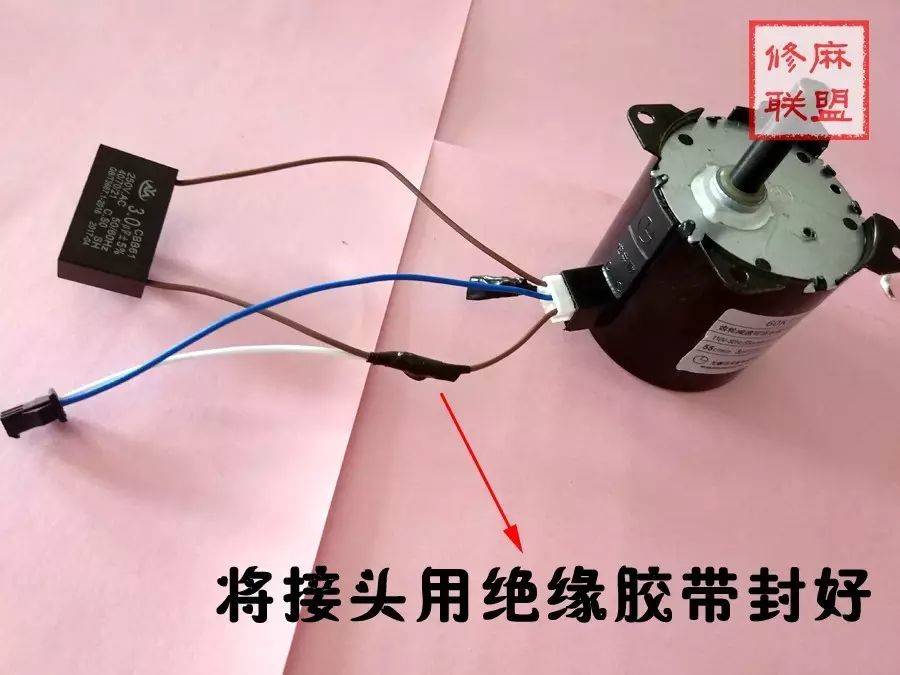

這張圖顯示了改進。

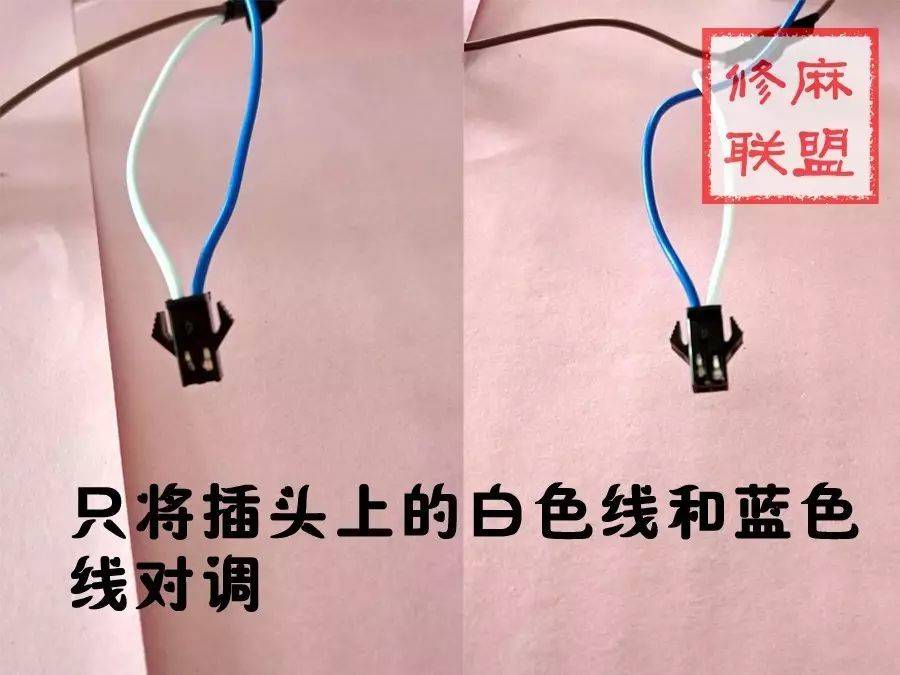

以下是錯誤的調(diào)整方法。只有接頭上的白線和藍線被切換。

白線藍線的電機轉向方向不會改變。
