大家都知道三相電機需要三相電驅動，所以今天我就分享一個單相電(交流220V)驅動三相電機的例子，供大家參考。

我們選擇的電氣元件包括：

1臺西門子變頻器SINAMICS V20，訂單號為6SL3210-5BB17-5UV1。

2臺西門子st20智能st20 PLC

3西門子觸摸屏700ie v3

0.75kw三相電機

5個24v電源模塊

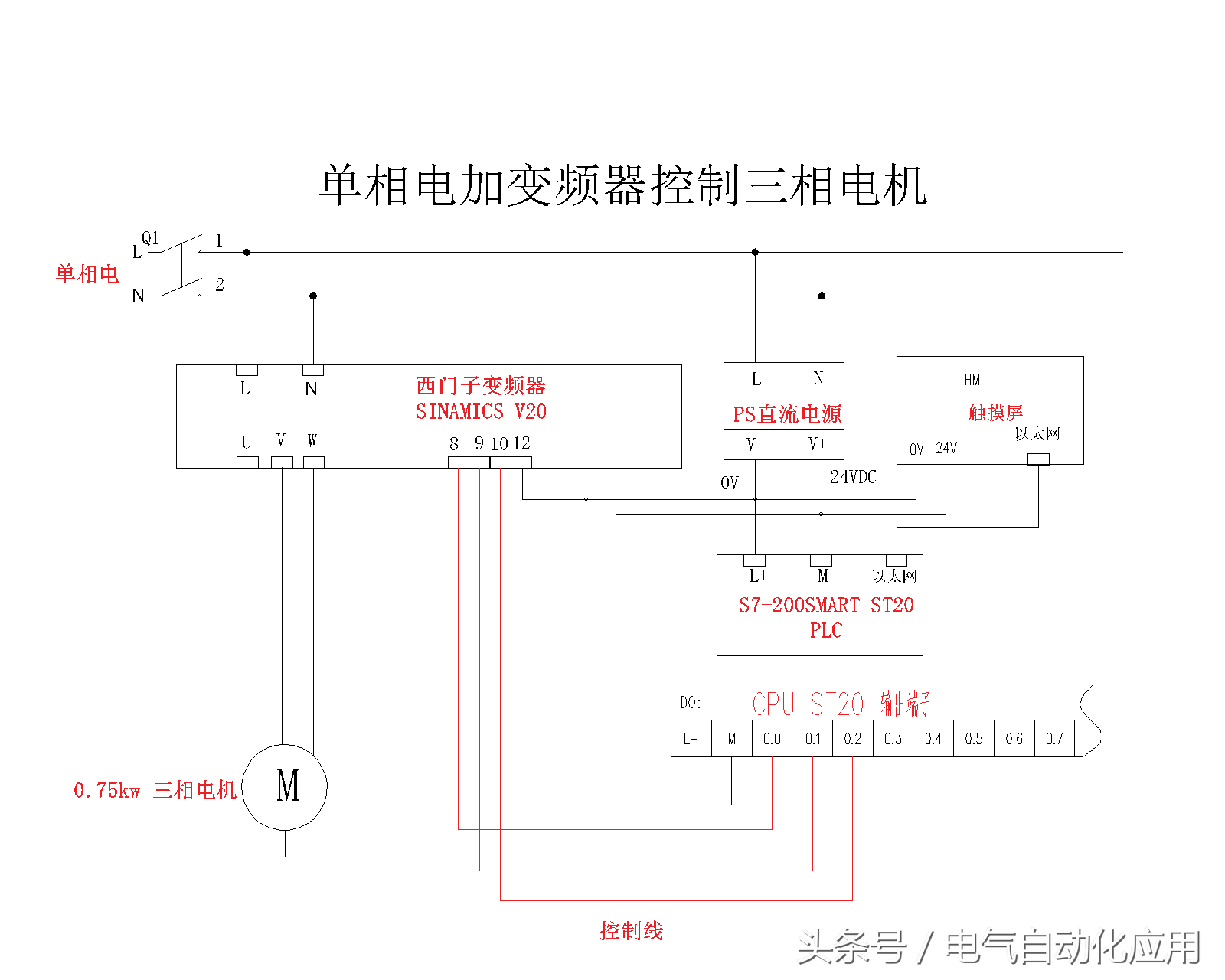

接線圖如下：

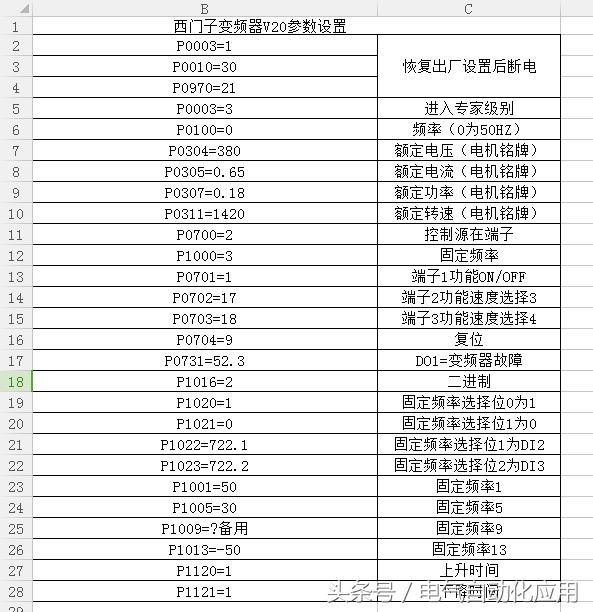

接下來，我們來看看變頻器接線最重要的意義和設置：

下面從多方面來說說西門子的頻率選擇，包括面板控制、電位器控制、定頻控制、模擬輸入控制、通訊控制等等。

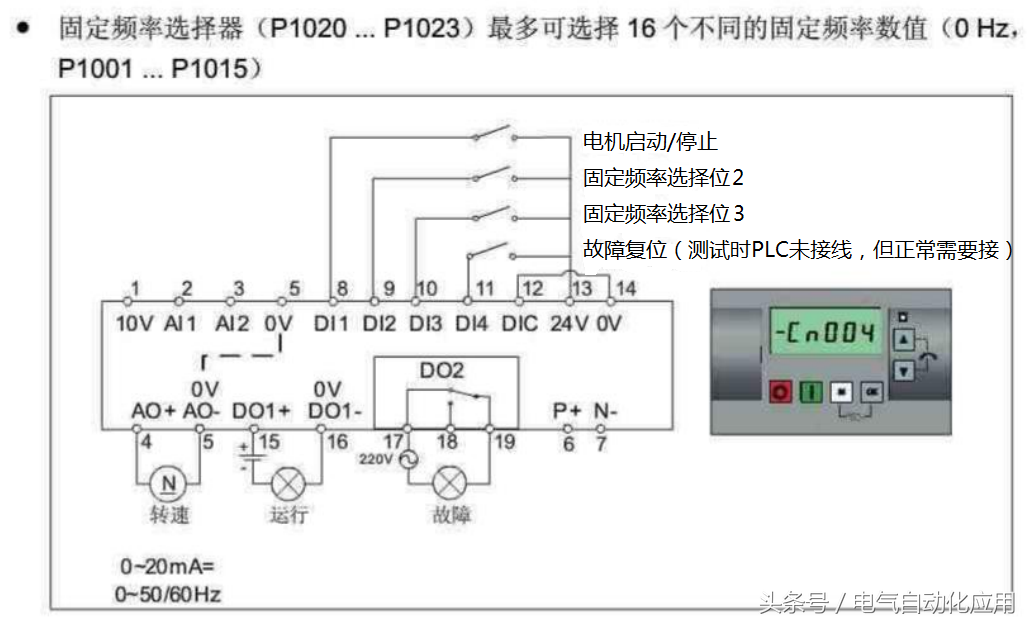

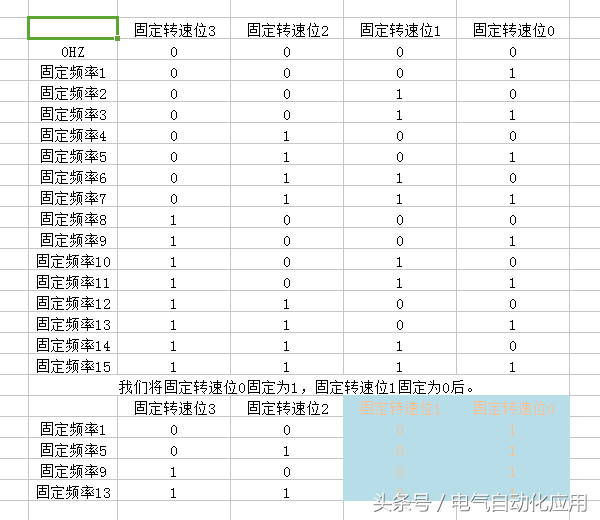

今天根據情況，我們采用西門子的固定選擇位控制，以二進制方式接受四個端子來選擇16檔速度，非常方便。而我們的變頻器只有四個輸入，一個需要啟動和停止，一個需要復位，只有兩個輸入可用，所以我們把固定選擇位0固定為1，固定選擇位1固定為0，這樣就可以通過固定選擇位2和固定選擇位3來控制4。

這種控制方式是西門子變頻器無通訊控制的經典控制方式。西門子的變頻器都可以這樣設置，可以多了解一下。

(當然，最好的變頻器控制是通訊控制，借助強大的西門子生態系統，我們還可以通過PROFIBUS-DP控制變頻器的速度等參數。有興趣的可以在評論區留言。如果你有時間，我會整理資料給你看如何通過PROFIBUS-DP控制變頻器。)

因此，我們將PLC的Q0.0、Q0.1和Q0.2連接到DI1、DI2和DI3，這意味著

0.0用于控制啟動和停止，Q0.1和Q0.2之間的開關最多可以控制4個速度。如果要反轉，請將該值更改為負數(P1013=-50)

這樣就可以實現三相電機的單相電氣控制。頭條的視頻區有一個動作動作展示視頻，有興趣的可以去看看。

如果你想要PLC程序，HMI程序，變頻器V20操作手冊，請在下面的評論區留下你的郵箱，我稍后會把資料發給你。
