電磁調速電動機控制器的常見缺陷及其處理方法

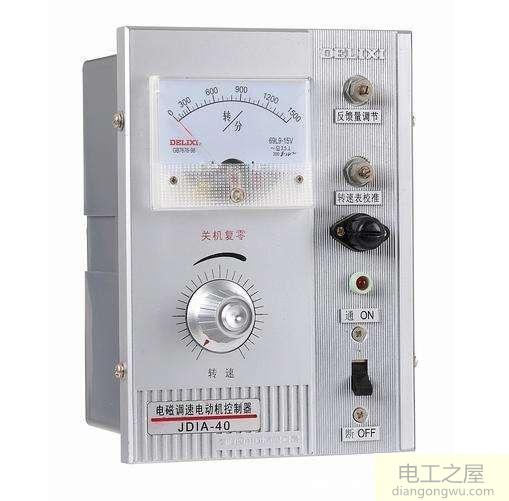

電磁調速電動機控制裝置基本上是可控硅的半波整流器，由兩部分組成：主電路和控制電路。

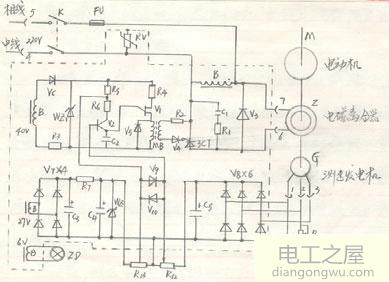

如圖所示，主回路是帶有續流二極管的半波可控整流電路，控制回路主要由測速反饋環節，電壓設定環節和相移觸發環節組成。控制單元使用通用單結晶體管（BT33）觸發電路。通過調節R13來改變給定電壓的大小，時間常數充電電容器C2會發生變化，從而可以控制晶閘管的導通角。

1.電磁調速裝置的一般故障表現及處理方法

接通電源后，由于晶閘管故障，主電路中的保險絲燒斷。

b。接通電源后，提高O的速度將立即燒斷保險絲?？赡艿脑蚴莿畲爬@組短路或連接線末端碰撞，導致續流。二極管V3發生故障。

2.調節給定的電位計R13時，負載上沒有輸出DC電壓。主要原因是給定的電壓鏈路故障。例如，給定的變壓器R13斷開或給定的DC電壓異常。您可以通過用萬用表測量電位器來分析和判斷給定的電壓值以及電位器的開關狀態。對于JZT型控制電路，非DC電壓輸出的原因主要是由于放大器管V2或單結晶體管V1損壞。如果主電路SCR損壞，則不會發生直流電壓輸出錯誤。

如果出現非輸出故障，請使用以下方法進行維修。拆下控制單元，使用大功率電阻器作為虛擬負載，打開控制電源并測量給定電壓。如果正常，請測量脈沖變壓器輸出端子上的電壓。如果觸發脈沖正常，則在調節給定的電位計時，您應該能夠在脈沖變壓器的次級側測量大約0-1V的電壓。如果沒有電壓，則意味著脈沖變壓器之前的電路有故障，這時您可以檢查單結晶體管V1的發射極電容器C2上的電壓。調節電位器R13時，如果電容器C2上的電壓在0-12V附近變化，則表明給定鏈路正常，您可以進一步檢查單結晶體管V1是否正常。如果電容器C2上的電壓沒有變化到給定電壓，則需要檢查放大器電路。

3.速度控制異常。也就是說，如果給定的電位器稍微旋轉，則電動機將以全速運行，并且您將無法進行從低速到高速的平穩速度調節。這種情況通常是由taco發電機的輸出異相并損壞整流二極管V8引起的。使用萬用表可以測量三相速度測量電壓的輸出是否正常，三相電壓是否平衡，二極管V8的濾波電容器C5是否損壞，然后找出錯誤。

4.當給定的電位計位于位置0時，SCR仍具有能夠測量負載上50-60V電壓的輸出，此錯誤有兩個原因。

（1）大多數是由單結晶體管的泄漏引起的，第三是反向電阻小于正常值。

（2）晶閘管R1C1電阻電容吸收電路的電容變小，或者電容器電極的接觸不良，因此晶閘管也會發生故障。即使連接斷開，晶閘管仍處于導通狀態。

5.電機不穩定，擺動范圍大。這種故障主要發生在單結晶體管中，您可以通過調整單結晶體管的輸入電壓來減輕這種故障。

為了使用正確的方法從電動機錯誤中恢復，您需要了解電動機運行中常見錯誤的性質和原因，以避免旁路，節省時間并快速消除錯誤。保持電動機盡可能正常運行。
