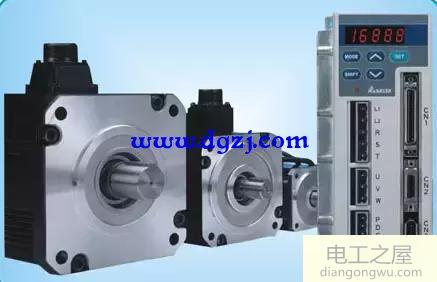

伺服電機三環控制的工作原理和影響控制的因素

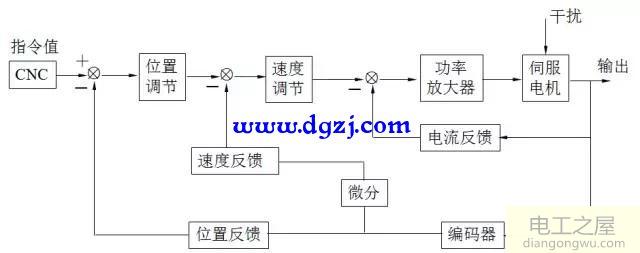

三環控制的工作原理

電流回路，該回路完全在伺服驅動器內部完成。霍爾設備感測到驅動器到電機的每相輸出電流，并將負反饋反饋到電流設置以進行PID調節。電流環路用于控制電動機轉矩，以使輸出電流盡可能接近設定電流，因此在轉矩模式下，驅動器具有最小的計算量和最快的動態響應。

速度環通過伺服電機編碼器的檢測信號執行負反饋PID調節，并且該環的PID輸出是直流環的設置，因此速度環控制包括速度趨膚環和電流。換句話說，所有模式都必須使用電流環路。電流回路是控制的基礎。在控制速度和位置的同時，系統實際上控制電流（轉矩）以實現該速度和位置控制。

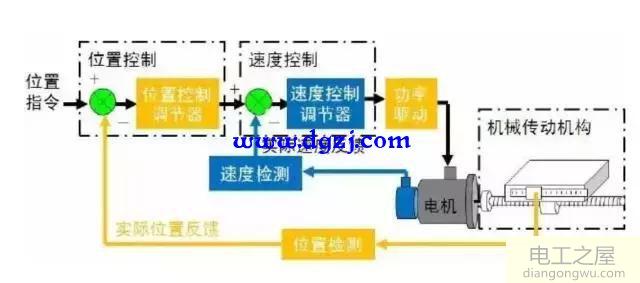

根據實際情況，可以在驅動器和伺服電機編碼器之間，或者在外部控制器和電機編碼器或最終負載之間建立最外層的回路，即位置回路。由于位置控制回路的內部輸出是速度回路的設置，因此系統已在位置控制模式下執行了所有三個回路計算，這時系統具有最多的計算量和最慢的動態響應速度。

影響控制的因素

由于速度環主要執行PI（比例和積分）并且比率為增益，因此必須相應地調整速度增益和速度積分時間常數，以實現所需的效果。

位置環主要用于P（比例）調整。為此，您只需要設置位置環的比例增益即可。如果需要在位置模式下調節位置環，最好先調節速度環。沒有用于調整位置環和速度環參數的固定值。它應基于機械變速器的連接方式。外部負載，負載的運動方式，負載慣性和電動機本身的速度，加速度要求以及轉子慣性和輸出慣性由許多條件決定。一種簡單的調整方法是調整增益。積分時間常數和積分時間常數基于外部載荷，在基于外部載荷的一般經驗范圍內。

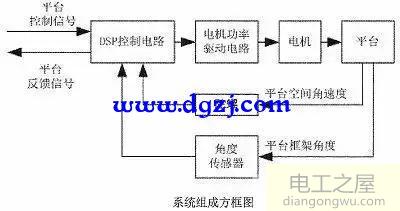

MES-100控制方法

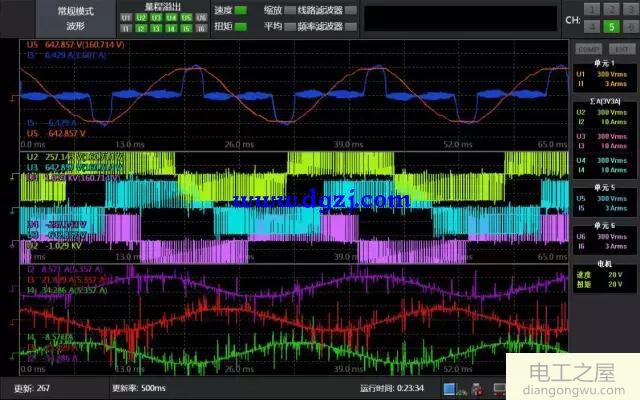

MES-100運動控制平臺由電機和裝載系統，電機驅動器調試系統以及數據采集和電源系統組成。建立從電動機到驅動器的完整硬件和軟件實驗環境，提供完全開放的軟件和硬件接口，電動機識別，轉子鎖定，電動機效率測試，電動機參數確定，以及可用于電動機的豐富的可擴展性培訓經驗。提供。 TN曲線測試，電機運動控制，編碼器矢量轉矩，無感矢量速度分析等測試，測試結果如下。
