中小型通用逆變器的主要類型為AC-DC-AC電壓逆變器，其主電路如圖1-2-1所示。

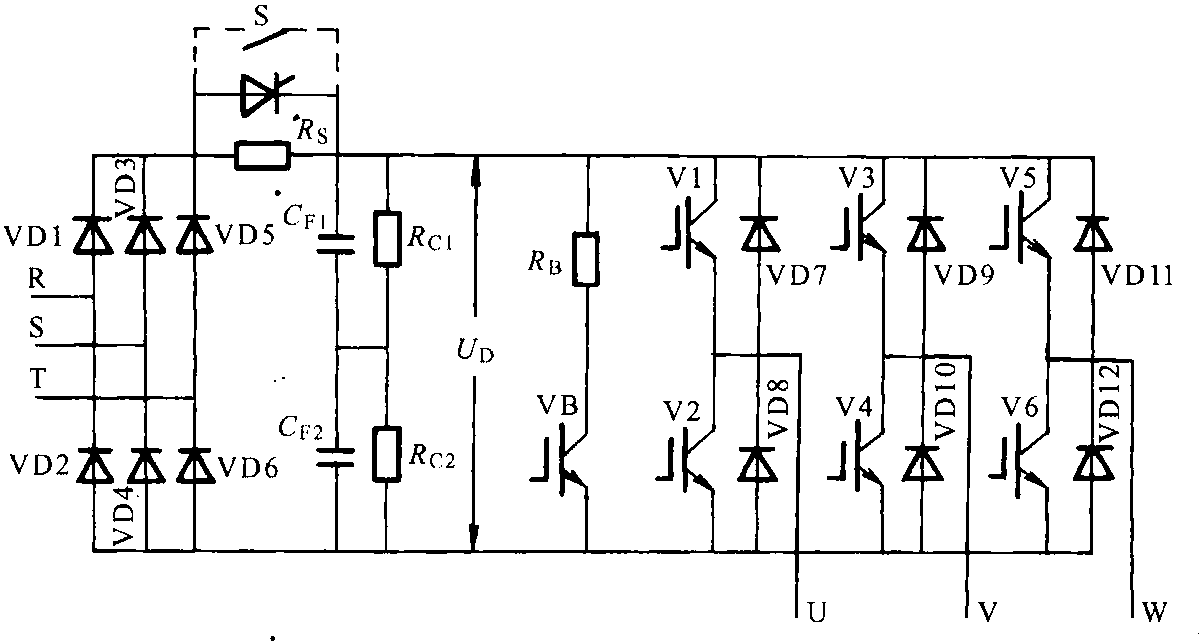

圖1-2-1 AC-DC-Traffic逆變器主電路

從圖1-2-1中不難看出，通用逆變器的主電路由以下部分:組成。

（1）三相橋式整流電路

三相橋式整流電路也稱為全波整流電路，該電路通常用于中小型逆變器。 VD1至VD6通常使用功率整流二極管或整流器模塊。 R，S，T（即L1，L2，L3或A，B，C）是電源輸入端子。

（2）濾波電路

由于CF1和CF2使用具有較大差異的電解電容器，因此由于CF1≠CF2，電壓值并不完全相同。為了解決該問題，在CF1和CF2之后并聯并聯連接具有相同電阻的均壓電阻RC1和RC2。

（3）限流電路

限流電路由并聯的電阻器RS和開關S組成。

在將逆變器連接到電源之前，濾波電容器CF UD的DC電壓=0。因此，在逆變器通電時，較大的浪涌電流會損壞三相橋式整流器，從而可能引起交流電的損壞。電壓降，形成干擾信號。但是，設置RS會削弱浪涌電流。

當RS從頭到尾串聯連接時，它將同時影響DC電壓UD和逆變器的輸出電壓。短路開關S被設定。當UD增加到一定水平時，將連接S并將RS設置為旁路（或“斷路”），以便不影響逆變器的輸出。在圖1-2-1中，另一個晶閘管并聯連接在Rs和S之間，其中S通常為晶閘管。在小容量逆變器中，S用作繼電器的常開觸點。

（4）逆變器電路

逆變器電路由功率電子器件V1至V6組成，通常稱為“逆變器電橋”。它們接受來自控制電路的SPWM調制信號的“命令”（控制），并將直流電流反相為3。相AC。V，W三個輸出端子輸出，交流異步電動機供電。

（5）續流電路

VD7?VD12構成續流電路（見圖1-2-1），以下三點為:

（1）為三相交流異步電動機的繞組中的無功電流提供返回直流電路的路徑。

（2）當電動機的同步速度由于頻率下降而下降時，VD7?V12將繞組的再生電能反饋到DC電路以提供空轉。

（3）為電路的寄生電感提供續流路徑，以在逆變器過程中釋放能量。

（6）動態制動電路

在變頻器速度控制系統中，通過逐漸降低頻率來實現電動機的減速和停止。頻率降低時，電動機的同步速度下降，但由于機械慣性，轉子速度不會改變。當同步速度低于轉子速度時，轉子電流的相位幾乎改變180°，此時電動機處于發電機狀態。同時，電機軸上的扭矩變?yōu)橹苿优ぞ亍ｋ姍C(jī)速度急劇下降。因此，此時電機被視為處于再生制動狀態。

從電動機產生的電能經過續流電路VD7?VD12進行全波整流后，會反饋到DC電路。由于直流電路電壓UD無法反饋到電網，因此只能被CF1和CF2吸收。 （見圖1-2-1）電路的幾個部分繼續消耗電能，但是仍然存在短路。在CF1和CF2上形成了電荷的周期性積累，即所謂的“泵電壓”，這會增加DC電壓UD。直流電壓過高會使電路各部分中的電力電子設備處于危險之中。因此，如果DC電壓（UD）超過某個值，則必須提供“放電電路”以消耗再生的電能。因此，從變頻器的角度來看，在電動機“再生”電能之后，變頻器的DC電路中消耗了當速度下降時電動機減小的動能。簡而言之，此時通過消耗能量來獲得制動扭矩，這屬于動態制動狀態。

消耗電動機的再生電能的電路是能量消耗制動電路。 RB是動態制動電路的重要組成部分（請參見圖1-2-1），并將電動機的再生電能轉化為熱能并將其消耗。 RB的電阻通?？纱_保制動電流不超過變頻器額定電流的一半，其功率取決于電動機的容量和運行狀況（機械設備的運行狀況）。

除了制動電阻RB之外，電路中還有一個非常重要的制動組件BV，如圖1-2-2所示。

其中VB是圖1-2-1中的VB。 BV的功能是在直流回路電壓UD超過指定限制時連接能量消耗電路，從而導致直流回路通過RB釋放能量。 VB是用于打開或關閉能耗電路的功率管，并且是制動電路BV的關鍵組件。 “采樣和比較”是電壓采樣和比較電路。這是因為VB的“驅動”電路是低壓電路，因此，與參考電壓相比，只能與采樣電壓成比例地提取一部分UD。它被加到電壓和VB的基極上，以達到控制目的。功率放大器管VB的常用元件是GTR或IGBT，主要的選擇指標是擊穿電壓UCEX。也就是說，當電源電壓為380V時，我們選擇UCEX=1000X。最大集電極電流ICM必須通過。選擇正常電壓下的RB電流的兩倍。

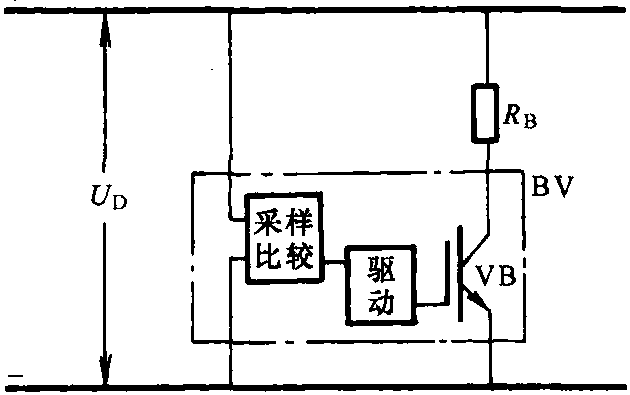

圖1-2-2由動態制動元件組成的單元電路

（7）主電路外圍電路

所謂的外圍電路本質上是外部布線。外部接線所需的組件或“外圍設備”稱為“選項”和“選項”。

最簡單的外圍電路如圖1-2-3所示。

圖1-2-3的左側是輸入電路，即電源端子，必須連接至斷路器QF（通常稱為自動空氣開關或空氣開關）。接觸器KM。 “ VF”是變頻器的代碼。

斷路器的功能是在安裝，維護或維修逆變器時關閉QF時，將VF與電源L1至L3斷開連接。此外，QF具有自動跳閘保護功能，例如短路功能。

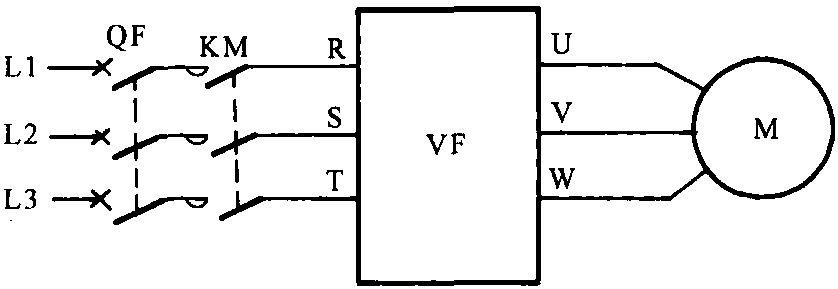

圖1-2-3最簡單的外圍設備

接觸器也稱為交流接觸器，電路的功能主要是促進操作。如果逆變器發生故障，您可以快速切斷逆變器的電源。

圖1-2-3的右側顯示了逆變器輸出端子的接線。在大多數情況下，變頻器的輸出端子應直接連接到電動機。輸出端子接線時，請注意以下幾點。

（1）您不能在VF和M之間連接接觸器。這樣可以防止電動機直接以特定頻率啟動并導致過電流。

（2）由于VF已經具有熱保護，因此無需在VF和M之間連接熱繼電器。

（3）如果使用變頻器來啟動多個電動機，則每個電動機都可以與一個熱繼電器串聯。

（4）電容器不能連接到變頻器的輸出端子，電容器不能濾波，并且不允許使用電容性單相電動機。
