伺服控制項包括閉環控制，半閉環控制，開環控制，速度環，電流環和位置環。許多朋友認為他們聽不懂。今天，我將給您詳細的答案。伺服控制方式如何？如何系統地掌握這項工作？

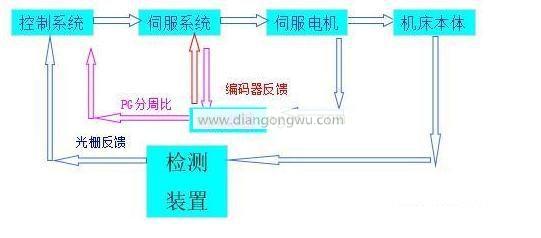

控制系統的控制類型

回路控制：沒有傳感裝置，或者機床的位移沒有反饋到控制器。就位置控制而言，命令信號主要是脈沖

半閉環控制：在伺服電機上安裝一個傳感裝置，并將機床的位移間接反饋給控制器，而與機床的錯誤無關。

完全閉環控制：傳感裝置安裝在機床主體中，機床的位移直接反饋到控制器。在后一種情況下，就位置控制而言，命令信號主要是模擬電壓。

控制模式種類

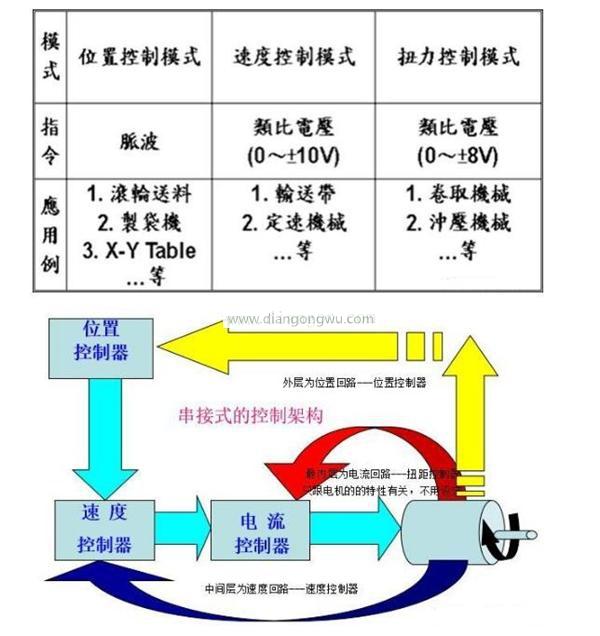

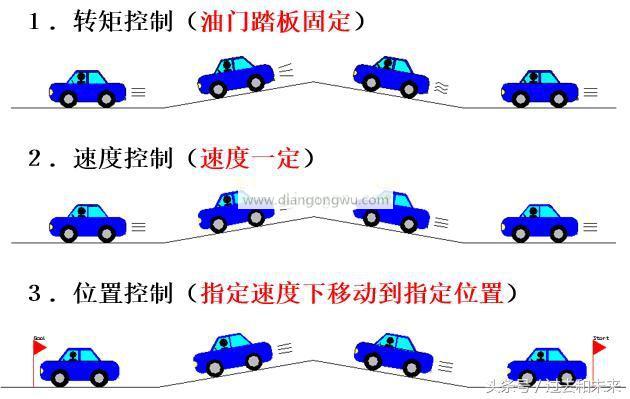

伺服放大器三種控制方式

1轉矩控制：通過外部模擬輸入或直接地址分配來設置電動機軸的外部輸出轉矩，主要在需要嚴格的轉矩控制時使用。 ——電流回路控制

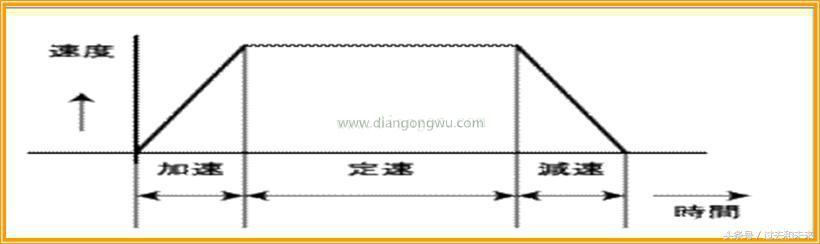

2速度控制：通過模擬輸入或脈沖頻率控制轉速。 ——速度環控制

3位置控制：這是伺服中最常用的控制方法。位置控制模式通常用于通過從外部輸入的脈沖的頻率來確定轉速，并且由于旋轉角度是通過脈沖數來確定的，因此通常用于定位設備中。

控制理論概念

位置控制模式

位置控制的區別：

1.半閉環控制Ⅰ“電機軸端檢測”

2.半閉環控制Ⅱ“減速器末端檢測”

3.全閉環控制“機械位置檢測”

使用交流伺服電機進行位置控制通常意味著集成在伺服電機軸上的位置檢測器（編碼器，角度檢測器等）會獲得反饋信號。當與位置指令量匹配時，控制停止電動機軸并實現SERVO LOCK功能。

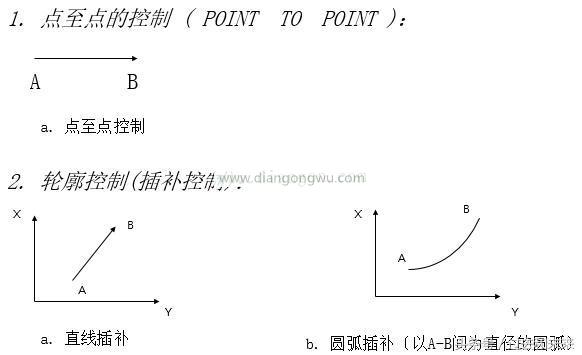

適用于位置控制

交流伺服電機用于位置控制，根據應用可大致分為兩類。

位置環的作用

位置指令通常以脈沖列的形式輸入，脈沖總數為定位量，定位速度為每單位時間（秒）的脈沖量。 （PPS：推送/秒）

當輸入脈沖量與反饋脈沖量匹配時，定位完成。

在位置控制部分，通過增加輸入脈沖并減去反饋脈沖來得到一個計數器。 （也稱為偏差計數器）

位置控制：工業計算機和上位控制器發送位置指令信號（脈沖+方向），并將它們作為脈沖序列發送。用伺服電子齒輪進行分頻后，偏差可逆計數器與反饋脈沖信號進行比較以形成偏差信號。反饋脈沖是光電編碼器檢測到的電機實際產生的脈沖數。在將頻率增加4倍后，位置偏差信號由復合前饋控制器在位置環中進行調節，以形成速度指令信號。比較速度指令信號和速度反饋信號后，通過速度環比例積分控制器調整偏差信號。電流生成指令信號通過在電流環中進行矢量轉換后，通過SPWM輸出轉矩電流，從而控制AC伺服的運行。位置控制精度由光電編碼器每轉產生的脈沖數控制。易于掌握，有絕對值和增量值兩種類型，平均壽命長且分辨率高，但是斷電后無需維護。

速度控制模式
