空氣斷路器是自動電氣產品，不僅可以正常接觸和斷開電路，而且還可以在過流，反向電流，短路，電壓損失（低壓）等異常條件下運行。它的功能主要是保護AC和DC電路中的電氣設備，并且該電路可能不經常工作。用于快速關閉逆變器，以防止逆變器和接線引起的停電。

此處簡要介紹了三種類型的斷路器。

（1）Xinling DZ47-100系列斷路器

這種類型的斷路器是內置安裝，必須安裝在安裝導軌上。有一個觸點閉合指示器。表1-3-1中顯示了規格和型號，圖1-3-2中顯示了外部尺寸和安裝尺寸。

表1-3-1 DZ47-100斷路器參數

極數型號額定頻率

（Hz）

框架額定值

電流（A）

額定電壓

（V）

額定電流

（A）

額定短路分斷能力（kA）

DZ47-1001、2、3、450、60100 240/41563、80、10010

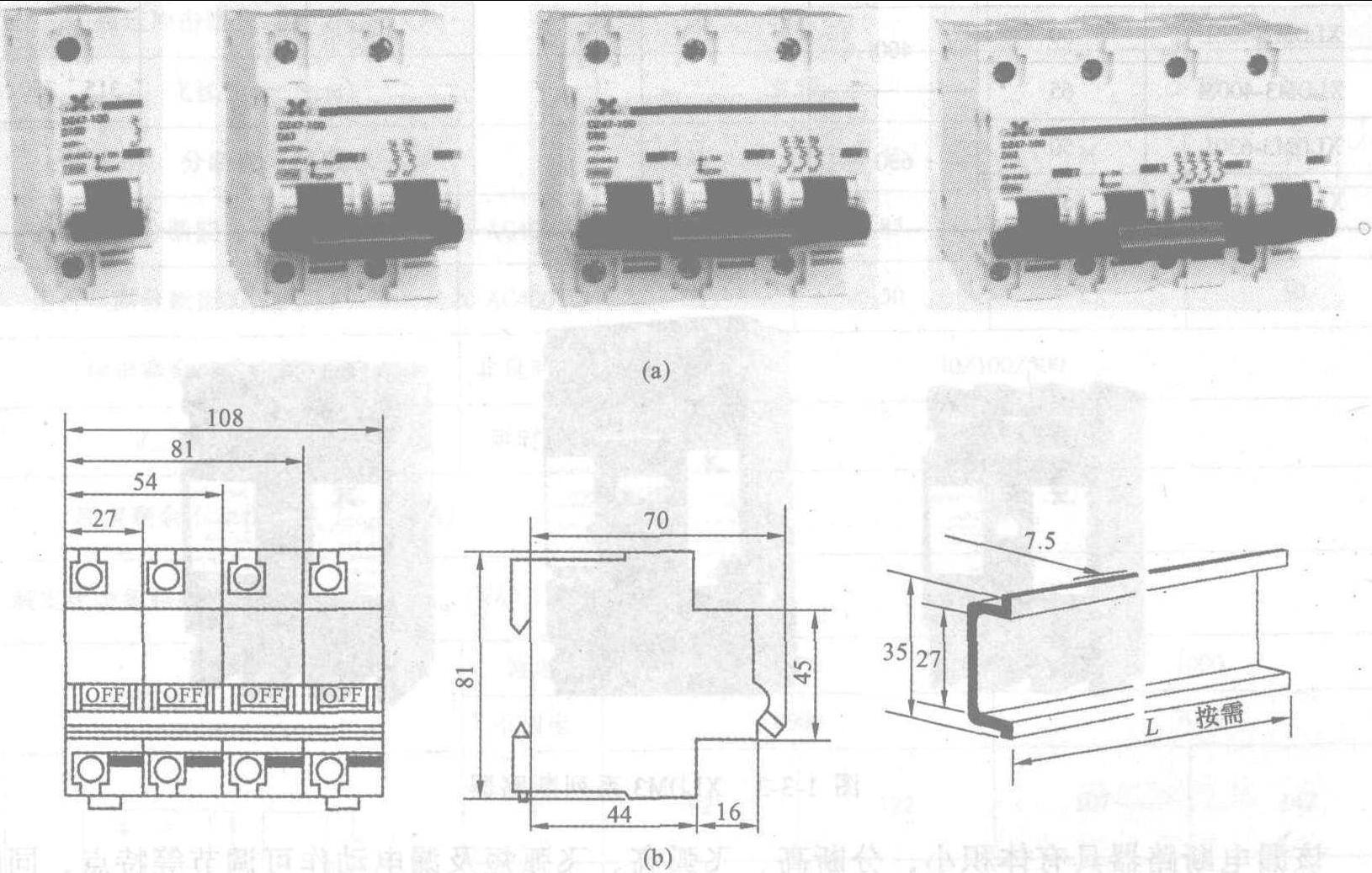

圖1-3-2 DZ47-100系列小型斷路器

（a）形狀； （b）電流表大小

（2）Xinling XLDM3系列斷路器

XLDM3（CM1）系列斷路器主要用于交流50Hz，額定工作電壓為400V以下，額定電流為800A以下的配電和保護電路以及電力設備過載，低壓和短路外殼框架的額定電流斷路器。小于400A的電流也可用作電動機過載，短路和欠壓保護。在正常情況下，它可用于罕見的線路更改和罕見的電動機啟動。

規格如表1-3-2所示，外觀如圖1-3-3所示。

（3）Xinling XLDM3L系列漏電斷路器

在某些情況下，需要使用漏電斷路器以確保人身安全。它是中性點接地漏電保護裝置。它適用于交流50Hz，額定電流225A的電路，可通過短路保護來防止設備絕緣損壞和接地故障電流引起的火災，并具有防止線路過載和短路的功能。它也可以用作行的不頻繁變換。

表1-3-2 XLDM3系列斷路器規格

型號額定極限短路

分斷能力

（Icu，kA）

框架額定值

額定電流

（I _（（nm），A）

額定絕緣

電壓

（Ui，V）

額定工作電壓

（UN，V）

額定頻率

（Hz）

極數額定電流

（In，A）

XLDM3-100L3510069040050 3個步驟10、16、20，

32、40、50，

63、80、100

XLDM3-100M50XLDM3-100H85XLDM3-225L35225 100、125，

160、180，

200，225

XLDM3-225M50XLDM3-225H85XLDM3-400L50400225，250，

315，350，400

XLDM3-400M65630XLDM3-630L50400，500，

630

XLDM3-630M65

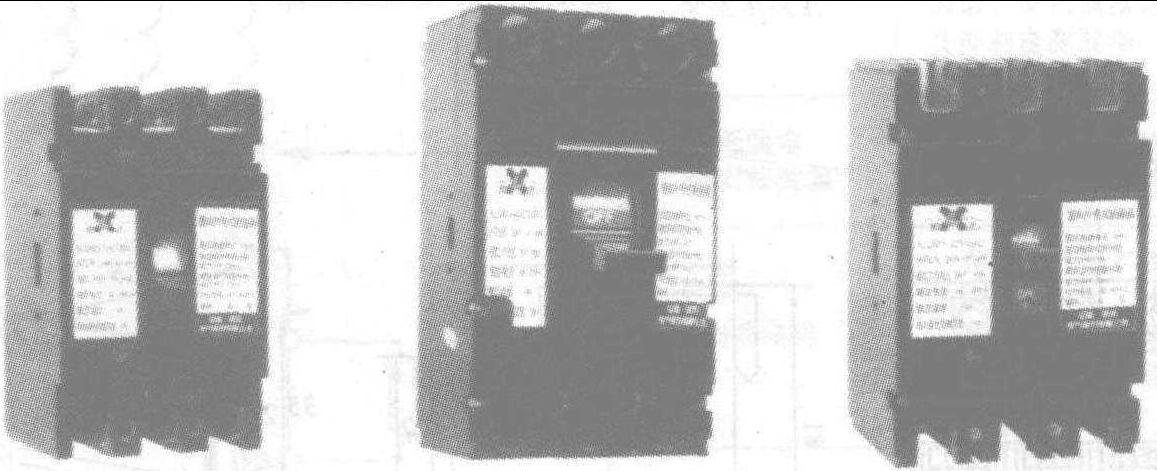

圖1-3-3 XLDM3系列斷路器

漏電斷路器具有體積小，阻塞大，電弧高，電弧短，漏電可調的特點，包括報警觸點，分勵脫扣器，輔助觸點等。

XLDM3L系列漏電斷路器的參數如表1-3-3所示。其形狀如圖1-3-4所示。

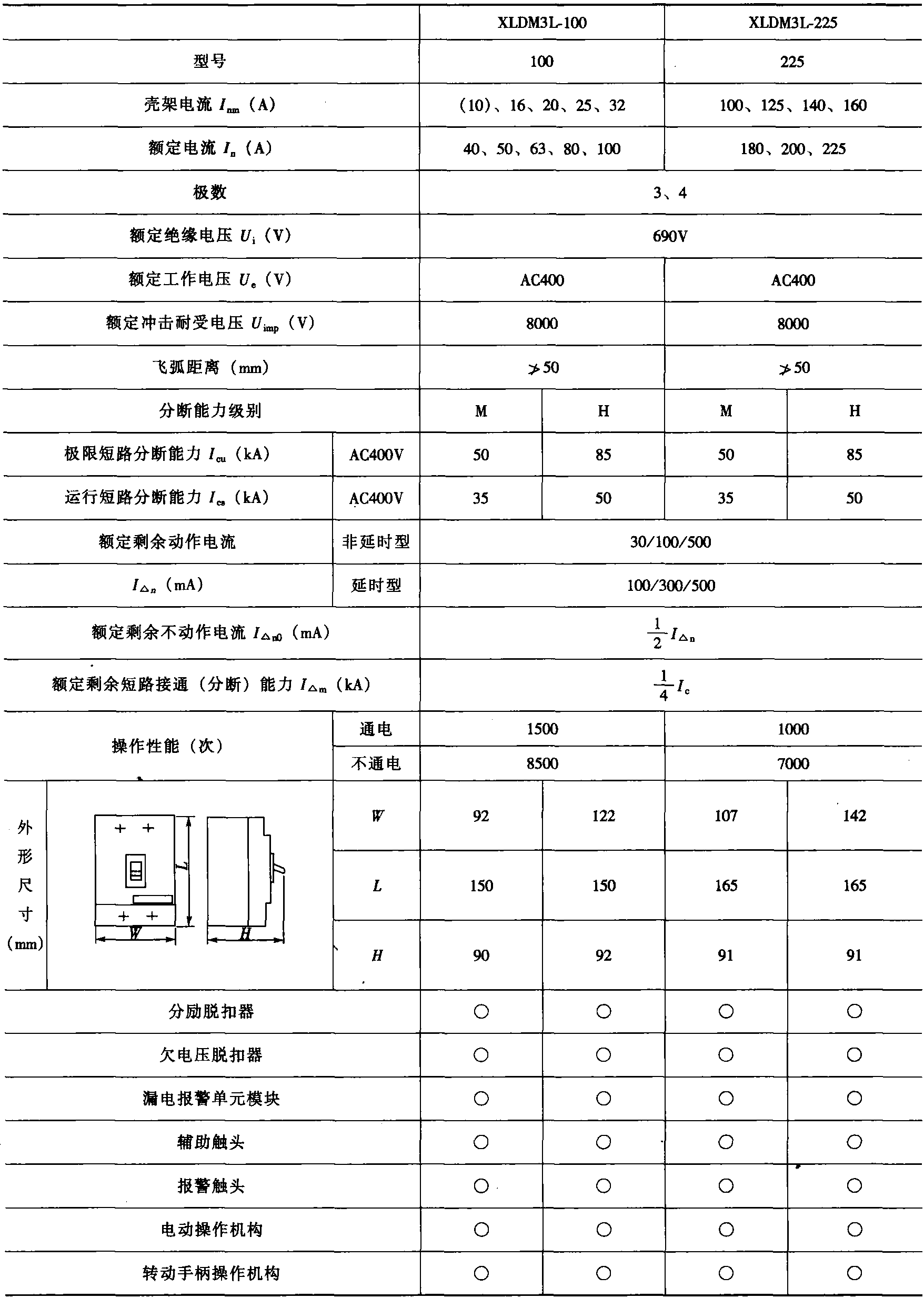

表1-3-3 XLDM3L系列漏電斷路器

注意極限截止和電弧距離包括水平和垂直安裝。

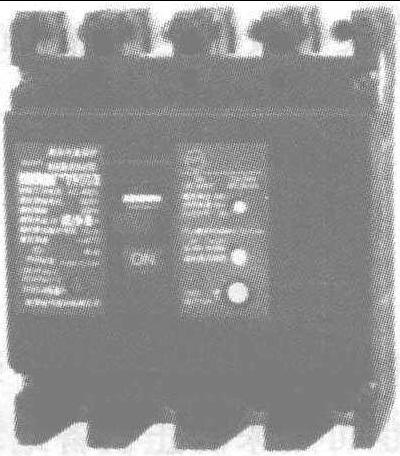

圖1-3-4 XLDM3L系列漏電斷路器概述
