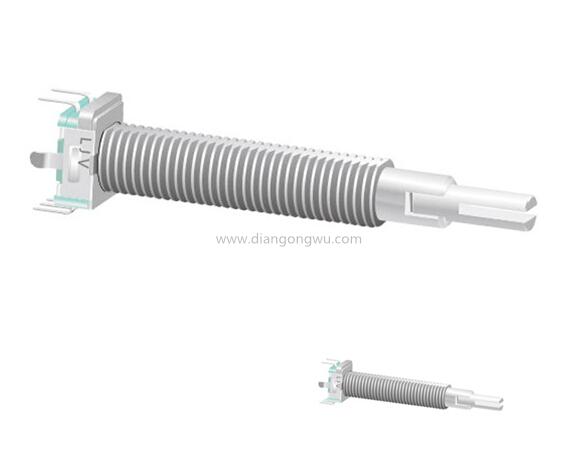

增量編碼器將位移轉換為周期性的電信號，然后將電信號轉換為計數脈沖，脈沖數表示位移的大小。編碼器是一種將角位移或線性位移轉換為電信號的設備。根據讀取方法的不同，編碼器可以分為兩種：機械的和非機械的。機械類型使用刷子輸出。刷子通過觸摸導電或絕緣區域來指示電源線的狀態。它是“ 1”或“ 0”。非機械軸承感測元件是光敏元件或磁感測元件。當選擇了感光元件，所述代碼是“1”或“0”使用光透射區域和不透明區域。我公司目前生產的所有增量式編碼器均為機械編碼器。

增量編碼器將位移轉換為周期性的電信號，然后將電信號轉換為計數脈沖，脈沖數表示位移的大小。旋轉增量編碼器在更改時會輸出一個脈沖，通過計數設備知道位置，并在編碼器不移動或電源關閉時依靠計數設備的內部存儲器來記住位置。以這種方式切斷電源時，編碼器無法移動，打開電源時，編碼器的脈沖輸出不會受到干擾，脈沖會被丟棄。否則，從計數設備獲取的零點將發生偏移，并且只要知道了不正確的生產結果，就無法知道電橋的質量。

增量編碼器功能：增量編碼器的軸旋轉時，會有相應的脈沖輸出，并且可以任意設置計數起始點，因此可以完成多圈無限累積和測量。編碼器軸旋轉一圈會輸出一個固定脈沖，如果需要提高分辨率，則可以使用相位差為90度的兩個信號A和B來倍頻或替換高分辨率編碼器。

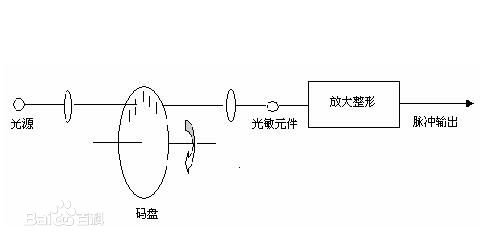

增量式角度數字編碼器的工作原理：

（圖片和文字：光源，代碼盤，光敏元件，放大率和形狀，脈沖輸出）

碼盤邊緣上有一個保形間隙（分為透明部分和不透明部分），光源和光敏元件安裝在狹縫碼盤的兩側。當繩盤隨工作軸旋轉時，每次繞過間隙旋轉時，都會產生明暗變化。通過重塑和放大，可以獲得具有恒定幅度和功率的電脈沖輸出信號。脈沖數等于旋轉的間隔數。脈沖信號被發送到計數器進行計數，而碼盤的角度可以從測量到的數字中找到。

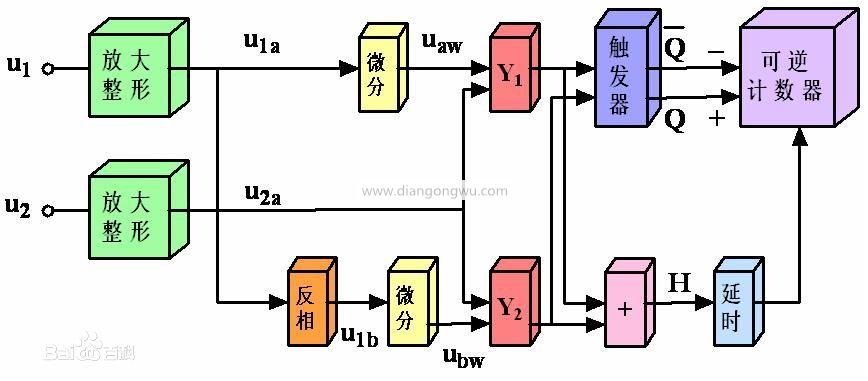

可以使用兩組光電轉換設備確定旋轉方向。確保它們在空間中的相對位置具有一定的關系，以使您創建的信號與相位相差1/4個周期。
