某些變頻器不具有正向和反向旋轉功能，只能沿一個方向旋轉電動機。此時，可以使用圖4-12所示的電路來實現(xiàn)可逆操作。馬達。

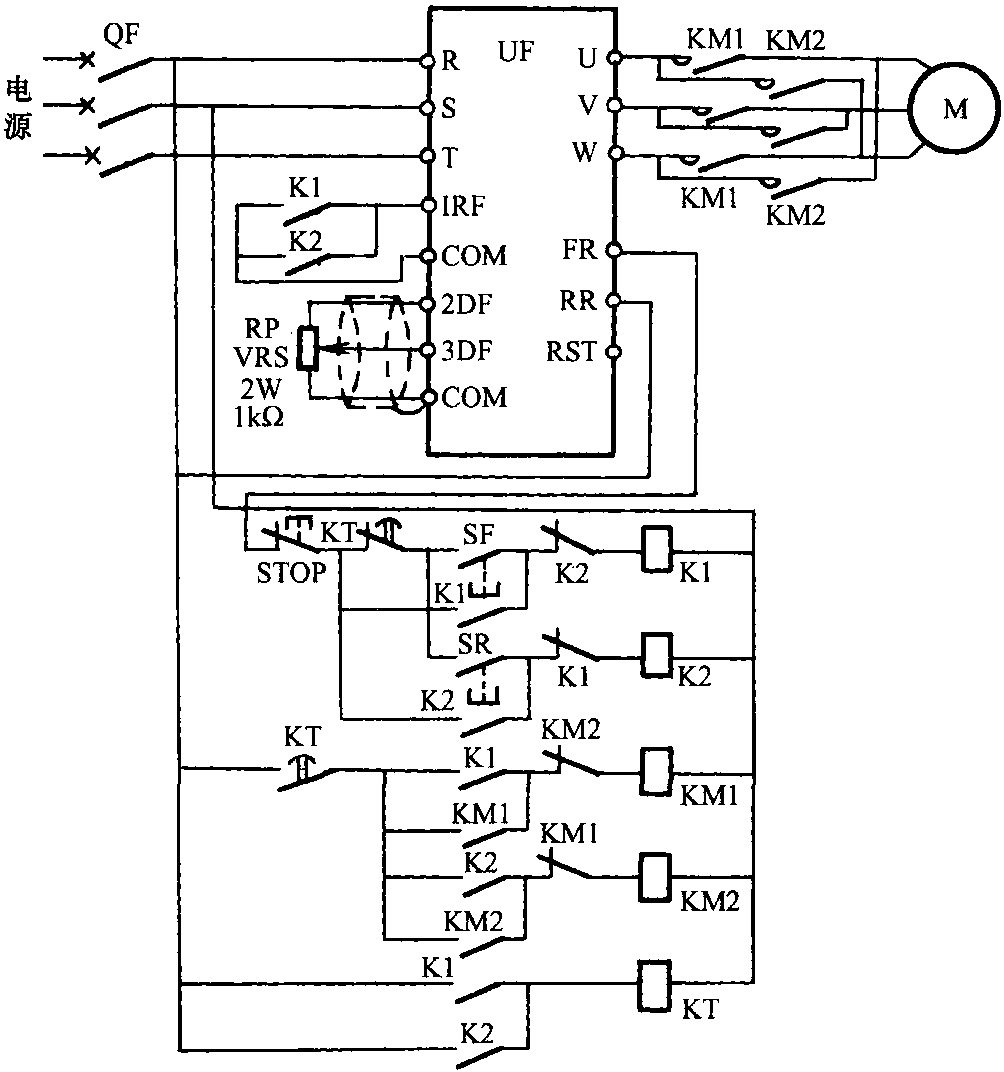

圖4-12不具有正向和反向功能的逆變器可逆電路

在圖4-12中，SF是前進按鈕，而SR是后退按鈕。按下SF時，中間繼電器K1閉合，時間繼電器KT進入延遲運行狀態(tài)。延遲結束后，KT的瞬時閉合觸點動作將激活交流接觸器KM1，并且電動機將向前旋轉。同時，K1的另一個常開觸點工作，打開變頻器UF的“ IRF-COM”端子（某些變頻器使用“ FWD-CM”端子），UF開始運行，輸出頻率為如下。預設的加速時間上升到與給定值相對應的值。當按下停止按鈕STOP時，K1斷電并松開，“ IRF-COM”斷開，UF輸出頻率根據(jù)預設頻率降至零，M1停止。

M。該過程與上述類似。

K1和K2互鎖以防止故障。

RP是電位計的頻率，應與屏蔽線連接，COM是公共端子。時間繼電器KT的設置時間必須超過電動機的停止時間或變頻器的減速時間。在正向或反向操作期間，無法關閉接觸器KM1或KM2。
