220v電動機正反轉+行程開關接線圖

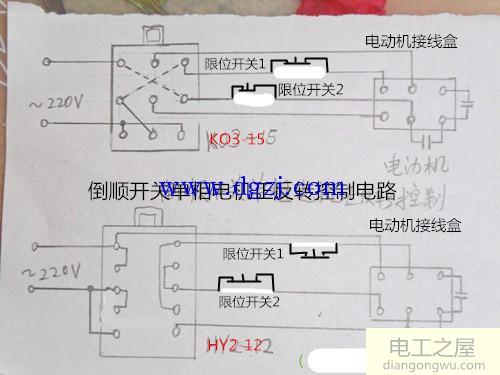

1，220v電動機正反轉電動機端子接線圖

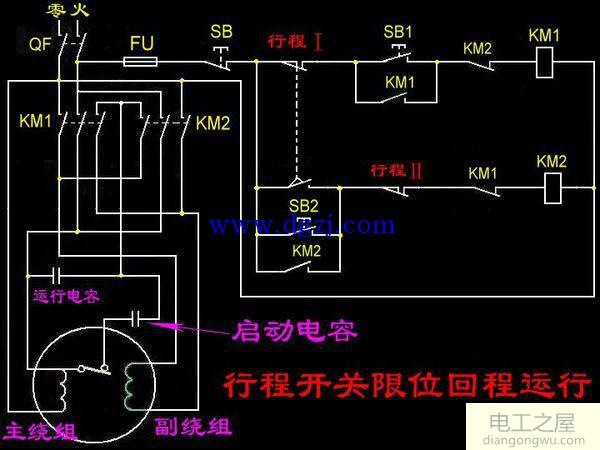

2、220v正反轉電動機和行程開關的接線原理圖

3.注意事項：

①根據電動機的實際功率選擇圖中的交流接觸器的規格和型號。

②在安裝之前，必須仔細檢查所使用的組件，并且必須保持組件的性能良好。

③在使用電動機之前，請檢查電動機是否處于良好狀態。

④必須設置行程開關的位置，以便可以正確打開和關閉電動機。

行程開關的限位開關（控制反轉）返回限位并停止電路。

如圖所示，只有行程開關不能有倒車開關。兩個限位開關均為行程開關。
