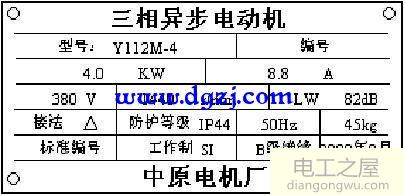

三相異步電動機的銘牌如下圖所示。現在簡要說明銘牌的含義。

1.型號：

在Y112M-4中，“ Y”表示Y系列鼠籠式異步電動機（YR表示異步電動機繞組），“ 112”表示電動機的中心高度為112mm，“ M”表示中間框架（L表示中間框架）。長框架，S代表短框架），“ 4”代表4極電動機。

某些電機型號的框架代碼后有一個數字，指示核心編號。例如，在Y132S2-2模型中，S后面的“ 2”表示第二個核心的長度（1是第一個核心）。

2.額定輸出：

當電動機在其額定狀態下運行時可以輸出到軸的機械功率稱為額定功率。

3.額定速度：

在額定狀態下運行時的速度稱為額定速度。

4.額定電壓：

額定電壓是在電動機的額定工作條件下必須施加到電動機定子繞組的線路電壓值。 Y系列電動機的額定電壓為380V。對于功率小于3 KW的電動機，定子繞組均為星形連接，而大于4 KW的電動機均為三角形連接。

5.額定電流：

當向電機施加額定電壓并且向軸輸出額定功率時，定子從電源獲取的線電流的值稱為額定電流。

6.防護等級：

表示防止人體接觸到電動機的旋轉部分和電動機上帶電物體以及防止固體異物進入電動機的防護等級。

防護標志IP44的含義：

IP——特性字母，代表“國際保護”

44——4半固體液位（防止固體進入電機的距離超過1毫米）4級防水（在各個方向上飛濺的水應無害）。

7，LW值：

LW值表示電動機的總噪聲水平。 LW值越小，電動機的運行噪音越低。噪聲單位為dB。

8.業務系統：

表示電動機的運行模式。通常為“連續”（代號S1），“短時間”（代號S2），“間歇”（代號S3）

9.額定頻率：

在電動機的額定工作條件下，連接到定子繞組的電源的頻率稱為額定頻率。我國指定的額定頻率為50HZ

10.連接方法：

表示電機在額定電壓下的定子繞組的連接方式（星形連接和三角形連接）。如果電壓是恒定的，例如將星形連接與三角形連接相連，則線圈上的電壓就是原始線圈上的電壓，因此電動機線圈中的電流太大而無法加熱。當將三角形連接的電動機更改為星形連接時，電動機線圈上的電壓變?yōu)樗杈€圈的1/1，電動機的輸出功率降低。
