三相異步電動機的正極和負極是電氣控制中非常常見的電路。我們可以使用交流接觸器來實現，也可以通過PLC來實現，也可以使用變頻器來實現。觸摸屏用于配置控制?，F(xiàn)在，讓我們與朋友討論如何使用這些多種控制方法來實現三相異步電動機的正向和反向旋轉控制。

三相異步電動機正反轉的原理

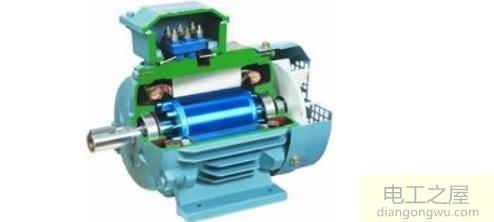

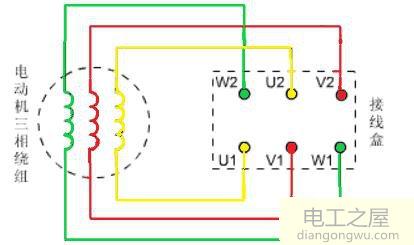

三相異步電動機能夠執行正向和反向控制的原因取決于電動機和三相電源的內部結構。由于異步電動機的內部結構，定子繞組在空間上對稱，并且三相電源也是對稱的，因此連接這些電源會產生旋轉磁場。如果改變?nèi)嚯娏Φ膬上嗬p繞在電動機上的順序，則電動機沿相反方向旋轉，這是電動機可以向前和向后旋轉的基本原理。

下面，我們主要關注如何使用控制方法更改電機繞組電源的相序。

由PLC實現的正反向控制電路

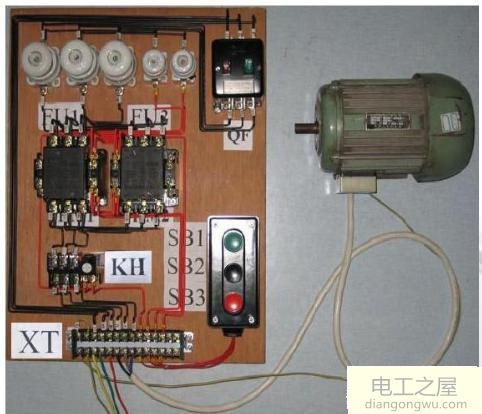

要完成此控制功能，在正向和反向控制電路中使用可編程控制器有點“先進”，但是這種控制方法可以為我們的控制帶來很多便利。強大的弱電流控制。電力可以提高操作的安全性。從集成控制的角度來看，PLC提供了多種通信接口，例如網絡RJ45接口，RS485接口或MODBUS接口，為實現遠程網絡控制提供了可能。另外，電動機正反轉PLC控制是需要軟硬件組合的控制方法，必須通過上圖的硬件和下圖的軟件創建執行正向和反向控制的軟件程序。
