（1）7200GS應用筆記

1.選擇時的注意事項

（1）當用于切換大容量變壓器（超過600kVA）或商用電容器時，過大的浪涌電流可能會損壞逆變器的橋式整流二極管，因此必須使用它。在輸入側增加一個交流電抗器不僅可以減小浪涌電流，而且可以提高電源側的功率因數。如果在同一電源系統中具有可控硅轉換器（例如直流電動機驅動器），則無論容量如何，都添加一個交流電抗器。

（2）在驅動特殊電動機或驅動多臺電動機的變頻器時，變頻器的容量必須為電動機額定電流的1.1倍。

（3）當用變頻器驅動電動機時，電動機的啟動和加速/減速特性受變頻器的額定電流限制，因此，啟動轉矩比直接啟動市電時要小。因此，如果需要更大的啟動轉矩，則需要將變頻器提高1或2級，或者使用容量更大的電動機和變頻器。

（4）如果變頻器由于異常故障而跳閘，則無法迅速停止電動機。因此，如果您的機械設備需要緊急停止，則需要安裝機械制動器或固定裝置。

（5）端子B1/P，B2，（+），（-）是專用模塊的接線端子，因此請勿連接到其他設備或電源。

2.安裝環境

（1）當安裝在有油氣，棉屑，金屬屑或灰塵的環境中時，必須使用完全密封的逆變器。在控制面板上安裝時，請注意環境溫度和逆變器的散熱。

（2）請勿將變頻器安裝在木材等易燃物品上或附近。

（3）安裝逆變器時，它必須朝前充電，以利于散熱。

3.設置參數時的注意事項

（1）由于數字操作員的頻率設置可以高達400Hz，因此在限制最大速度時，可以使用速度上限功能（參數Cn-14）來限制輸出頻率。

（2）如果直流制動電流和制動時間設置得太大，則電動機可能會過熱。

（3）電動機的加速和減速時間取決于電動機的額定轉矩，負載轉矩和負載慣量（GD2）。如果在加減速期間失速防止功能起作用，請增加加減速時間。如果加速和減速時間非常短，則可以將電動機和變頻器進一步放大一級。您還可以通過添加制動電阻器來縮短減速時間。

4.接線注意事項

（1）輸入電源不能連接到變頻器的輸出端子U，V，W。在打開電源之前，請確保接線正確。

（2）如果在初級側安裝了電磁接觸器，請不要使用將逆變器切換至啟動/停止?fàn)顟B(tài)的電磁接觸器，以防止逆變器發生故障。

（3）請勿觸摸電路或更換零件，因為這意味著在切斷變頻器電源后“ CHARGE”指示燈熄滅之前電容器尚未放電。

（2）應用外圍設備時的注意事項

1.斷路器的設置和選擇

在逆變器的初級側為裝配線添加一個斷路器，并根據需要安裝電磁接觸器。當安裝了用于漏電保護的漏電斷路器時，請選擇一個靈敏度電流為200mA或更高且操作時間為0.1s或更長的斷路器，以防止故障。

2.初級側電磁接觸器

通常，電磁接觸器不能安裝在變頻器的一次側，但是如果暫時切斷電源以進行遠程操作，則電磁接觸器應安裝在一次側，以防止自動重啟和其他事故恢復電源后再執行。但是，請勿使用電磁接觸器來切換變頻器的運行/停止（通過變頻器的RUN/STOP信號進行控制）。

3.加熱站的安裝

7200GS變頻器具有電子過載保護，可以保護電動機免受過熱事故的影響。但是，如果變頻器驅動多臺電動機或多極電動機，請在變頻器和電動機之間安裝熱能。站（THR），此時，逆變器系統參數Sn-14的第一位必須設置為1（×××1）。

4.改善功率因數（無相電容器）

通過在變頻器的輸出側安裝電容器或電涌吸收器以提高功率因數，無法防止輸出側的諧波分量使電容器或電涌吸收器過熱。通過在逆變器的初級側安裝交流電抗器，可以提高功率因數。

5.電磁干擾

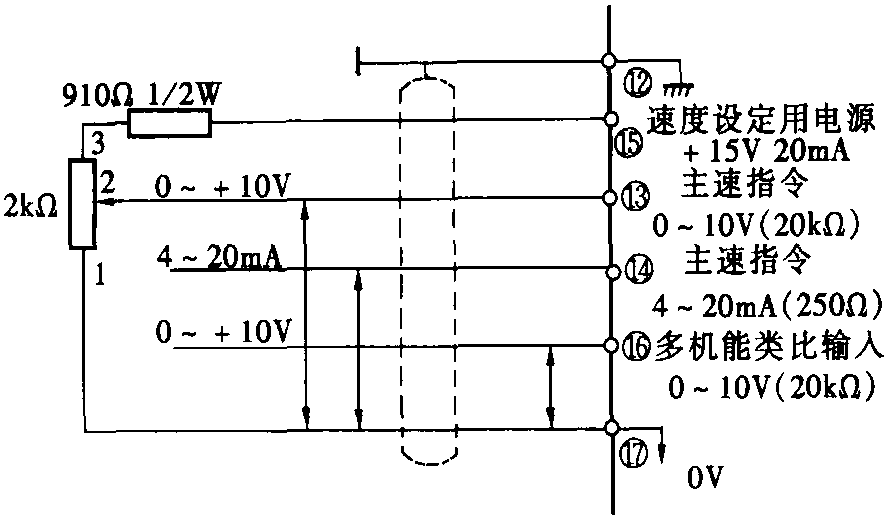

圖2-19-71控制線應使用屏蔽線的接線圖。

變頻器的主電路包含諧波分量，這可能會影響外圍通信設備的使用，在這種情況下，可以在變頻器的主電路部分上或之間安裝噪聲濾波器。為了達到相同的效果，請在電源側的配線中增加一根金屬管，并將其接地。

6.線徑和接線距離

如果變頻器和電動機之間的距離很長，則由于電纜引起的電壓降（特別是在低速運行時），電動機的輸出轉矩將減小。因此，使導線直徑更粗。

數字操作員必須使用專用電纜進行遠程操作。當使用模擬信號進行遠程操作時，控制距離應不超過30m，并且布線應與主電路和其他繼電器電路分開，以避免噪聲干擾。使用外部頻率設定器設定工作頻率命令時，請使用如圖2-19-71所示的屏蔽線，并將絕緣層連接到端子（12）。

（3）電動機的選擇和注意事項

1.標準電動機

當標準電動機由變頻器驅動時，與直接由商用電源驅動時相比，能量損失更大。在低速運行中，散熱效果不佳，電機溫度升高。因此，在低速行駛時，需要減小電動機的負載轉矩。標準電動機的允許負載特性如圖2-19-72所示。如果在低速范圍內以100％的轉矩運行，請選擇變頻器專用的電動機。

（1）高速運行。

如果標準電動機以高于60Hz的速度高速運行，則必須考慮電動機的動態平衡和軸承壽命。

（2）轉矩特性。

當標準變頻器由變頻器驅動時，機械負載特性的轉矩特性與商用電源的轉矩特性不同，因此必須將機械負載特性的轉矩特性與電機轉矩特性一起使用。

（3）振動。

7200GS逆變器采用高頻開關PWM控制模式，電動機的振動幾乎與市電驅動時的振動相同。但是，在以下情況下，振動會增加:

①機械共振:如果機器以恒定速度運行且以可變速度運行，則可以通過在電動機底座上安裝防振橡膠或設置跳頻部分來避免共振頻率。

②電機不平衡:應特別注意60Hz以上頻率下的高速運行。

（4）噪音。

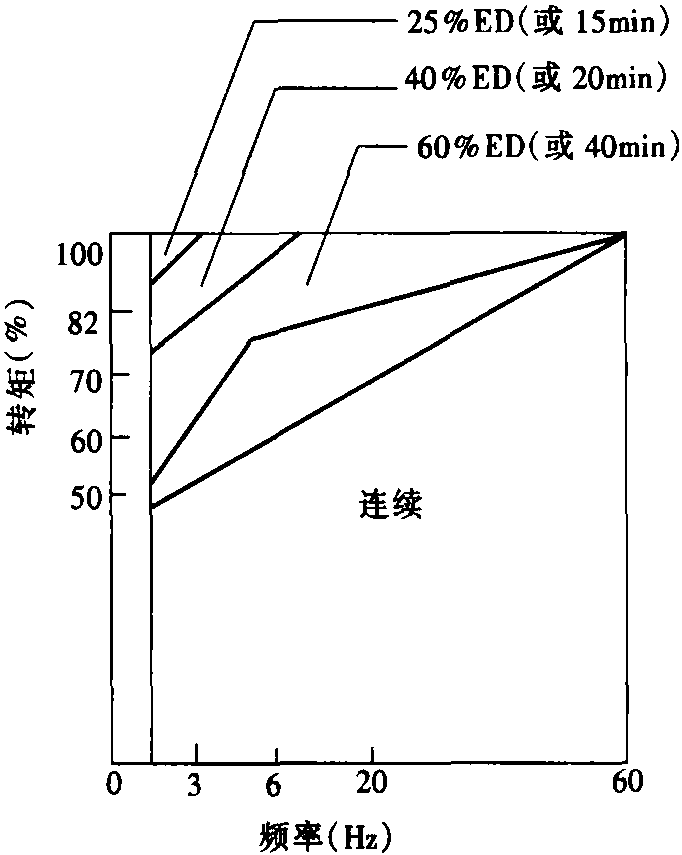

圖2-19-72標準電動機允許的負載特性

7200GS變頻器驅動電機的噪聲與商用電源的噪聲幾乎相同。但是，當超過額定頻率時，風扇噪音會變得非常明顯。

2.特殊電機

（1）換極電機。

變極電動機的額定電流與標準電動機的額定電流不同，因此請首先檢查電動機的最大電流，然后選擇適當?shù)哪孀兤魅萘?。但是，極數只能在電動機停止時才能更改。如果在運行期間發生過電流或再生過電壓跳閘，請自由運行并停止電動機。

（2）水馬達。

額定電流大于標準電動機，因此需要選擇適當?shù)哪孀兤魅萘?。由于電機與變頻器之間的接線距離過長，電機的轉矩會降低，因此需要使用較粗的電纜進行接線。

（3）防爆電動機。

使用防爆電機時，變頻器本身不是防爆的，因此必須將其安裝在安全的地方。

（4）齒輪馬達。

連續使用齒輪電動機的速度范圍因潤滑方法和品牌而異。注意潤滑功能，以防止在低速連續運行期間燒壞。高速行駛超過60Hz時，請注意齒輪潤滑的承載能力。

（5）同步電動機。

同步電動機的起動電流和額定電流均大于標準電動機的起動電流和額定電流。選擇合適的變頻器容量，然后使用一個變頻器來驅動多臺電動機。如果一一使用電機，請注意不要失步。

（6）單相電動機。

單相電動機無法通過變頻器變速運行，因此請用三相電動機替換它們。

3.動力傳遞機構（減速器，皮帶，鏈條等）

使用齒輪減速器，皮帶，鏈條和其他傳動裝置時，應注意低速行駛時潤滑效果差。高于60 Hz時，需要特別注意傳動機構裝置的噪音，壽命，離心力和強度。
