1、型號：

在Y112M-4中，“Y”表示Y系列鼠籠型異步電動機(YR表示繞線式異步電機)，“112”表示電機中心高度為112mm，“M”表示中間底座(L表示長底座，S表示短底座)，“4”表示4極電機。

一些電機型號在基本代碼后有一個數字，代表核心號。比如Y132S2-2型號，S后面的“2”表示2號芯的長度(1是1號芯的長度)。

Y2：Y2系列電動機是Y系列電動機的更新產品，是一種通用型全封閉自風扇冷卻鼠籠式三相異步電動機。

Y2系列電機的安裝尺寸和功率等級符合IEC標準，與德國DIN42673標準一致。像Y系列電機，其外殼防護等級為IP54，冷卻方式為IC41l，連續工作(S1)。采用F級絕緣，溫升按B級評定(除315L2-2、4355所有規格按F級評定外)，負荷噪聲指標評定。

Y2系列電機的額定電壓為380V，額定頻率為50Hz。3kwt以下電源為Y接法，其他電源為接法。電機運行地點的海拔高度不得超過1000米；環境溫度隨季節變化，但不超過40；最低環境氣溫為-15；最潮濕月份最高平均相對濕度為90%；同時，月平均最低氣溫不高于25。

Y3系列電動機特點是首次使用冷軋硅鋼片，Y3電機銅鐵用量略低于Y2系列(Y2系列低于Y系列)。三個圈是一樣的，槽形不同，芯長不同。底座外觀做了改進，增加和增加了散熱筋的數量，對鑄件質量也有一定的要求。與Y系列和Y2系列相比，擴大了電機幀數范圍(較小的為63和71；還有400、450——所謂低壓大功率系列，其實是Y3的延伸)；Y3電機的散熱風扇也不一樣(不考慮大小和形狀)；在能效方面，Y3系列電機的效率標準等同于歐盟的EFF2標準水平，可以達到出口歐盟的水平。另外研究了Y3電機的降噪技術，噪聲極限低于Y2系列。

電機的機座號:一般指電機中心的高度。電機型號中的m、L和S是指外殼的長度。

2、額定功率：

當電機在額定狀態下運行時，其軸上輸出的機械功率稱為額定功率。

3、額定速度：

在額定狀態下運行時的轉速稱為額定轉速。

4、額定電壓：

額定電壓是在電機額定運行狀態下，應加在電機定子繞組上的線電壓值。y系列電機的額定電壓為380V。

5、額定電流：

當電機施加額定電壓，在其軸上輸出額定功率時，定子從電源上取的線電流值稱為額定電流。

6、防護等級：

是指防止人體接觸電機轉動部分、電機內帶電體和固體異物進入電機的防護等級。

防護標志IP44的含義：(詳見GB4208-2008外殼防護等級(IP代碼))

IP——特征字母，是“國際保護”的縮寫；

4——4級防固體(防止大于1毫米的固體進入電機)；4級防水(任何方向潑水都應該沒有有害影響)。

7、LW值：

LW值是指電機的總噪聲級。LW值越低，電機運行的噪音越低。噪音的單位是分貝。

8、工作制：

指電機的運行模式。一般分為連續型(代號S1)、短期型(代號S2)和間歇型(代號S3)。

9、額定頻率：

在電機額定運行狀態下，連接在定子繞組上的電源的頻率稱為額定頻率。中國規定的額定頻率為50HZ。

10、接法：

表示額定電壓下電機定子繞組的連接方式(星形連接和三角形連接)。在電壓不變的情況下，比如把星形接法連接成三角形接法，線圈的電壓就是原線圈的電壓，這樣電機線圈的電流就太大而發熱。如果將三角形連接的電機改為星形連接，并且電機線圈的電壓為所需電壓的1/2

1)冷卻：電機在進行能量轉換時，總有少量損耗轉化為熱量，它必須通過電機外殼和周圍介質不斷散熱。這個散熱的過程叫做冷卻。

2)冷卻介質：傳遞熱量的氣體或液體介質。

3)一次冷卻介質：溫度低于電機某一部分溫度的氣體或液體介質，與電機該部分接觸并帶走其熱量。

4)二次冷卻介質：溫度低于一次冷卻介質溫度的氣體或液體介質。初級冷卻介質釋放的熱量被電機或冷卻器的外表面帶走。

5)最終冷卻介質：熱量傳遞給最終冷卻介質。

6)周圍冷卻介質：電機周圍環境中的氣體或液體介質。

7)遠程介質：遠離電機的介質，吸入電機的熱量，通過進出口管道或通道將冷卻介質排到遠處。

8)冷卻器：將一種冷卻介質的熱量傳遞給另一種冷卻介質并保持兩種冷卻介質分離的裝置。

11、絕緣等級

1.電機冷卻方式代碼主要由冷卻方式標志(IC)、冷卻介質電路布局代碼、冷卻介質代碼和冷卻介質運動驅動方式代碼組成。

IC電路布局代碼、冷卻介質代碼、推動方法代碼

2.冷卻方式的符號代碼是英文國際冷卻的縮寫，用IC表示。

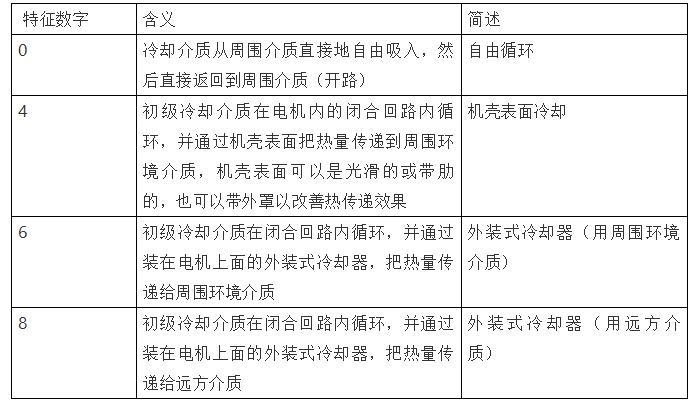

3.冷卻介質的電路布局代碼用特征數字表示，主要包括0、4、6、8等。下面來說說它們的含義。

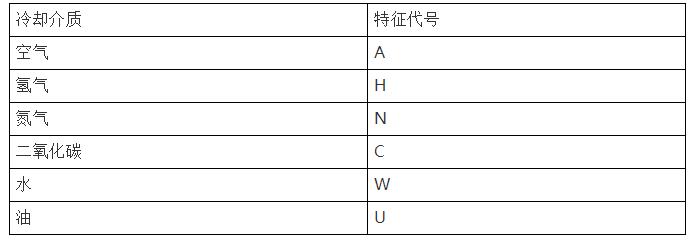

4.《冷卻介質規范》有以下規定：

如果冷卻介質是空氣，那么描述冷卻介質的字母A可以省略，我們使用的冷卻介質基本都是空氣。

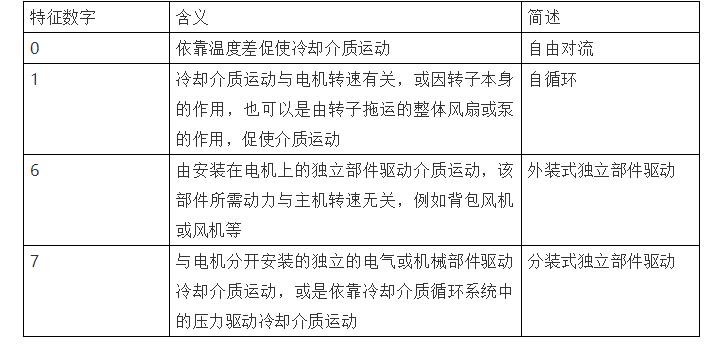

5.有四種方法可以促進冷卻介質的運動。

6.冷卻方式代碼的標注有兩種：簡化標注法和完全標注法。我們應該優先考慮簡化的評分方法。簡化標記法有以下特點：如果冷卻介質是空氣，則表示冷卻介質代碼的A，在簡化標記中可以省略。如果冷卻介質為水，驅動模式為7，則簡化標記中可以省略數字7。

7.常見的冷卻方式有IC01、IC06、IC411、IC416、IC611、IC81W等。

示例：

IC411的完整標記方法是IC 4A1

“IC”是制冷模式的符號代碼；

“4”是冷卻介質回路的布局代碼(外殼表面冷卻)

“A”是冷卻介質(空氣)的代碼

第一個“1”是一次冷媒推送方式(自循環)的代碼。

第二個“1”是二次冷媒推送方式(自循環)的代碼。

2、冷卻方式

一、概念部分：

Im+b(或v)+阿拉伯數字(1-2位數)

IM:英文“installation安裝類型”的縮寫；

b:表示電機在使用時是水平安裝的，軸是水平的；

v:表示使用時電機垂直安裝，軸垂直于水平方向。

注：電機主軸伸出端統一為“D”端，副軸伸出端統一定義為“N”端，如果是雙軸電機。

二、冷卻方法代號的內容規定

B3——水平基腳安裝在基礎構件上；

B35——通過借用錨栓水平安裝在基礎構件上，并附有法蘭；

B5——水平法蘭安裝；

B6——水平地面腳安裝在墻上，從D端看腳在左邊；

B7——水平地面腳安裝在墻上，從D端看腳在右邊；

B8——水平基腳安裝在頂部上方；

B9——臥式D端端蓋由D端底座端面安裝；

B15——臥式采用地腳作為主要安裝，D端無端蓋采用底座端面作為輔助安裝；

B20——臥式有凸起的錨，錨安裝在基礎構件上。

規則：只有一個數字代碼，無需輔助或額外安裝。

13、安裝方式

V1——垂直安裝，帶法蘭，D端朝下；

V15——垂直基腳安裝在墻上，用法蘭附加安裝，D端朝下；

V3——垂直安裝，帶法蘭，D端朝上；

V5——垂直基腳安裝在墻上，D端朝下；

V6——垂直基腳安裝在墻上，D端朝上；

V8——垂直D端環形蓋，安裝有D端基座端面，D-

V10——立式底座有法蘭，安裝時D端朝下；

V16——立式底座有法蘭，安裝時D端朝上；

以上代碼只是電機和基本部件的安裝方法，與設備的連接方法采用另一種代碼。
