前面專門拍攝了單相電機正反轉的教學視頻。有興趣的同學可以關注我，查看往期。

單相電機如何實現正反轉

1、單相電機轉動的原理

三相電機正反轉的關鍵點是換相，這樣三相之間就有120的相位差，導致正反轉。如果要單相電機的正反轉，就要找出單相電機能啟動的原因。啟動繞組后，串聯一個具有適當容量的電容器，使兩個繞組之間的相位差為90，從而產生磁場旋轉。如果該連接模式被記錄為正向旋轉；然后換接電容的電源線，電機就會產生相反的磁場，電機就會反轉。

2、正反轉的要求

很多人會問是不是所有單相電機都可以正反轉。其實不是，很多電機是不能正反轉的，比如罩極電機，潛水泵電機等。這些電機雖然有一部分有電容，但由于使用的特殊性，會通過增加單向軸承、換向夾等方式進行改造。

其余雙電容電機或單電容電機原則上可以實現正反轉。前面的視頻和回答里有很多關于主繞組，輔助繞組，離心開關的作用。以下是單相電機的連接方法。

單相電機正反轉的接線

1、主副繞組的區分

所需的工具是一個測量電阻的萬用表。將萬用表電阻檔轉到X10K，測量電機引出的三根線。首先，成對測量。電阻最大的是總繞組，剩下的是共端。然后繼續測量。電阻較小的是起動繞組(主繞組)，電阻較大的是運行繞組(輔助繞組)。

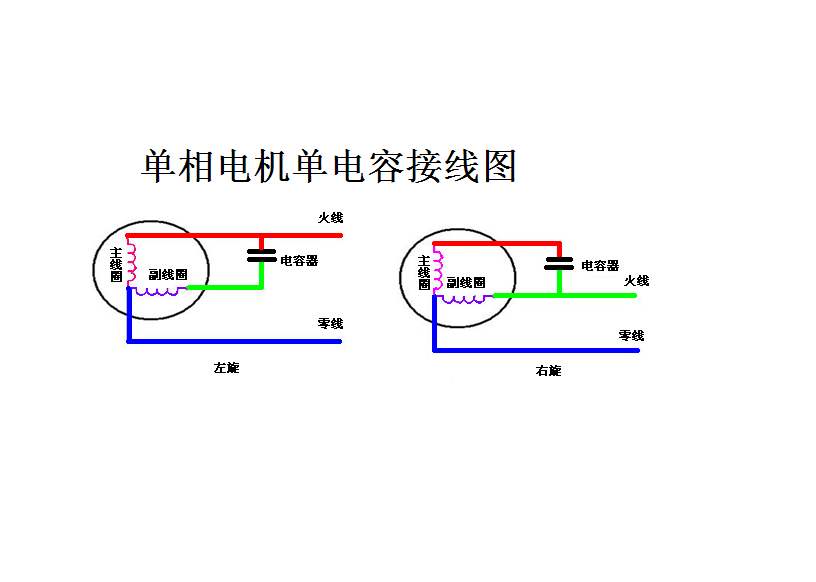

2、正反轉接線方法

上面指出了主繞組和輔助繞組，那么電容怎么連接呢？

啟動電容并聯在主繞組和輔助繞組的上方，即三條線中測得電阻值最大的兩條線。其中一個電容接電源的火線，公共端接電源的零線。如果該匝被記錄為正匝，則當火線連接到另一個電容器時，該匝被反轉。

并不是所有的單相電機都支持正反轉，如果電線出頭是四根線甚至五根線的話，就要搞清楚哪幾根是調速的，哪幾根是繞組的，然后再進行接線。
