“熱試驗”就是我們所說的“溫升試驗”。測試的目的是獲得電機繞組、集電環、換向器、軸承等發熱部件的溫度或溫升。當它們在特定的工作條件下運行并達到熱穩定性時。檢查被測電機使用的絕緣材料和生產工藝與電機正常運行和設計壽命的匹配關系。熱試驗值也是計算定轉子繞組銅損和計算效率的必要參數。

根據試驗時是否施加載荷，有兩種方法：直接載荷法和間接載荷法。為了保證電機試驗和使用的一致性，應盡可能采用直接加載法。負載設備可以根據具體情況選擇，也可以根據實際負載選擇，即實際應用中電機帶來的負載。但是，在很多情況下，只能使用間接測量和計算。今天，沈女士將介紹幾種常見的測量方法。

通過溫升或溫度的常用測量方法

試驗過程中，電機不同部位的溫度應采用不同的測量方法和測量儀器。常用的方法有溫度計法、電阻法、疊加法、嵌入式溫度檢測元件法和紅外測溫法。

埋置測溫元件法

嵌入式測溫元件法，簡稱ETD法，是一種使用測溫元件(電阻溫度計、熱電偶、熱敏電阻或半導體溫度計等)的測溫方法。)作為溫度傳感元件嵌入電機中，并將獲得的溫度信號通過導線傳輸?shù)酵獠科ヅ鋬x器，從而顯示被測元件的溫度。測量溫度是測量點的局部溫度值。

在實際測試過程中，測得的溫度與測溫元件的放置位置直接相關，各電機制造商應根據不同的電機結構，通過積累大量的測量數據來確定合適的放置位置，從而客觀地反映電機的熱性能。

紅外測溫法

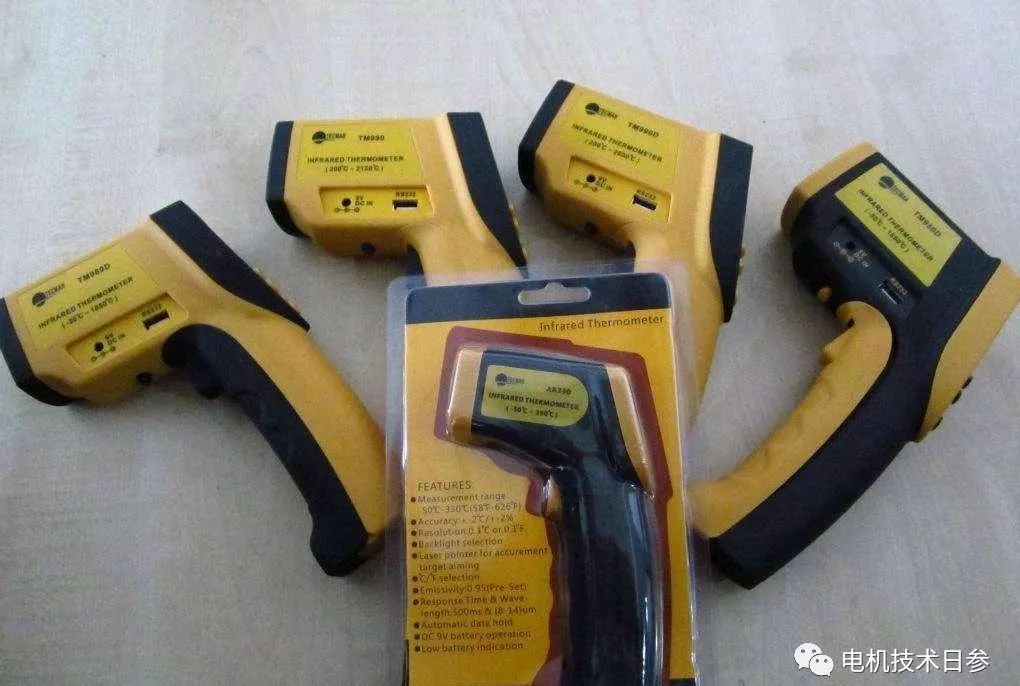

紅外測溫更適合測量電機表面(如電機外殼)和電機內部外露部件(如集電環、換向器等)的溫度。).使用的設備是“紅外線溫度計”。在實際使用中，可能會發現紅外測溫儀測得的溫度只是局部溫度，與被測零件的距離、角度、顏色直接相關，測得的數據只是一種不準確的定性數據。

溫度計法

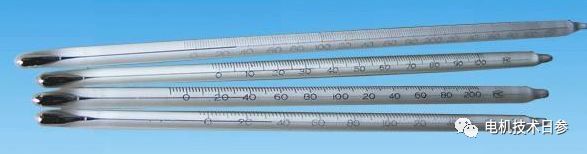

溫度計的測溫元件直接貼在被測元件上獲得其溫度，被測溫度就是測點的局部溫度值。使用的溫度計包括水銀或酒精膨脹溫度計、半導體溫度計、非嵌入式熱電偶或電阻溫度計。在實際測試過程中，水銀溫度計的使用較為普遍。

特別需要強調的是，水銀溫度計不適合電機，因?yàn)橛泻軓?qiáng)的交變磁場。當它通過溫度計中的水銀時，會產生感應電流，導致水銀升溫，造成額外的指示誤差。

電阻法

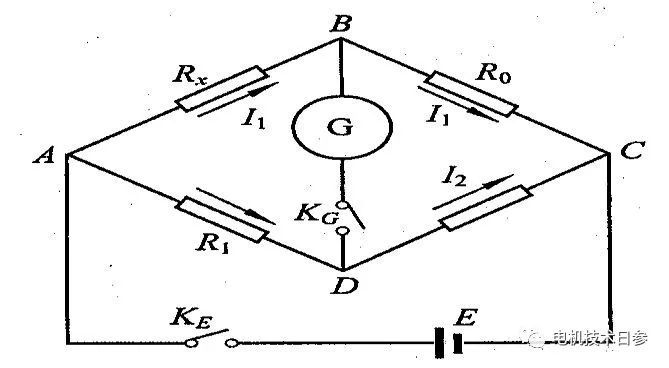

這種方法是一種間接測溫方法，電阻法特別適用于不能用溫度計直接測量的發熱元件的溫度測量。測量方法是通過測量金屬導體在一定溫度范圍內電阻值的變化來計算溫度變化。

電機電阻的變化是指其熱阻值與其冷阻值之差，而熱阻值是在電機溫度穩定上升并停止運行后測得的。

由于測得的電阻值是整個導體的平均值，所以計算出的導體溫度也是整個導體溫度的平均值。

疊加法

該方法在不中斷交流負載電流的情況下，將微弱的DC電流疊加在負載電流上，測量繞組DC電阻隨溫度的變化。

從檢測原理來看

與電阻法相比，理論上測得的值應該是電機實際運行狀態的值，因此比上述電阻法更準確，是國標中首選的方法，但所用的測量設備及其接線和操作復雜。
