共享好多個電機接線方法，分成三相電機接線圖、三相異步電機接線方法，三相異步電機的二種接線方法：星形接線方法和三角接線方法。

電機接線方法

1、三相電機接線端子

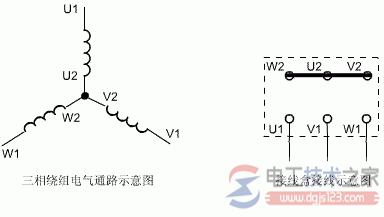

2、三相異步電機y接時，接線端子里，聯接片的接口方式：

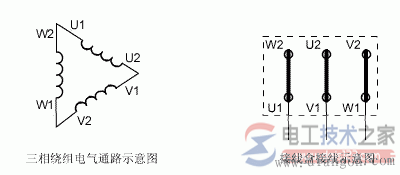

3、三相異步電機角接時，接線端子聯接片的接口方式：

學習培訓三相異步電機的二種接線方法

在現場學了點三相三相異步電機的基礎接線方法：星形接線方法和三角接線方法。

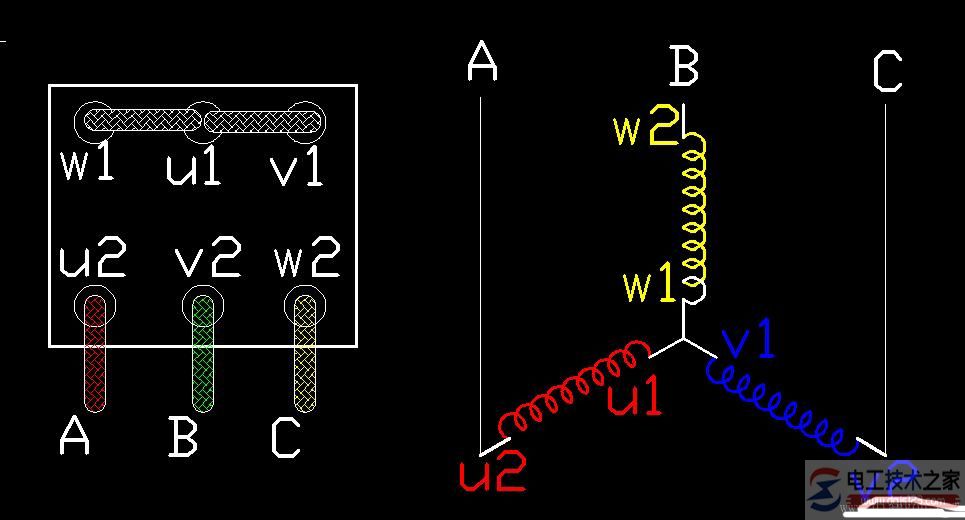

圖：星形接線方法

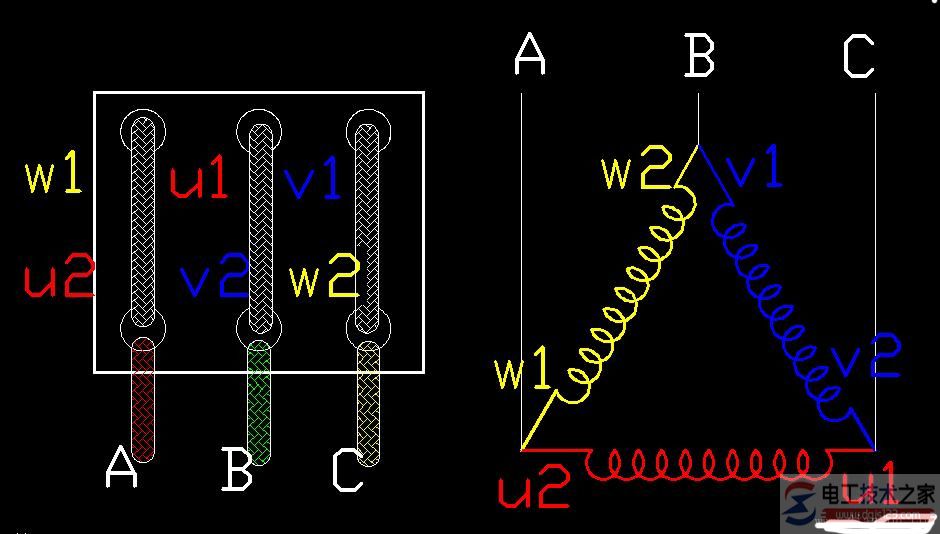

圖：三角接線方法

二、星形接線方法和三角接線方法的差別

在承擔同樣工作電壓及同樣電纜線徑的繞阻電磁線圈中，星形接線方法比三角型接線方法每相線圈匝數少根號3倍(1.732倍)，輸出功率也小根號3倍。

制成品電動機的接線方法已固定不動為承擔工作電壓220V，一般不適合變更。

僅有三相電壓等級與一切正常220V不另外才更改接線方法，如三相電壓380V等級時，原三相電壓220V星形接線方法改成三角型接線方法就可以了；例如三相電壓660V等級時，原三相電壓220V三角型接線方法改成星形接線方法就能可用，其輸出功率不會改變。

一般小輸出功率電動機是星形接線方法，功率大的的是三角接線方法。在額定電流下，應當應用三角形聯接的電機，假如改為星型聯接，則歸屬于降血壓運作，電機輸出功率減少，運行電流量也降低。

在額定電流下，應當應用星型聯接的電機，假如改為三角形聯接，則歸屬于過壓運作，是不允許的。

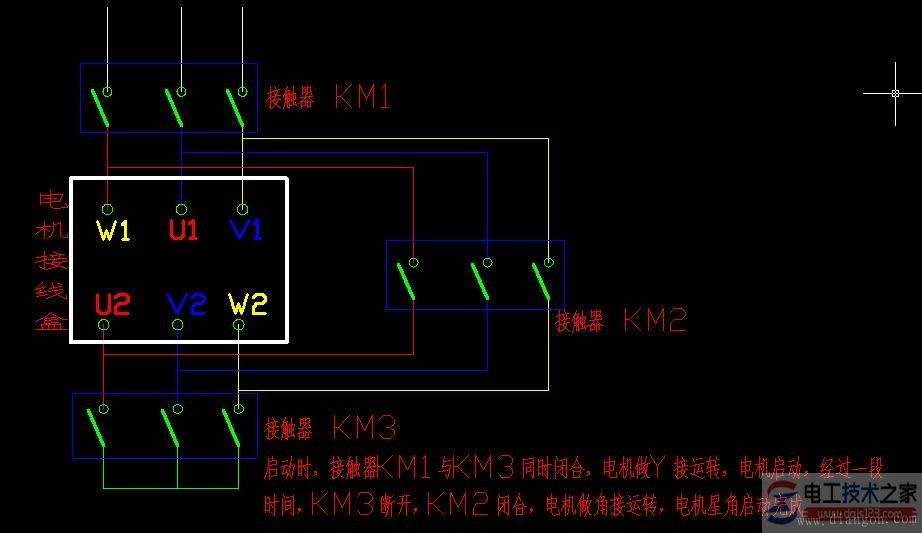

功率大的電動機(三角型接線方法)啟動時的電流量非常大，為了更好地降低啟動電流量對路線的沖擊性，一般選用降血壓啟動，原三角型接線方法運作改成星形接線方法啟動便是在其中一種方式 ，星形接線方法啟動后變換回三角型接線方法運作。
