單相電雙電容器電機的布線難題是不是困惑著你，對單相電雙電容器電動機如何恰當布線，先將啟動電容與離心式風機電源開關串連，隨后與運行電容開展串聯，單相電雙電容器電機的恰當電線接法，如下圖所示。

單相電雙電容器電機的電線接法

一、單相電電機的啟動電容與運行電容

農用機械家用電器和日大功率電器中有一種高轉距單相電電機，這類電機的電源電路中各自接有啟動電容和運行電容。

在其中：

(1)啟動電容只在電機運行全過程中工作中，當轉速比做到一定值時就立即撤出。啟動電容的容積相對性很大，以確保電機有較高的運行轉距。

(2)運行電容只在電機工作中時起功效，運行電容器的容量相對性較小，以確保有不錯的運行特點。

這類電機的二次繞阻中大多數串連有離心式風機運行電源開關，恰當布線時，啟動電容應該和離心式風機電源開關串連，再和運行電容開展串聯。

單相電雙電容器電機的恰當電線接法，如下圖：

圖1 單相電雙電容器電機恰當接線方法

當電機運行之后，一旦電機的轉速比做到額定值轉速比的80%上下時，抽濾電源開關的接觸點便會斷掉，進而斷開了啟動電容與電源電路的聯接，這時電機電流量減少，電機進入了一切正常的運作情況。

應用中，假如將2個電力電容器的部位接錯，把容積很大的啟動電容與二次繞阻立即串連，則會使二次繞阻因過流而損壞。

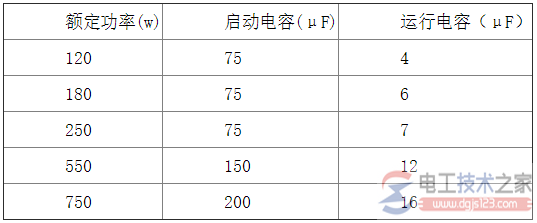

不一樣輸出功率的雙電力電容器電機的容量挑選標準值如表1列出，僅供參考。
