在實際工作中，指示器用于反饋電動機的運行狀態。準時顯示正轉和反轉，以提醒其他人員避免危險。那么，該如何連接指示燈呢？

指示燈指示電動機的前進，后退和停止?fàn)顟B(tài)。第一種方法通常是閉合交流接觸器以進行控制，然后直接連接常開的輔助觸點。增加中間繼電器的第二種方法是通過使用中間繼電器來控制。

首先，使用交流接觸器輔助觸點。

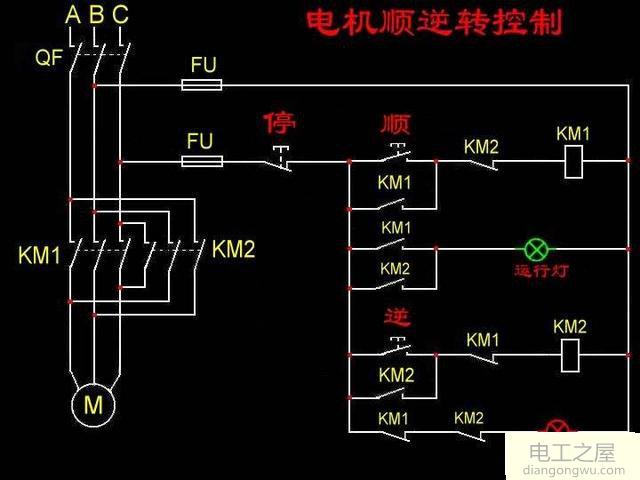

首先，我將介紹第一種方法，這是實際工作中常用的方法。介紹一種直接使用交流接觸器的常閉觸點指示停止?fàn)顟B(tài)，并使用常開觸點指示正向或反向的方法。狀態。下面是示意圖，我們可以看到。

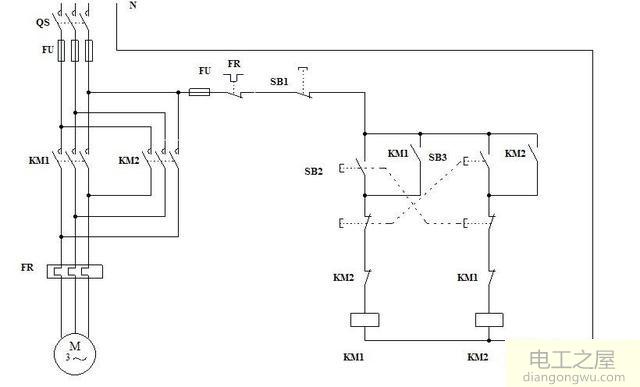

從示意圖中可以看出，兩個KM1和KM2交流接觸器并聯后，工作燈是串聯的燈，停車燈是兩個交流接觸器后的串聯的燈。連接了。它們串聯連接。您可以分析其工作方式。首先，關閉開關。因?yàn)闆]有按下正向和反向啟動按鈕，所以主電路不受控制，并且當兩個人看到接觸器時接觸器不工作。停止串聯的兩個常閉燈，開關不起作用，控制回路中的通電停止燈點亮。

這時，按下控制電路中的啟動按鈕，交流接觸器KM1通電，常開觸點正常閉合，操作指示燈點亮，然后按停止按鈕，KMI交流接觸器正常工作。常閉常閉。常開，常閉，行車燈熄滅，按下反向啟動按鈕，交流接觸器KM2通電，常開觸點常閉，運行燈亮在。交流接觸器連接方法上已安裝指示器。

二，使用中間繼電器控制

使用中間繼電器控制交通信號燈也是一種常見的方法?？梢栽诳刂苹芈分刑砑右粋€中間繼電器，電路閉合，控制回路通電，中間繼電器通電，常開常閉。合閘是常開的，燈會停止，這時，當您按下啟動按鈕時，線路被切斷，常開是常閉的，常閉是常開的，啟動指示燈亮，繼電器控制燈光。

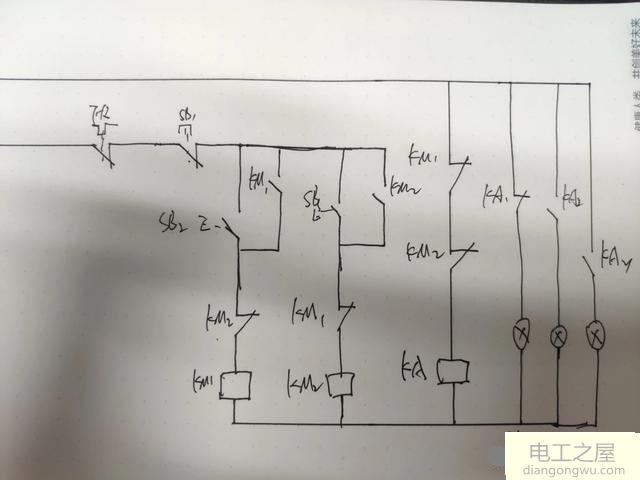

上圖是我自由繪制的電路圖。由于中間繼電器相對穩定并且還可以控制輸出電流，因此建議使用中間繼電器進行控制。
