今天，我要介紹一種步進電機，其結構和工作原理在電氣行業中很常見。 1.步進電機主要由定子和轉子組成（HB混合式步進電機），請參考下圖，如圖1所示。

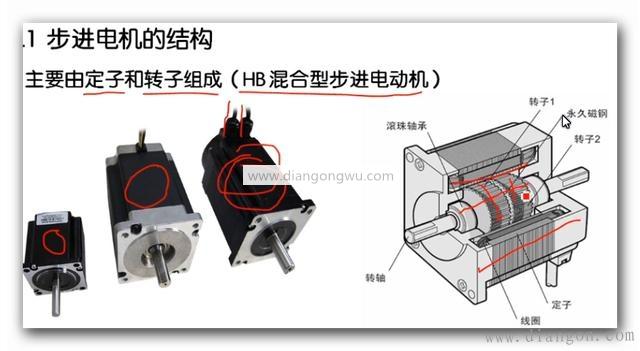

讓我們從左到右看。第一個是小，然后第二個是大。右側有兩根絞線的編碼器配有編碼器?？梢赃M(jìn)行閉環控制。最右邊是步進電機的三維圖，任何人都可以通過它輕松地了解其實際結構。定子，轉子（轉子有一個磁鐵，這是我們的?；旌鲜讲竭M(jìn)電動機是現在使用最廣泛的步進電動機。讓我們?cè)倏匆豢?。有拆卸的步進電動機。這更直觀，如圖2所示）。/p>

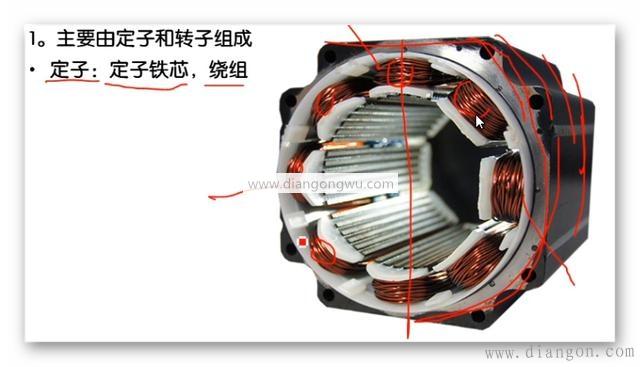

好好看看。定子鐵心內部的繞組與交流電動機是否略有不同？有繞組和定子鐵芯。該定子主要由硅鋼板組成。有空的時候可以檢查一下。該組裝方法主要防止渦電流的形成。讓我們看一下下圖，如圖3所示。/p>

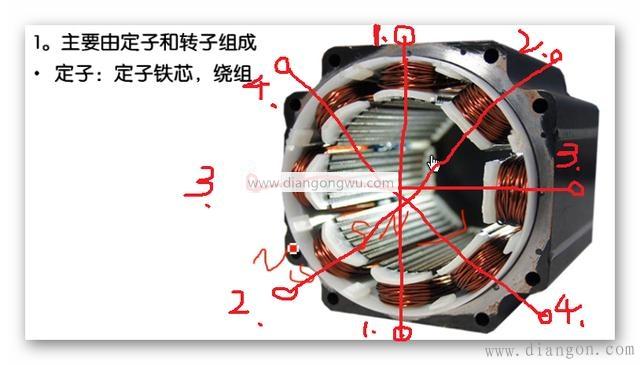

這里總共有多少個繞組？ 8是正確的嗎？讓我們看一下上下繞組。我在中間連接了一條直線。也就是說，您可以將這兩個繞組連接到一個繞組中，其余繞組相同，因此得到4個繞組。每個繞組都纏繞在硅鋼上。硅鋼中有一個槽，其寬度與刻在轉子上的槽相同。一體。凸凹相比，一是相同的。由于它使用直流電，因此一旦提供能量，便會形成磁場。讓我們看一下下面的圖，如圖4所示。

只要通電，這是S極，另一個是N極。如果電線反向連接，刺激也將反向。因此，這種混合式步進電機自行通電的方式是通過來回更改。如果有機會，您會發現步進電動機損壞了，并通過拆解來查看它-有8根電線連接在一起。兩個線圈互相連接，兩根導線連接（即，兩個線圈連接，串聯在一起形成一個線圈），對于這張照片中的每個人，我已經標記了8個線圈，這四個線圈構成了。我將其他8個線圈更改為4個線圈，可以將它們更改為2個線圈嗎？當然，您可以使用并聯勵磁或串聯勵磁將四個線圈連接在一起。有人還能將兩個線圈連接到一個嗎？我的回答是。您的老板會告訴您不要將其用于明天的工作！因此，接線時必須注意不要錯誤地連接接線。接下來，讓我們?cè)俅慰匆幌罗D(zhuǎn)子，如圖5所示。

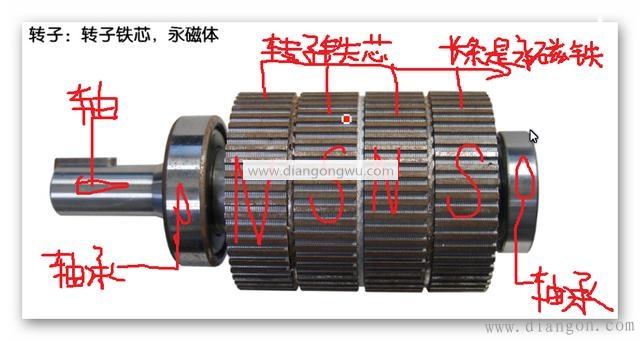

轉子：有轉子鐵芯，永磁體，兩組磁體，一組帶有S極，另一組帶有N極。它以這種方式布置，并且其主要功能是具有較大的推力。讓我們看一下S。磁極和N極磁體之間的對應距離相同，并且凹槽部分面對凸出部分。也就是說，S極和N極必須是錯誤的凹槽。它是推拉功能。步進電機的主要參數是什么？圖6：

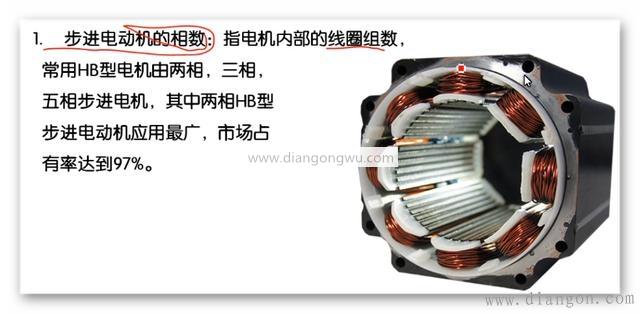

在我們的市場中，兩相最大，而最大數量是線圈數。第二個是位數，如圖7所示。

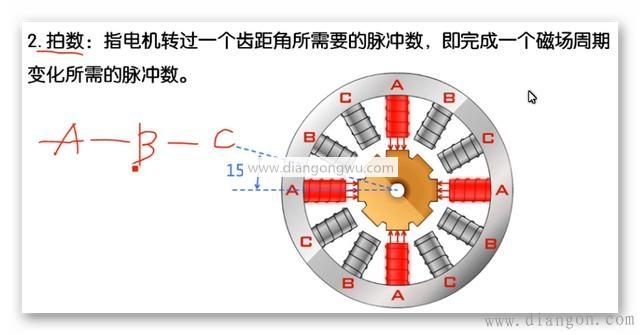

Beats：這句話是什么意思？例如，當A線圈的4個線圈通電時，應將其拉出。這將為我的B線圈供電（當然A線圈已關閉電源），而B線圈將向后拉。然后，牙齒（角度為15度）將旋轉。當B線圈通電時，C線圈再次通電，當通電時，將其拉動并旋轉到不同的角度，最后是A.通電后，線圈，B線圈和C線圈。下一個A線圈，B線圈和C線圈通電，下一個ABC線圈通電時，最后一個ABC線圈通電。因此，他需要的脈沖數是3個ABC脈沖。
