增量編碼器也稱為脈沖盤編碼器。增量編碼器將位移轉換為周期性的電信號，然后將該電信號轉換為計數脈沖。脈沖數表示位移的大小。

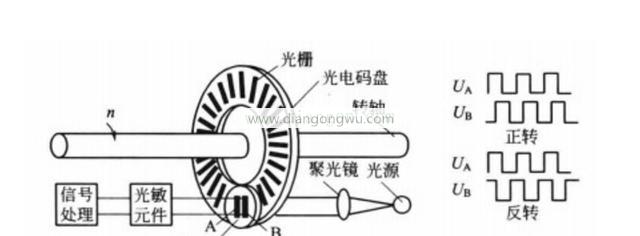

增量編碼器的結構和工作原理

增量編碼器可以通過判斷A和B之間的相位差是向前還是向后90度來確定編碼器的旋轉方向。

增量編碼器輸出的脈沖信號通常連接到計數器，PLC，計算機，有以下三種連接方法。

1）在單向計數期間，單相連接用于單向計數。

2）A，B兩相連接，用于正負計數，正負方向和測試速度判斷

3）使用A，B，Z連接作為參考位置進行測量。

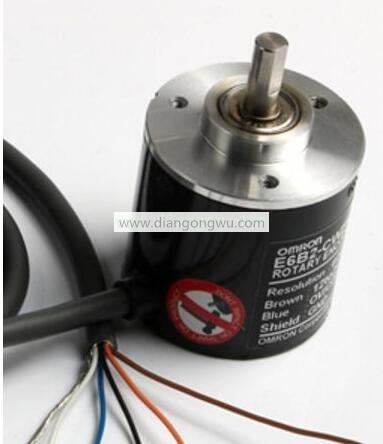

歐姆龍?jiān)隽渴骄幋a器

顏色如下：

布朗：積極

藍色：負面

黑色：階段

白色：步驟B

橙色：Z相
