在日常生活中，我們經常遇到需要正向/反向連接的220v單相電動機，但是許多人不知道如何將電動機連接到正向/反向開關。讓我以一個220v單向電機為例，簡要說明電機正向和反向開關接線的示意圖。

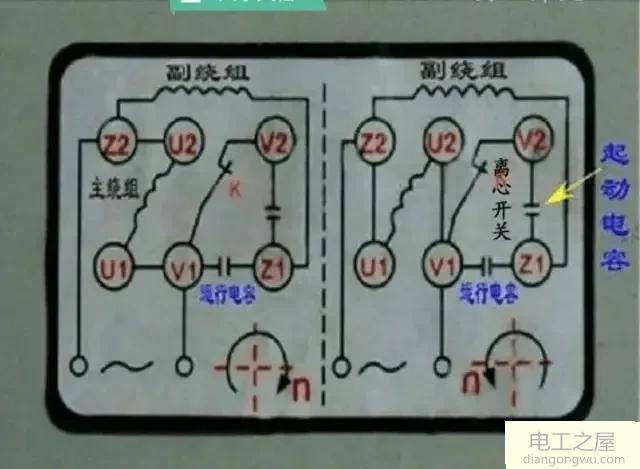

下圖是單向電機的內部接線圖。 1

在照片中，U1U2是電動機的主繞組，Z1Z2是電動機的輔助繞組，它有兩個電容器，一個驅動電容器和一個起動繞組。 K是離心開關。

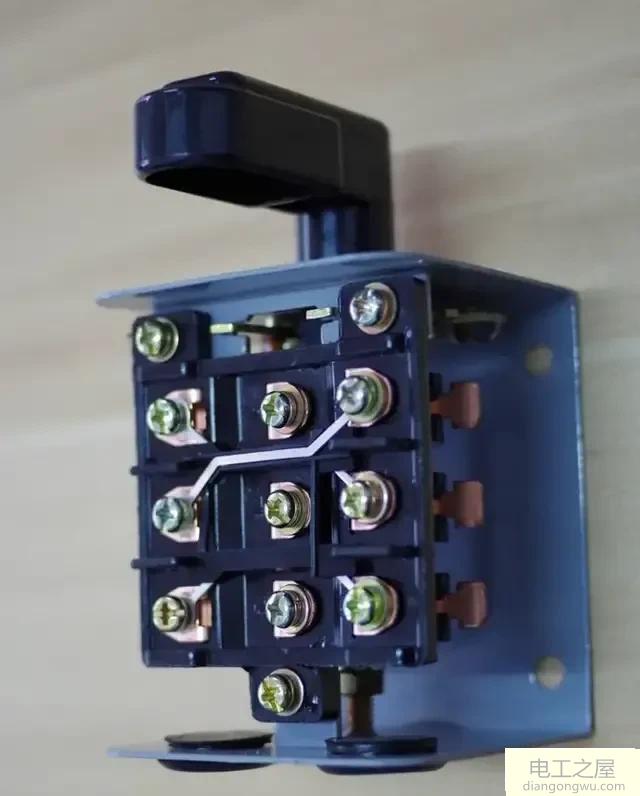

如下圖所示，為了使電動機正反轉，需要反向開關。 2

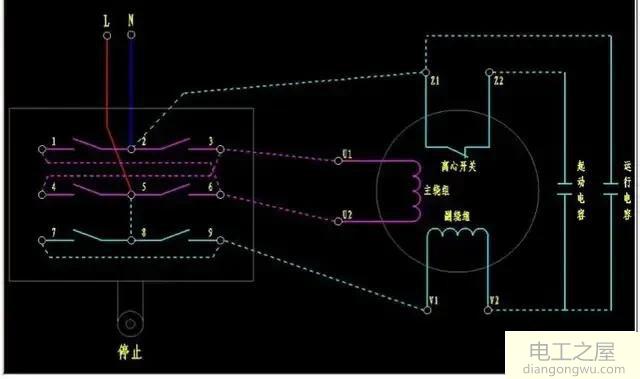

電動機和反向開關的接線方法如下圖所示。 3電機停止。

電源開關中間的2、5、8端子5和8短路，如果不短路，則反向開關的1、6、3、4端子在內部已經短路。 -電路也需要短路。電機線Z1連接到端子N 2，V1連接到8個良好端子，U1U2分別連接到端子3和6。

電動機正向旋轉：4

如果如下圖所示將反向開關正向旋轉，則開關的內部觸點7、8打開，并且觸點1、2、4和5也同時打開。時間。電流通過輔助繞組啟動電容器啟動電動機，主繞組電流從U1流向U2，電動機正向運行。當電動機以恒定速度旋轉時，離心開關斷開，并且啟動電容器不通電。

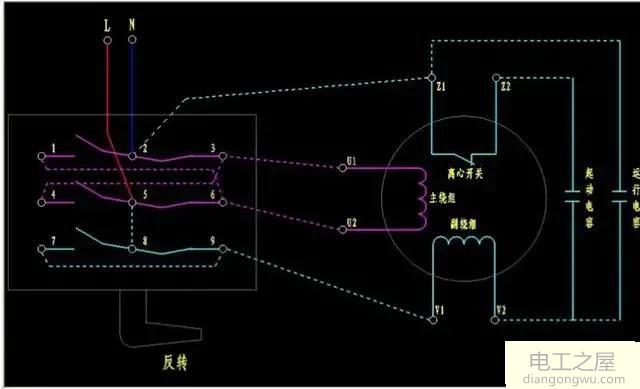

電機反轉：5

反向如下圖所示，反向開關沿反向方向旋轉，內部開關2和3閉合，5和6閉合，8和9閉合，電流流過通過輔助設備。用于啟動電動機的電容器。電流通過主繞組的U2流向U1電動機，并以相反的方向工作。當電動機以恒定速度旋轉時，離心開關斷開，啟動電容器關閉。

在上圖中，電動機內部接線端子號稍有不同，但相似，可以根據電動機內部接線圖進行連接。
