（1）數字運營商

數字操作器在此也稱為數字操作器，鍵盤和面板。 7200GS系列有兩種類型，LCD操作器和LED操作器，面板的組件名稱如圖2-19-10和圖2-19-11所示。表2-19-5中列出了這兩個任務的鍵說明。

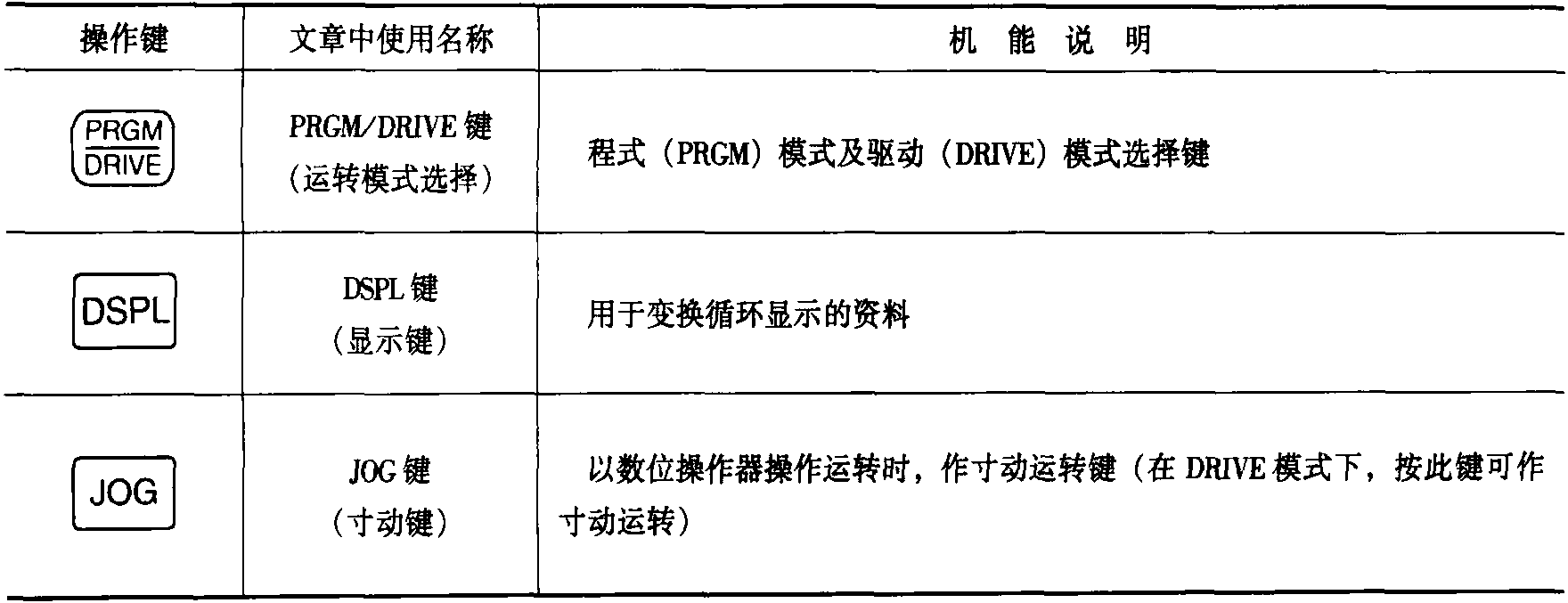

表2-19-5控制按鈕的功能

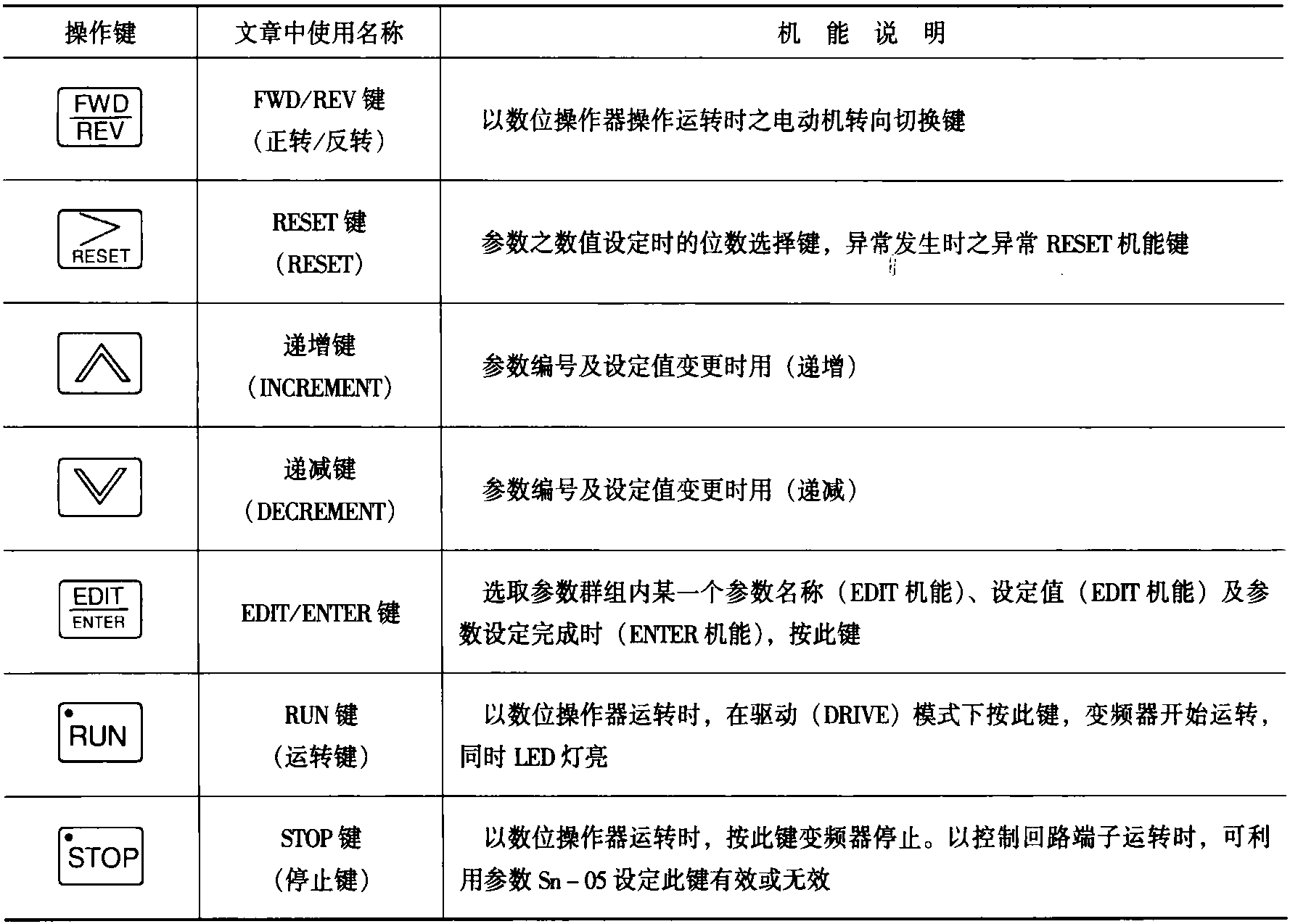

續表

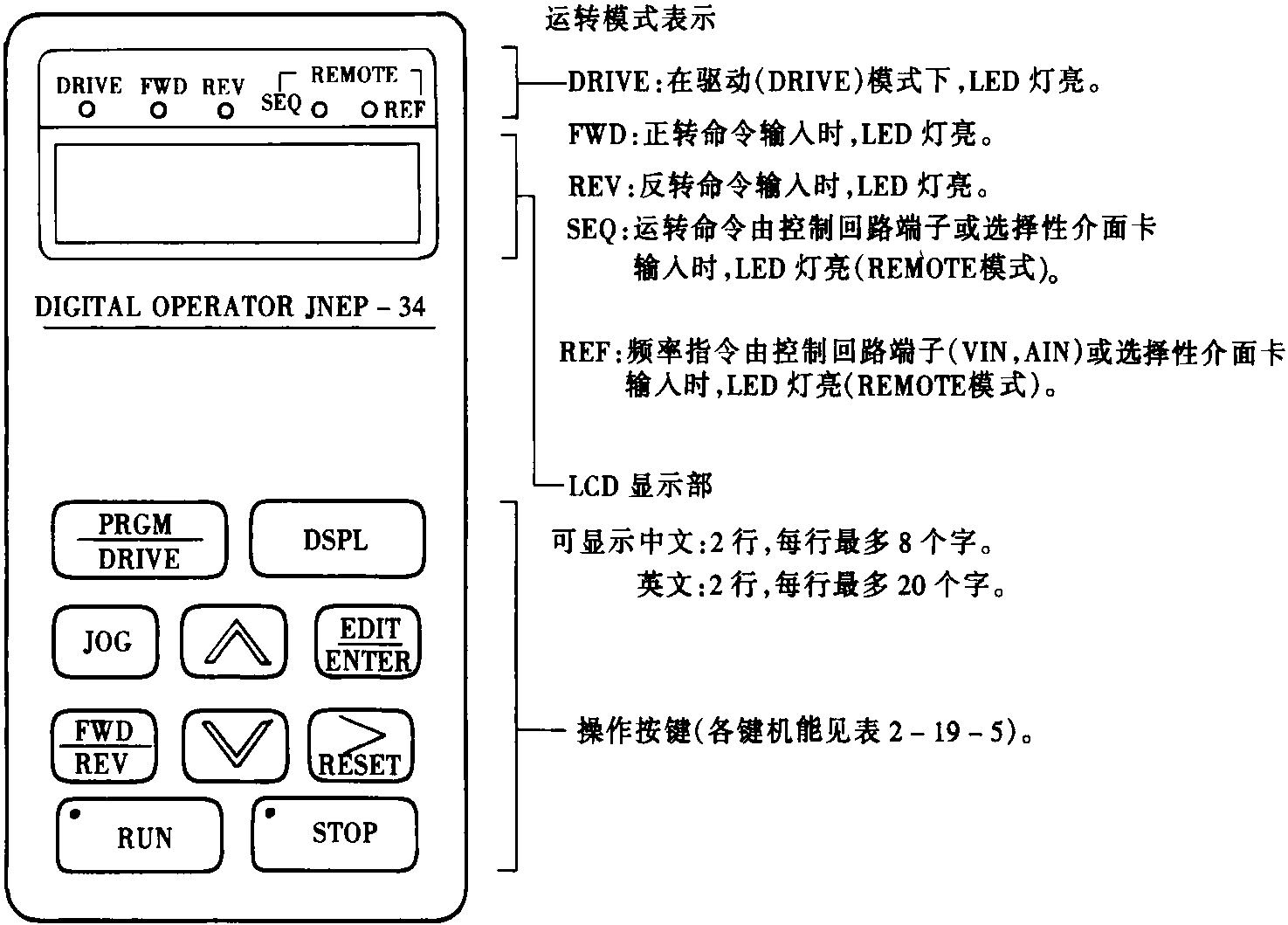

圖2-19-10 LCD操作器各部分的名稱和用途

（1）7200GS的標準設備是JNEP-34 LCD數字操作器，但也可以用JNEP-33LED數字操作器（可選）代替。這兩個數字操作器的操作模式完全相同，只是顯示部分不同。

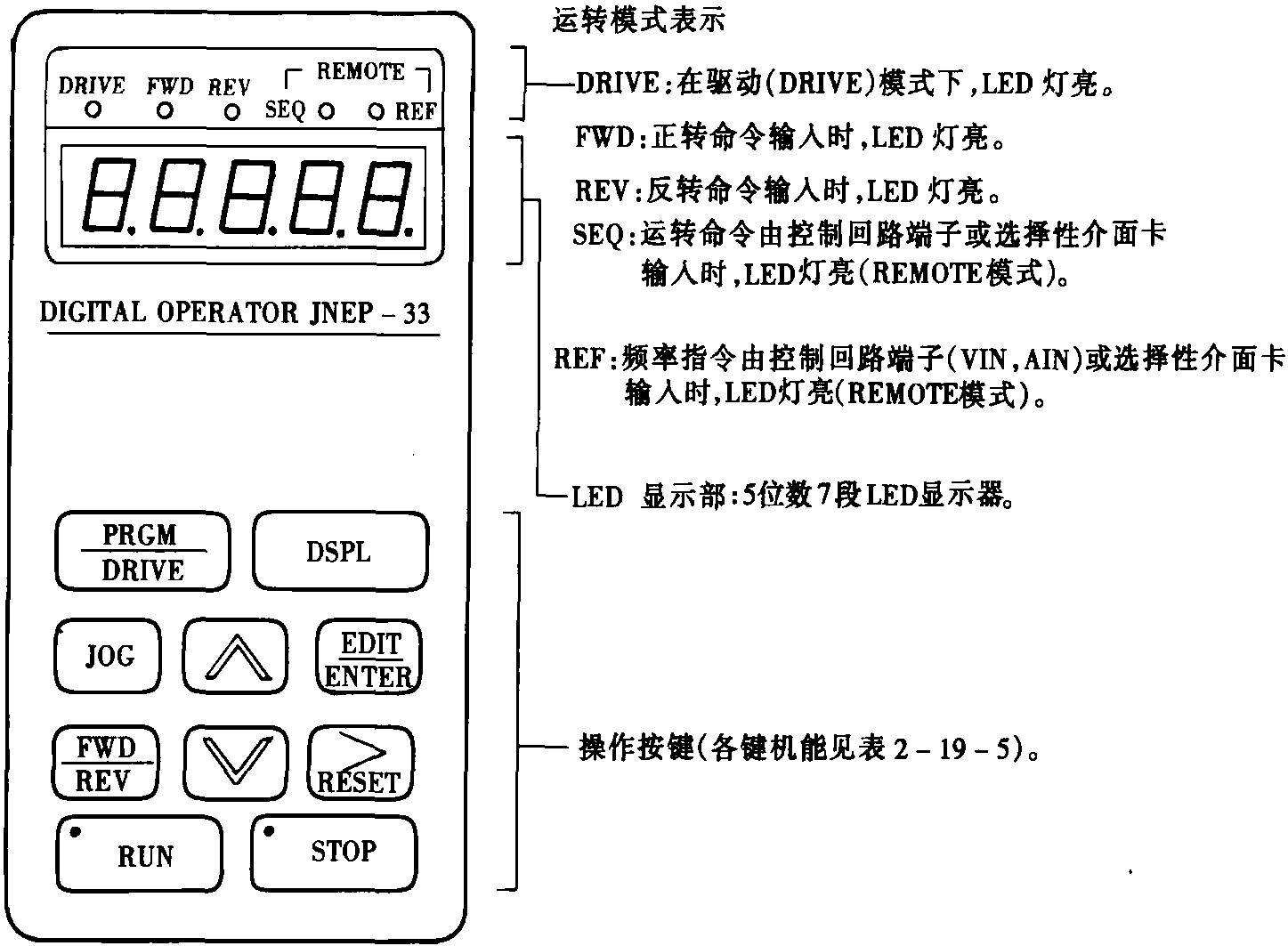

圖2-19-11 LED操作器各部分的名稱和用途

（2）JNEP-34和JNEP-33數字操縱器具有“驅動模式”和“ PRGM模式”。僅當變頻器停止時，才可以通過按鍵在DRIVE模式和PRGM模式之間切換。變頻器可以在DRIVE模式下運行，參數內容可以在PRGM模式下更改。

根據操作條件，RUN和STOP指示燈可分為三種類型：“點亮”，“閃爍”和“熄滅”，如圖2-19-12所示。

（2）DRIVE模式和PRGM模式顯示的內容

鍵盤實際上是用來演示如何在DRIVE模式和PRGM模式下工作的，如圖2-19-13所示。

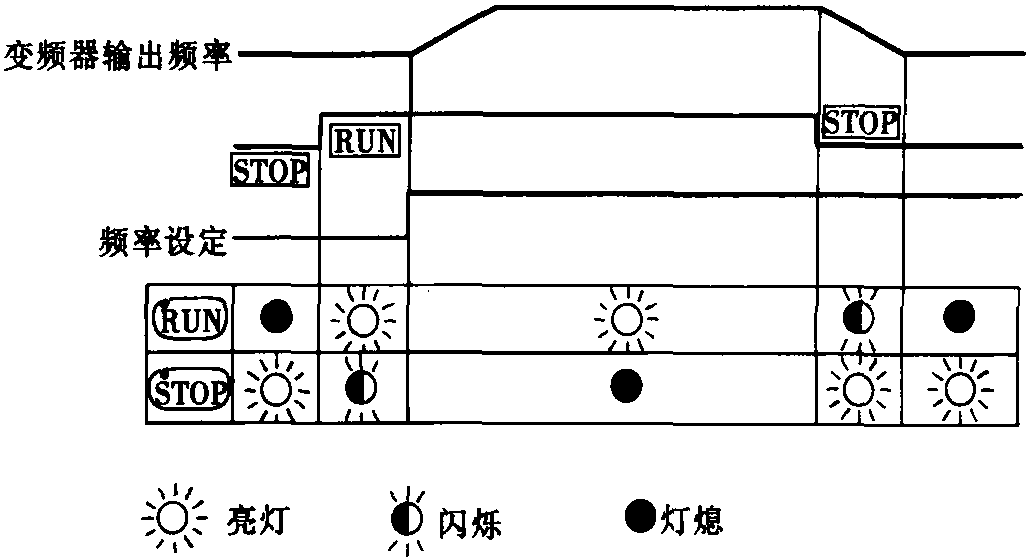

圖2-19-12三個RUN和STOP指示燈的顯示狀態

（1）打開電源，它將進入驅動器模式，并且當按下鍵時，它將切換到程序（PRGM）模式。

（2）如果在電源故障之前出現錯誤，請打開電源并進入DRIVE模式，并立即顯示電源故障之前發生的最后一個錯誤（使用U時）。 LED運算符，n=1?4，表示異常內容，n=1表示最近的異常，您可以使用鍵選擇n=1?4）。

（3）如果停電前沒有問題，則根據參數bn-10的設置值顯示不同的監視內容。

（4）當我按刪除它時，什么也不顯示。

（5）如果在驅動器模式下同時按下和鍵，則可以看到Sn-和Cn-參數組，但是只能進行監視，并且無法進行設置。

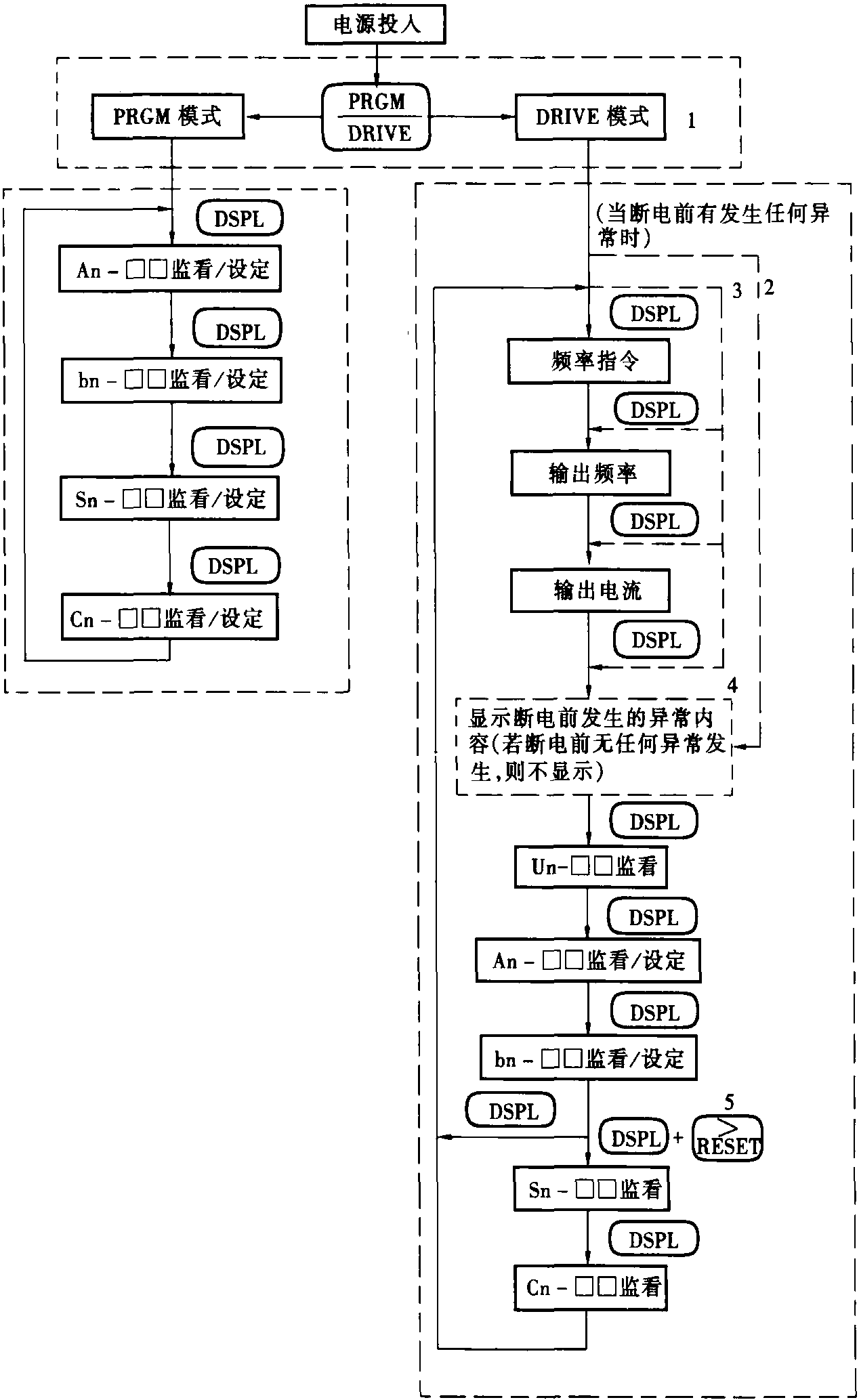

圖2-19-13在DRIVE模式和PRGM模式下的鍵盤演示

（3）參數組描述

7200GS的所有參數可以分為以下參數組，如表2-19-6所示。

表2-19-6參數組分類

參數組內容參數組內容An-□□頻率指令Sn-□□系統參數（只能在停止后設置）bn-□□運行期間可以更改的參數Cn-□□控制參數（只能在停止后設置） ）

無論上述參數組可以設置可在Sn系03（操作狀態被設置）。 Sn-03的設置（運行狀態）如表2-19-7所示。

表2-19-7 Sn-03（工作狀態）兩種模式

Sn-03DRIVE模式PRGM模式僅設置和監視②可設置且僅監視0000①An，bnSn，CnAn，bn，Sn，Cn-0101③Anbn，Sn，CnAnbn，Sn，Cn

①初始設置。

②同時按和在DRIVE模式下監視Sn和Cn參數組。

③將Sn-03設置為0101，以便在試運行調整后不再更改參數。

有一個用于監視的參數組Un-□□:您可以在DRIVE模式下監視一個參數組。

（4）使用數字運算符的示例

在執行:之前，必須將控制參數Cn-01設置為輸入電壓值。如果:電源為380V，請設置380。

根據圖2-19-14中的操作模式描述數字操作員的操作步驟。表2-19-8中列出了數字操作員的顯示。

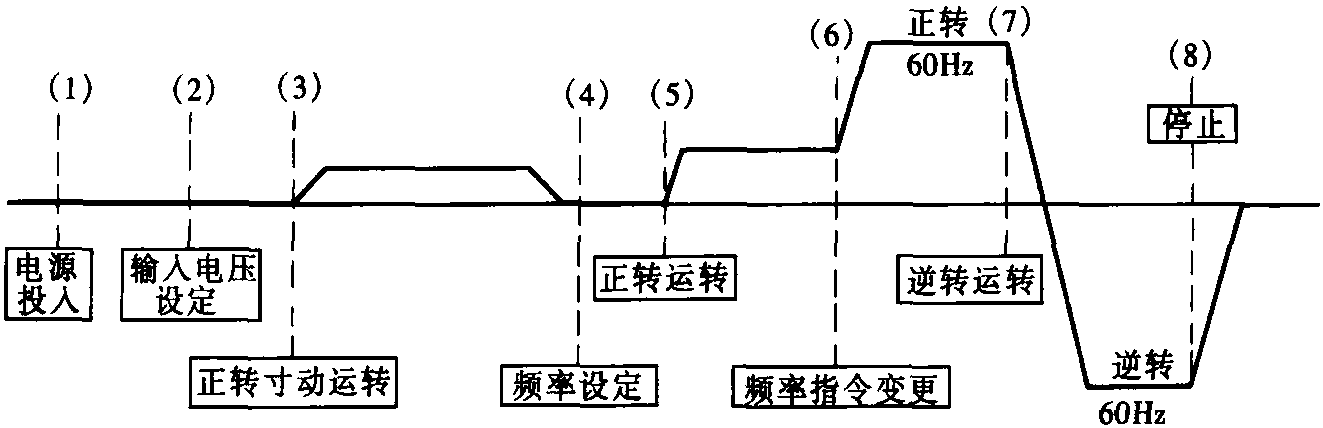

圖2-19-14假定的運行計劃

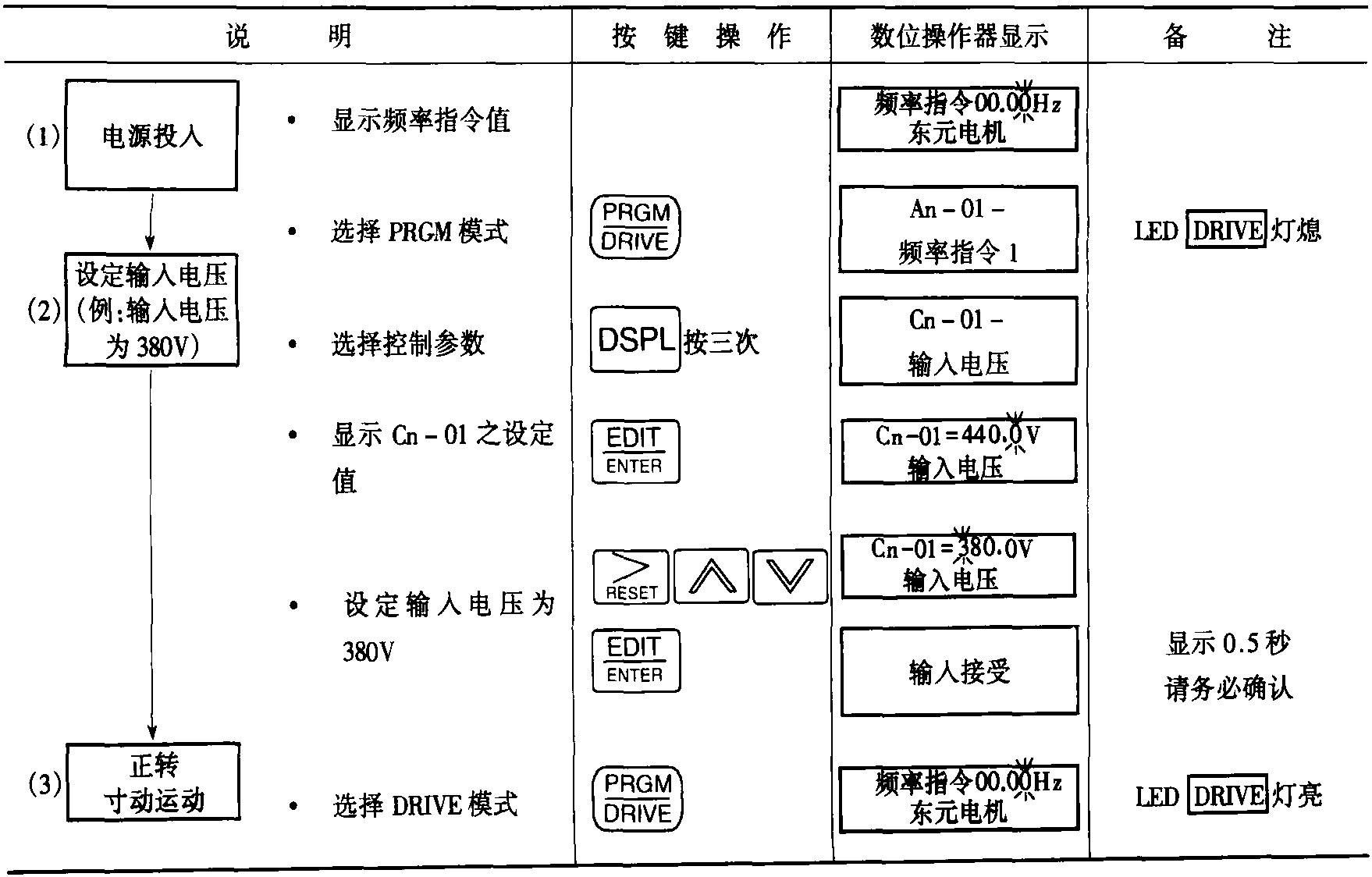

表2-19-8主要工作步驟表

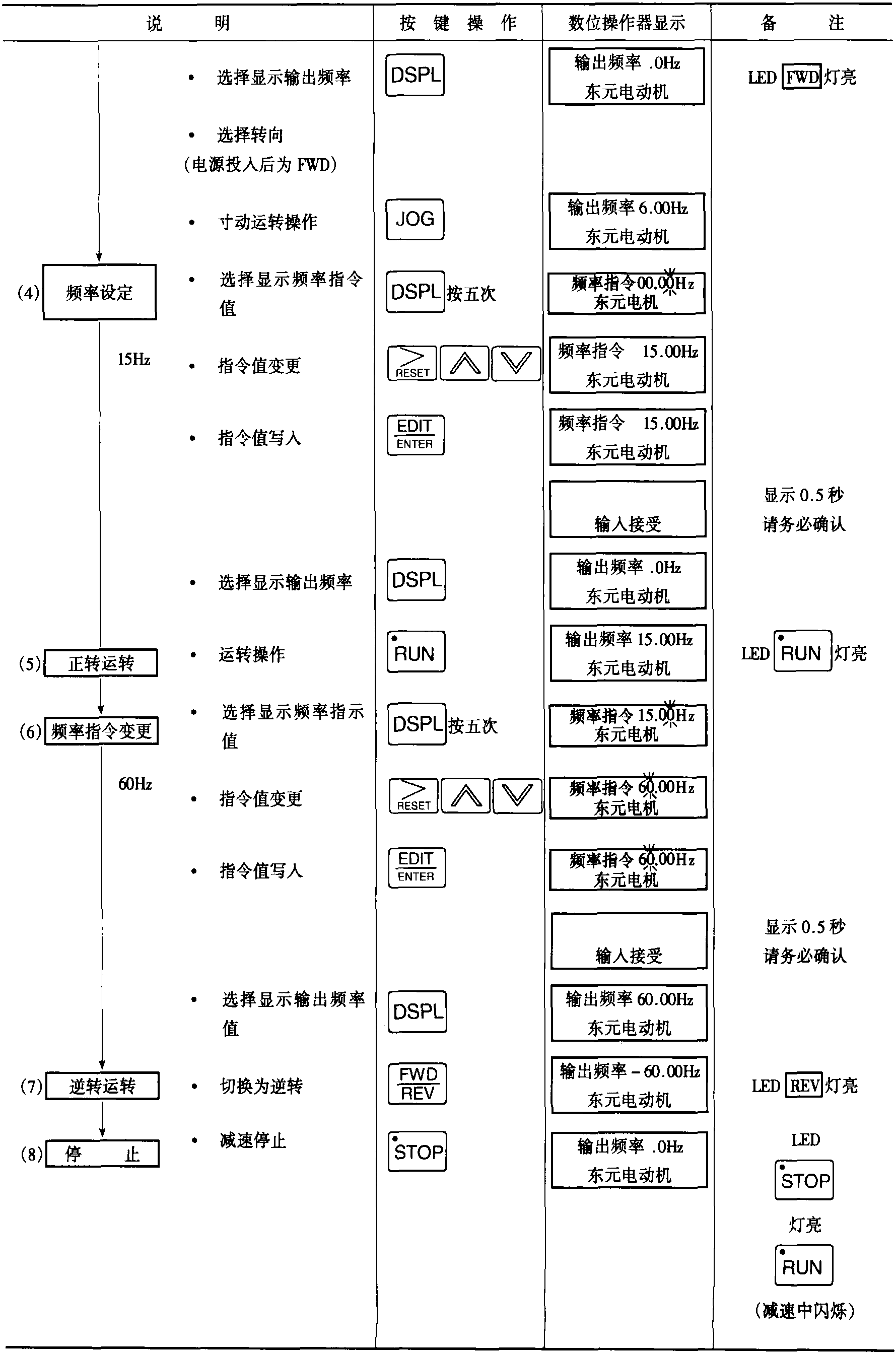

續表

（5）選擇控制模式

7200GS變頻器具有4種控制模式，您可以通過設置參數Sn-13來選擇所需的控制模式:

（1）GP: V/F控制模式（無PG反饋的V/F控制模式）。

（2）SL:無傳感器矢量控制模式（自動電機參數測量-具有自動調節功能）。

（3）PID: PID節能控制模式。

（4）PG: V/F + PG回路控制模式（與速度反饋卡FB-C一起使用）。

對于上述4種控制模式，您可以通過設置參數Sn-13的第一和第二位數來根據各種使用要求選擇適當?shù)目刂颇Ｊ?。有關控制模式的選擇，請參見表2-19-9。

表2-19-9參數Sn-13的選擇控制方法

Sn-13設定值LCD屏幕顯示

（中文版）

說明00Sn-13=00

V/F控制模式

GP: V/F控制模式（初始設置）01Sn-13=01

SL控制模式

SL:無傳感器矢量控制模式10Sn-13=10

PID控制模式

PID: PID節能控制模式11Sn-13=11

PG控制模式

PG: V/F + PG閉環控制模式

操作注意事項:

（1）出廠標準設置為V/F控制模式（GP控制模式），要更改為其他控制模式，必須首先遵循上述步驟，更改參數Sn-13，然后打開電源。關閉（關閉電源），在數字操作員指示燈消失（打開電源）之后打開電源。

（2）在無傳感器矢量控制模式（SL控制模式）下，首次操作期間，應使用參數Sn-29的自動整定功能進行電機參數測量。當在另一種控制模式下切換回SL模式時，應使用參數Sn-29自動重新測量電動機參數。
