一、電機概述

電機，俗稱“馬達”，是指根據電磁感應定律實現電能轉換或傳輸?shù)碾姶叛b置。在電路中使用字母“M”(舊標準使用“D”)。它的主要功能是產生驅動扭矩。發電機作為電器或各種機器的動力源，在電路中用字母“G”表示。電機的大部分工作原理都是基于電磁感應和電磁力定律。其構造的一般原理是利用有效的磁性和導電材料，形成磁路和能產生電磁感應的電路，以產生電磁功率和轉矩。

電磁感應基本原理：

（1）：電磁感應定律：運動的導體在磁場中切割磁力線后會在導體中產生感應電動勢。感應電動勢的大小是E=BLV，b是磁場強度。l是導體切割磁力線的有效長度(垂直長度)，v是導體在磁場中的移動速度。

（2）：電磁力定律：磁場中的載流導體會受到電磁力的作用。電磁力F=BIL，B是磁場強度，I是導體中的電流，l是切割磁力線的有效長度。

感應定律和電磁力定律結合在一起，構成了電功率和機械能轉換的基礎。

用于機械系統和電氣系統之間能量轉換的電動機。它應該有兩個可以相對移動的部分?；陔姶帕υ淼碾姍C(jī)由建立勵磁磁場(由導體中的電流或永磁體產生)的部件和感應電動勢并流過工作電流的感應部件組成。對于旋轉電機，這兩部分的靜止部分稱為定子，旋轉部分稱為轉子。轉子之間有一個氣隙，以促進旋轉。

一般基于電磁力原理的電機，在定子和轉子上裝有繞組，作為勵磁電流和工作電流的載體。電機也可以由永磁體勵磁，而不是相關部件上的勵磁繞組。

二、常見型號劃分

常見標注產品型號：

4A YXD-150，4A YXD-180，DD變頻電機，AQ1系列變頻電機，DDM系列變頻電機

具體規則如下：

前兩個型號是洗衣機用的單相異步電機，Y代表異步，D代表單相，150和180是指電機的額定功率，4A是指電機的極數。

而DDAQ1系列有24極，DDM系列有12極。都是無刷永磁同步電機。

電機的分類：

1.按電機的功能可分為：電動機、發電機、專用電動機。

2.根據電機的運動方式，可分為旋轉電機和直線電機。

3.按電機的電流類型，可分為DC電機和交流電機。其中，交流電機又可分為同步電機和感應電機。

4.按電機的相數可分為單相電機和多相(常用三相)電機。

5:按電機容量可分為：大、中、小、微型電機。

三、單相異步電機介紹

電機的結構與電機的用途、轉速、防護類型、通風冷卻方式、安裝形式等因素有關。不同類型的電機雖然結構不同，但都是由固定部分、旋轉部分和輔助部分三部分組成。輔助部件有軸承、電刷裝置、冷卻器等。

固定部分主要由定子底座、機座、定子鐵芯、定子繞組、端蓋、支撐固定件等組成。

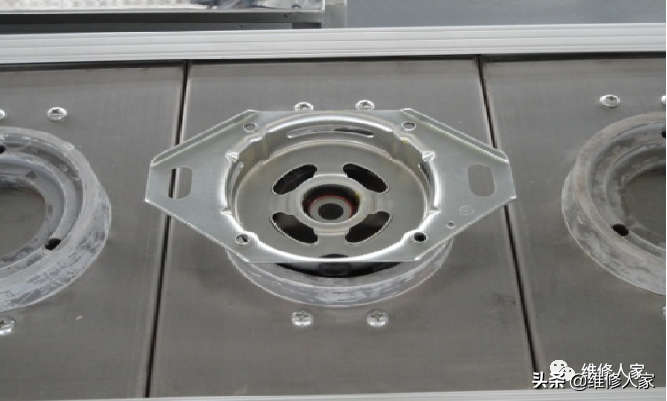

1、單相異步電機的結構

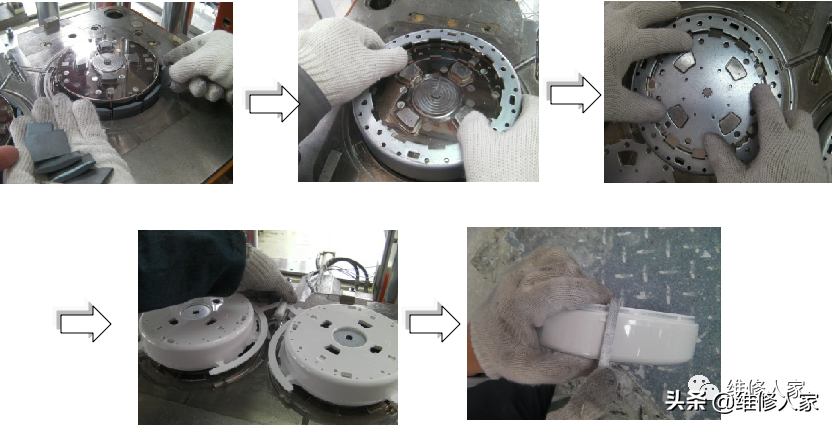

2、單相異步電機定子制作過程

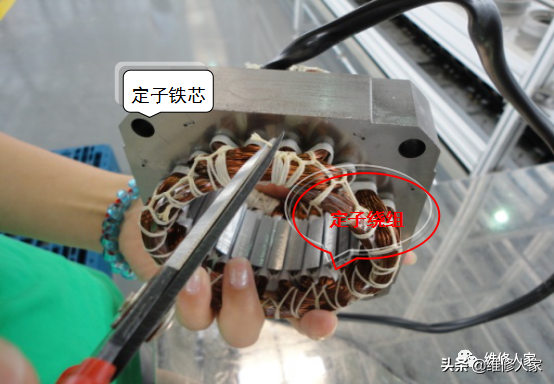

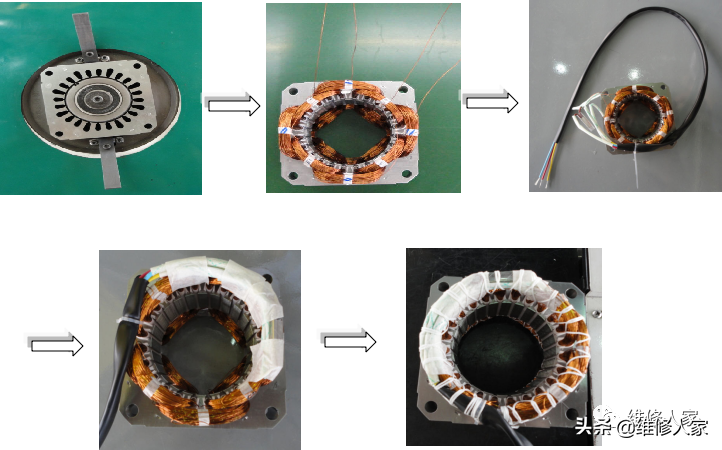

3、定子流程

整個單相異步電機的定子結構不是很復雜，但是它的制造工藝非常精細。

主要步驟是：

插紙、插杯、插線、插絕緣、修整、插絕緣、去漆、穿通、焊接、定位、手工裝訂。

裝訂、機械裝訂、精細整形、外觀修整、性能測試和絕緣漆浸漬。

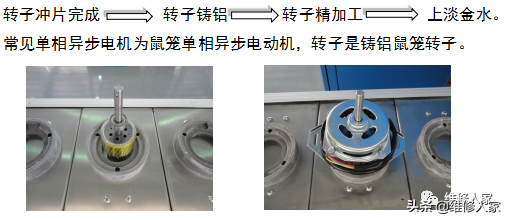

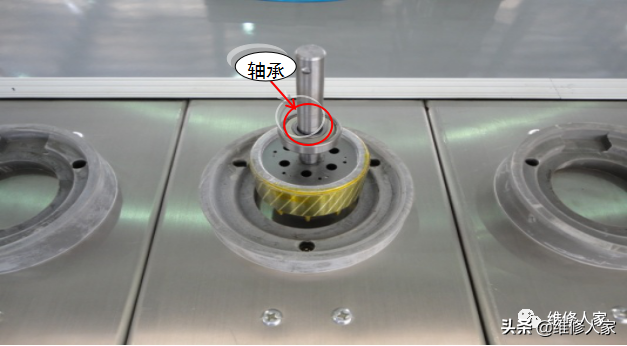

4、單相異步電機的轉子制作過程

5、單相異步電機的特點

一種由220V單相交流電源供電的電動機，功率小，主要做成小型電動機。

它廣泛應用于單相異步電動機，如家用電器(洗衣機、冰箱、電風扇

風扇)、電動工具(如韓

產生電流，電流與氣隙中的基本磁場相互作用，產生電磁轉矩，驅動電機

機械負載，驅動它旋轉。

異步電動機運行效率高，工作特性好，從空載到滿載都很接近。

勻速運行可以滿足大部分農業生產機械的傳動要求。當異步電動機運行時，它必須

需要從電網中抽取無功勵磁功率，使電網的功率因數變壞。由于異步電機的速度

且調速性能差。感應電動機

主要用作電機。

四、變頻AQ1和DD電機介紹

AQ系列變頻電機和DD系列電機原理基本相同，安裝尺寸相同。轉子結構上的區別是少了定位磁鐵、安裝板和花鍵，但本質上沒有太大區別。轉子外徑相同，磁鋼數量和尺寸相同。由于AQ1系列電機用于斜鼓或前開式鼓，所以對頂開式鼓沒有定位要求，所以定位磁鐵較少，在電氣控制上也有相應的區別。除了霍爾板之外，定子是相同的。

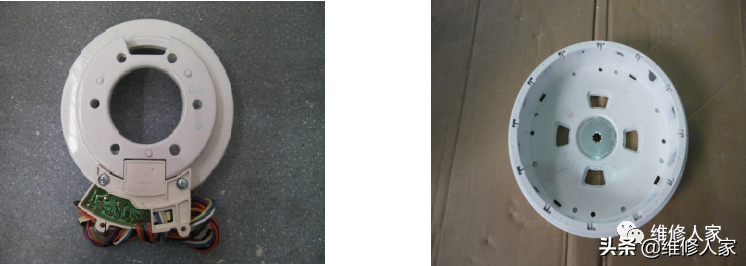

1、AQ1電機的主要結構是由定子和轉子兩個部分組成

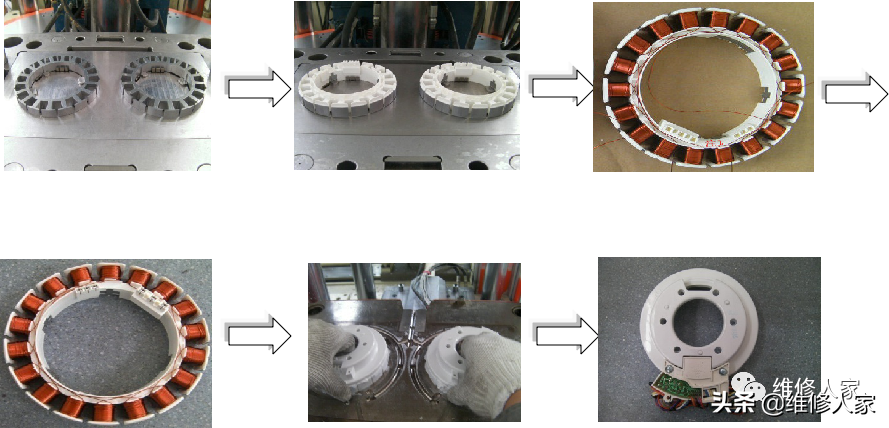

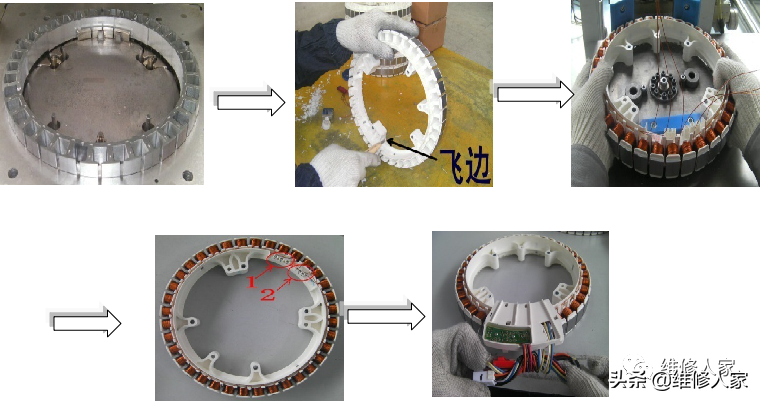

2、DD定子制作過程

DD電機定子由霍爾板組件和DD定子線圈組成。DD定子線圈通過纏繞DD定子絕緣完成。具體制作過程見下圖：

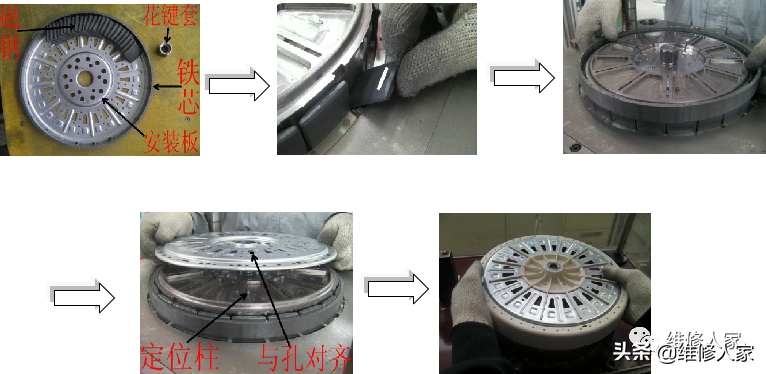

3、AQ1電機轉子制作過程

DD轉子由轉子磁鋼、轉子安裝板、轉子鐵芯和花鍵套組成，由PBT注塑機注塑而成。

4、AQ1電機的額定數據

電源：DC280V

額定時間：連續

輸出額定值：200瓦(800轉/分)參考值

極數：24極

絕緣等級：E級

旋轉方向：左右旋轉。

用途：產品內置于機器中。

應用環境：溫度-5 ~ 40，濕度低于85%RH

儲存環境：溫度-5 ~ 40，濕度低于85%RH

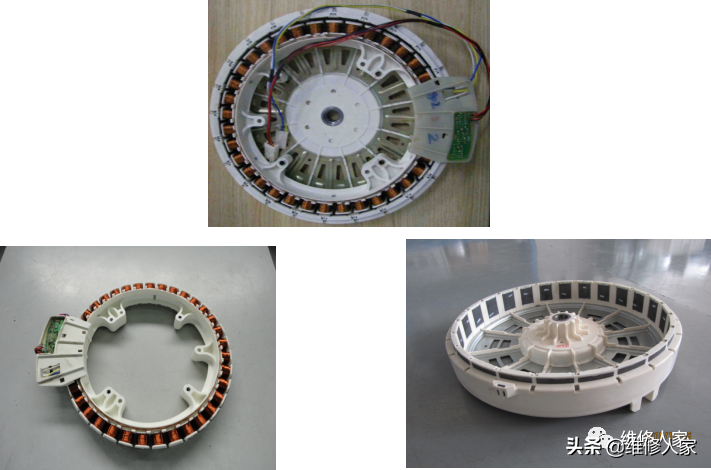

5、DDM系列電機結構介紹

DDM系列電機也是由定子和轉子組成。

6、DDM定子制作過程

7、DDM轉子制作過程

五、電機的調速

通過改變電機的級數、電壓、電流和頻率，可以改變電機的轉速，使電機達到更高的性能。

一）、變極對數調速方法

這種調速方法是通過改變定子繞組的紅色接線方式來改變籠型電機的定子極數，達到調速的目的。其特點如下：

1.它具有堅硬的機械性能和良好的穩定性；

2、無滑差損失，效率高；

3、接線簡單，控制方便，價格低廉；

4.有步進調速，步差大，無法獲得平滑調速；

5.可與調壓調速、電磁轉差離合器配合使用，獲得高效平滑的調速特性。

這種方法適用于不需要無級調速的生產機械，如金屬切割機、電梯、起重設備、風機、水泵等。

二）、變頻調速方法

變頻調速是一種改變電機定子電源頻率，從而改變其同步轉速的調速方法。變頻調速系統的主要設備是提供變頻電源的變頻器。變頻器可分為交-DC-交變頻器和交-交變頻器。目前，國內使用最多的是交-DC-交變頻器。其特點：

1、效率高，調速過程中無附加損耗；

2、應用范圍廣，可用于籠型異步電機；

3.調速范圍大，特性硬，精度高；

4.技術復雜，成本高，維護困難。

5.這種方法適用于要求精度高、調速性能好的場合。

三）、串級調速方法

串級調速是指在繞線式電機的轉子回路中串聯可調附加電勢，改變電機的轉差率，達到調速的目的。大部分轉差功率被串聯的附加電勢吸收，然后用附加裝置將吸收的轉差功率返回電網或轉換能量利用。根據轉差功率吸收利用方式，串級調速可分為電機串級調速、機械串級調速和晶閘管串級調速，多采用晶閘管串級調速，其特點是：

1、調速過程中的轉差損耗可以反饋到功率

4.晶閘管串級調速功率因數低，諧波影響大。

5.該方法適用于風機、水泵、軋機、礦井提升機和擠壓機。

4)繞線式電機轉子串聯電阻的調速方法

繞線式異步電動機的轉子串聯附加電阻，增加了電動機的轉差率，使電動機以較低的速度運行。串聯電阻越大，電機轉速越低。這種方法設備簡單，控制方便，但轉差功率以發熱的形式消耗在電阻上。它是一種有級調速，具有軟機械特性。

五）、定子調壓調速方法

當改變電機的定子電壓時，可以得到一組不同的機械特性曲線，從而得到不同的轉速。由于電機的轉矩與電壓的平方成正比，最大轉矩下降很多，其調速范圍小，使得一般的籠型電機難以應用。為了擴大調速范圍，應采用轉子電阻大的籠型電動機進行調壓調速，如專門為調壓調速設計的力矩電動機，或在繞線式電動機上串聯頻敏電阻。為了擴大穩定運行范圍，當轉速在2: 1以上時應采用反饋控制，以達到自動調速的目的。

電壓調節的主要裝置是能提供電壓變化的電源。目前常用的調壓方式有串聯飽和電抗器、自耦變壓器和晶閘管調壓。晶閘管調壓是最好的。電壓和速度調節的特性：

1.調壓調速電路簡單，易于實現自動控制；

2.在調壓過程中，差動功率以發熱的形式消耗在轉子電阻中，效率較低。

3.調壓調速一般適用于100KW以下的生產機械。
