何帥1，2，裴新彪1，2，龔勛1，徐東福1，2，白悅1，徐志軍1。

(1)中國科學院長春光學精密機械與物理研究所，吉林長春130033；2.中國科學院大學，北京10039)

為了提高電機驅動系統的可靠性，采用三相全控橋H_PWM_ON_L_ON控制方式驅動電機旋轉，通過反電動勢過零檢測方式分析三個反向電動勢電壓與中性點的關系。采用功率MOSFET作為開關器件，用三個IR2101芯片驅動六個復合功率管實現精確換流。與傳統的H橋驅動系統相比，采用該驅動系統的無人機空載壽命提高了20%。驅動系統在-25下仍能穩定運行，響應速度提高了10%。

無傳感器無刷DC電機：三相全控橋：復合功率管；IR2101

TP273

文獻標識碼：A

10.16157/ISSN . 0258-7998

中文引用格式：何帥，裴新彪，宮勛，等.多旋翼無人機DC電機驅動系統的優化[J].電子技術應用，2016，42 (9): 2-5，9。

英文引用格式：何帥，裴新彪，龔勛，等.多旋翼無人機直流電機驅動系統優化[J].電子技術的應用，2016，42(9):2-5，9。

0 引言

近年來，多旋翼無人機的研究和應用范圍逐漸擴大，大多數無人機采用無傳感器無刷DC電機作為動力基礎。無傳感器無刷DC電機是一種外轉子結構，螺旋槳通過驅動系統高速旋轉。無刷DC電機主要分為兩種，一種是有霍爾位置傳感器控制的，一種是沒有霍爾位置傳感器控制的。霍爾傳感器控制的無刷DC電機結構相對復雜，可靠性差。無位置傳感器控制的DC電機應用范圍廣，可靠性高，比霍爾傳感器控制有很大優勢。因此，無傳感器控制現在被廣泛使用。

在無刷DC電機的無傳感器控制中，沒有傳感器直接檢測轉子位置，但是在電機正常運行時，仍然需要轉子位置信號來控制電機換向。因此，如何獲得準確的轉子位置信號并控制電機換向成為無傳感器無刷DC電機控制的關鍵。目前轉子獲取方法主要有反電動勢三次諧波積分檢測法、磁鏈估計法、續流二極管檢測法、擴展卡爾曼濾波法、反電動勢過零檢測法等。如果用DSP作為DC電機的主控芯片[1-2]，由于其強大的運算能力，可以快速準確地啟動和控制電機，但其成本較高，電路結構相對復雜，低速位置存在檢測誤差。

本文基于反電動勢過零檢測原理，采用三路六臂全控橋式驅動電路，用復合功率器件代替普通MOSFET。控制模塊采用高可靠性、高集成度、控制功能強、低電壓、低功耗的C8051F500單片機實現，外圍電路結構簡單、響應速度快、可靠性高。采用軟硬件啟動和PWM調速相結合的方式實現電機的啟動和穩定運行[3-4]，極大地提高了多旋翼無人機無刷DC電機的調速控制功能。

1 反電勢過零檢測

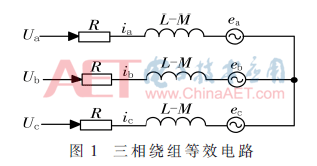

無傳感器無刷DC電機反電動勢過零檢測法的基本原理是：電機定子繞組采用星形連接，檢測電樞繞組產生的梯形反電動勢波。在該系統中，三相電橋的控制方式為成對導通，采用H_PWM_ON_L_ON(上橋臂的MOSFET為PWM調制，下橋臂的MOSFET為常數)調制方式。每相繞組正向和反向?qū)?20電角度，即兩個功率管每時每刻導通，每60電角度換一次相。然后通過檢測非導通相反電動勢的過零點得到轉子位置【永磁無刷DC電機三相繞組等效電路如圖1所示。

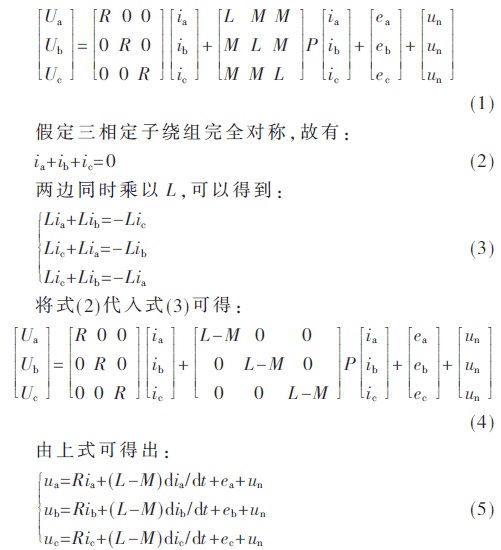

u相電壓、R相電阻、I相電流、L-定子繞組自感、M-定子繞組互感、E相電勢、非定子繞組中性po

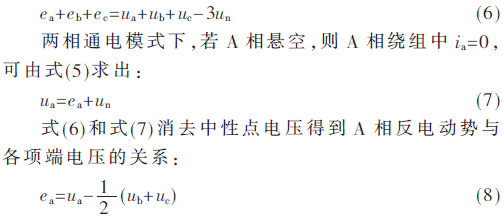

對于星形連接的三相DC無刷DC電機，在兩相通電方式下，滿足公式(2)，在反電動勢波形的過零點附近，導通的兩個相反電動勢的絕對值大小相等，符號相反。所以以上三個公式可以加在一起得到：

因此，當懸浮相繞組的端電壓與中性點電壓相比較時，可以得到轉子繞組反電動勢的過零時刻。

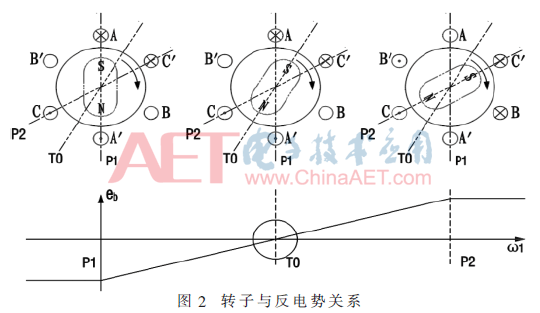

取電機正常工作狀態，增加T0時轉子位置的狀態，細化轉子位置的變化過程，得到如圖2所示的轉子位置與反電動勢的關系。

在P1，電流從A相繞組流入，從C相繞組流出。此時，線圈AA’受到逆時針方向的電磁力，而轉子受到順時針方向的力。同時CC '也會作用在轉子上，使其順時針作用，由于B相繞組切割磁力線而產生負反電動勢。當轉子順時針旋轉30電角度時，在T0，B相繞組的運動方向與磁力線平行，反電動勢為零，產生過零信號。當轉子繼續旋轉30電角度并到達P2時，就是換向時間。控制電流從B相繞組流入，從C相繞組流出，依此類推。但由于三相全橋噪聲過大，電機繞組在換相時有續流過程，會造成雜散噪聲干擾電路的換相信號和換相的準確性[6-7]。因此，為了優化換相系統，我們采用延遲換相，即延遲避免繞組電感續流過程，然后檢測過零點。

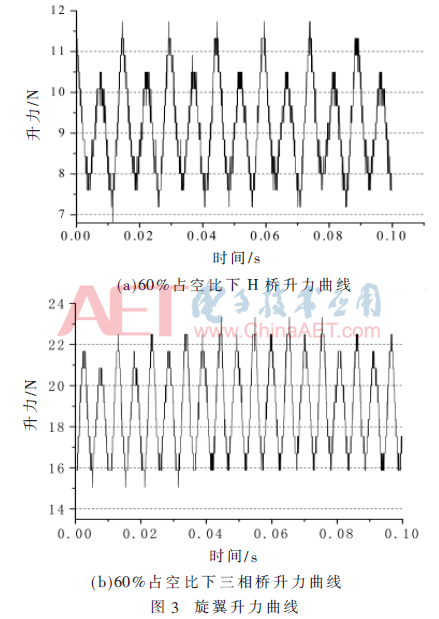

為了優化驅動系統，采用三相電橋代替原H橋，搭建了電梯測試實驗平臺。實驗平臺的輸出由TDS2014C示波器實時顯示，在相同占空比下可以測量H橋和三相電橋驅動的旋翼產生的升力。實驗結果如圖3(a)和3(b)所示。

從圖3(a)和3(b)可以看出，三相電橋驅動的電機產生的升力在相同占空比下是H橋的近兩倍。

2 直流電機總體結構

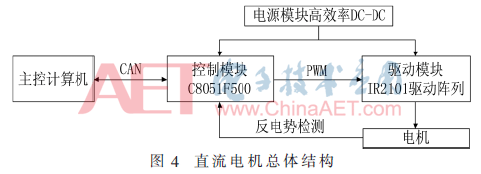

如圖4所示，無位置傳感器無刷電機可分為四個模塊：高效率DC-DC DC電源模塊、控制模塊C8051F500單片機、驅動模塊IR2101驅動陣列和反電動勢檢測模塊。該模塊充分考慮電池的瞬時高壓和浪涌電流，在保證高耐壓和強過流的前提下，用DC-DC替代LDO供電。控制模塊選用高可靠性、高集成度、控制功能強、低電壓、低功耗的MCU，構建通信快速準確、實時控制的控制器。采用三組全控橋式驅動方式，可驅動電機高速反轉運行。

3 硬件系統優化

3.1 端電壓檢測電路優化

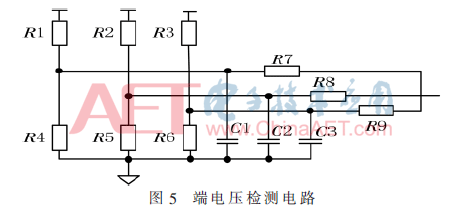

端電壓檢測電路如圖5所示。端電壓檢測電路作為整個硬件設計的核心，將檢測到的三個反電動勢延時信號的過零信號直接傳輸給MCU。轉子轉過30電角度后，MCU通過I/O口發出相應的控制字，改變PWM信號的值，從而改變DC電機中功率MOSFET管的導通順序，進而控制DC電機的轉速和方向，使電機運行穩定，響應迅速。

3.2 電源模塊優化

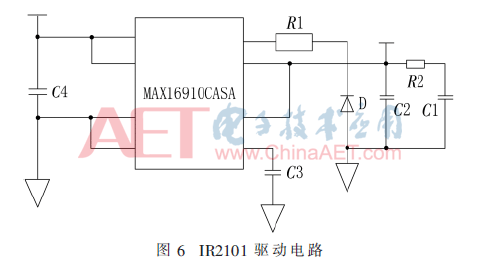

本系統采用的主控制器為C8051F500單片機，工作電壓為3.3V，驅動模塊采用TI公司的IR2101，工作電壓為12 V，供電電壓為24 V，為整個驅動系統提供混合電壓系統。以TI公司的MAX16910CASA芯片為核心，設計了一款高效的降壓DC-DC電源模塊，替代原有的低壓差線性穩壓器(LDO)電源模塊，并分別針對MCU和IR2101優化了電源模塊，為整個系統提供了更加穩定可靠的電源。典型電路如圖6所示。

3.3 驅動模塊IR2101陣列優化

為了蘇恩

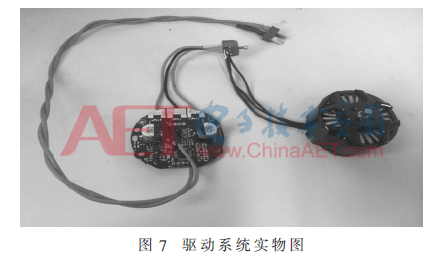

以前，該系統使用三個P型MOSFET和三個N型MOSFET作為三相電橋的開關器件。但由于P型MOSFET阻抗較大，響應速度相對較慢，為了優化開關器件，本系統使用了6個PSMN5R5功率MOSFET管作為開關器件。通過對比實驗可以清楚的看到，所有N型MOSFET的響應速度明顯快于原來的三個N型和三個P型橋。驅動系統的物理圖如圖7所示。

3.4 功率管優化

實驗平臺：350 W無刷無傳感器DC電機、1 GHz、5 GSA/s TDS2014C示波器、DFY儀表電源箱、電機驅動系統模塊、真實飛機。

將原驅動系統和優化后的驅動系統分別安裝在飛機的兩臂上，測量轉速和響應速度。通過DSP主控，優化前后向驅動系統輸入相同的PWM信號，通過轉子轉速變化的快慢來衡量響應速度。

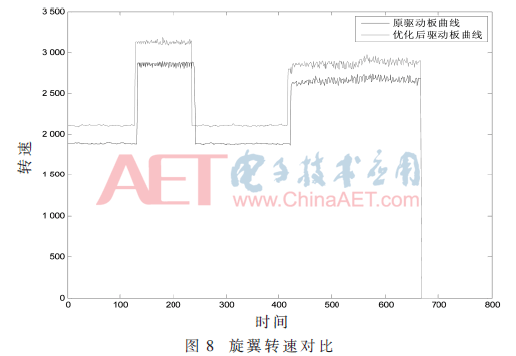

圖8示出了轉子速度比較的實驗結果。X軸是時間，Y軸是速度，藍色曲線是原驅動系統的轉子速度隨時間變化的曲線。綠色曲線是優化系統的轉子速度隨時間變化的曲線。從圖中數據可以看出，優化后的系統響應速度提高了10%，轉子轉速提高了10%。

圖9是在2 000轉/分的給定速度下帶負載的電機的反電動勢的波形圖。可以看出在反電動勢的過零點附近有很好的單調性，持續時間長，可以很好的避免假過零現象。

0

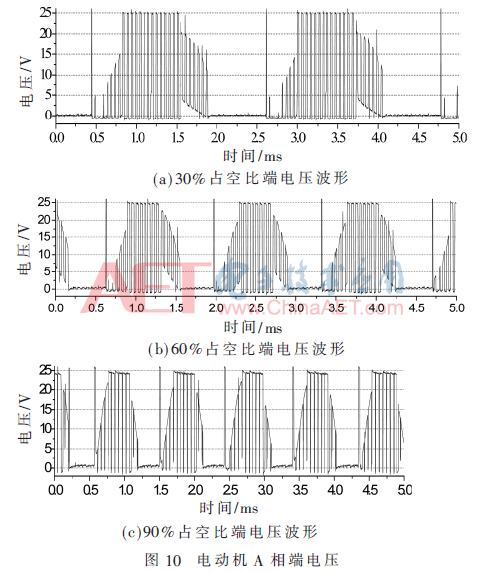

當DC電機正常運行時，DC電機A相端電壓的測量波形如圖10所示。從圖10(a)可以看出，三相全控橋的總價從0.46 ms~2.64 ms變化6次，這是一個完整的電氣周期。在0.47 ms~0.83 ms，電周期的第一個扇區，下橋臂B相恒通，上橋臂C相PWM調制。不僅端電壓始終與調制信號保持同步，而且在每個電周期中六個扇區的時間間隔是均勻的。結合圖10(b)和圖10(c)可知，驅動電路板的占空比與電周期成反比，與轉速成正比，每個電周期的六個扇區的時間間隔是均勻的，端電壓的輸出波形由全控橋式電路的調制信號控制。實際安裝證明，本文研究的驅動板能夠驅動無刷DC電機正常運行，為無人機飛行提供足夠的動力。

4 實驗結果及分析

通過理論分析和實驗驗證，以6只N型MOSFET功率管為核心，采用三相全控橋PWM控制的驅動電路，DC電機的響應速度提高了10%，換相精度提高了50%，轉子升程提高了50%，電機效率達到了預期水平。驅動系統的整體可靠性明顯提高，能夠更好地滿足多旋翼無人機的實際應用需求。

5 結論

[1]董磊。DSP原理及在電機控制系統中的應用[M]。北京：北京航空航天大學出版社，2007。

王宏偉，無位置傳感器無刷DC電機DSP控制技術[J].電力電子技術，2005，39 (6): 102-104。

許大中，何以康。電機控制(第二版)[M]。杭州：浙江大學出版社，2002。

宋海龍，楊明，樊宇，等.無刷DC電機的無傳感器控制[J].電機與控制學報，2002，6 (3): 208-212。

程世兵，張愛軍。IR2110在無刷DC電機驅動電路中的應用[M].機電元件，2010，12，30。

夏。無刷DC電機控制系統[M].北京：科學出版社，2009。

莊干成，杜玉萍。無傳感器DC無刷電機控制研究[J].制造自動化，2011，33 (8): 98-101。

李麗萍，易斌，許偉忠。無刷DC電機的控制研究[J].電動力學，2012，34 (3): 15-17。

孟磊，蔣紅，羅俊，等.四旋翼飛行器無刷DC電機調速系統設計[J].電子設計工程，2011 (12): 140-142。

[10]喬薇薇。四旋翼飛行器飛行控制系統的研究與仿真[D].太原：中北大學，2012。
