通過壓頭和流體損失計算兩個專題，與Ms初步探討了流體運動的機理，本期Ms再次回到流體運動研究的主題，分析計算流阻或風阻，用風阻連接圖代替實際管道，簡化了電機風路的計算。

管道流阻或風阻

兩個專項研究項目表明，當：流體通過管道時，無論是摩擦損失還是局部損失，相應的壓降都可以表示為流體的動壓

p=/gV2/2……(1)

公式(1)中——的局部損失系數

伽馬——嚴重(北/s3)

g—— 9.81 (m/s2)

V——流速(m/s)

設s為管道的截面積，q為流量，公式(1)可寫成

p=/gV2/2=/2gS2(SV)2=/2gS22=Z2

即 p=Z2……(2)

公式(2)中的Z=/2gS2稱為管道的流動阻力；如果流體是氣體，就叫風阻；對應不同類別的損失稱為摩擦阻力、增大的風阻、減小的風阻、轉向風阻、進口風阻和出口風阻。

流阻或風阻的串聯和并聯

當氣體通過管道時，通常會產生一種以上的損耗，即通過幾個風阻，它們可以串聯、并聯或串并聯。在計算和研究通風問題時，通常用風阻連接圖代替實際管道，稱為風路圖。

串聯風路

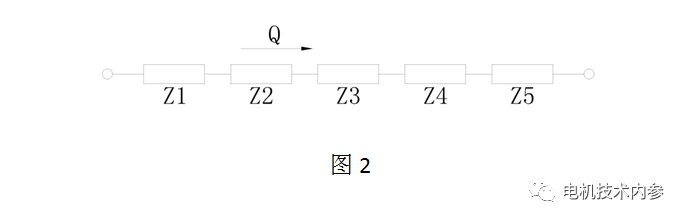

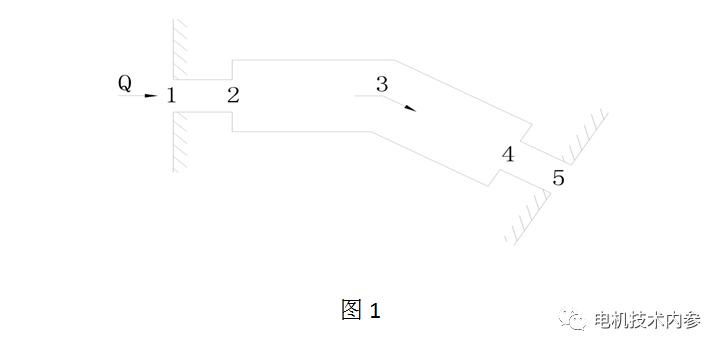

圖1所示的管道可以用風路圖2代替，其中Z1為進口風阻，Z2為膨脹風阻，Z3為轉向風阻，Z4為減少風阻，Z5為出口風阻。

如果管道較長，還需要考慮與管壁的摩擦力，即摩擦風阻Z6(圖中未顯示)。

通過圖2中所示的每個風阻的流速是相同的，也就是說，這些風阻在風道中串聯連接。

根據(2)，,公式，因?yàn)闅怏w流過整個管道或風道所需的所有壓力等于每個部分的壓力損失之和，因此，

ZdQ2=Z1Q2Z2Q2Z3Q2Z4Q2Z5Q2

ZD=Z1 Z2 Z3 Z4 Z5……(3)

當通過N個風阻時，

Zd=Z1 Z2 Z3 ……鋅=鋅……(4)

因此，當風路串聯時，合成風阻為各部分風阻之和。

串并聯風路

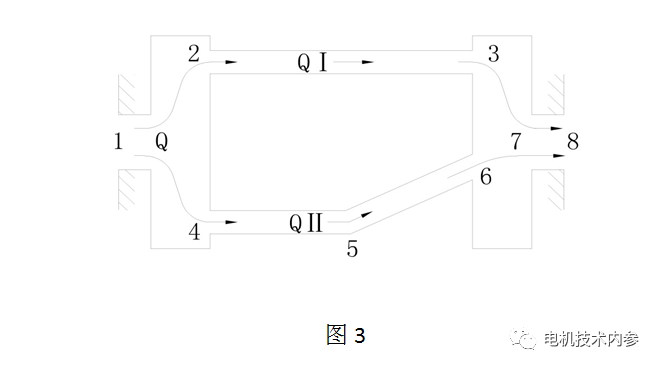

圖3示出了串并行流水線。

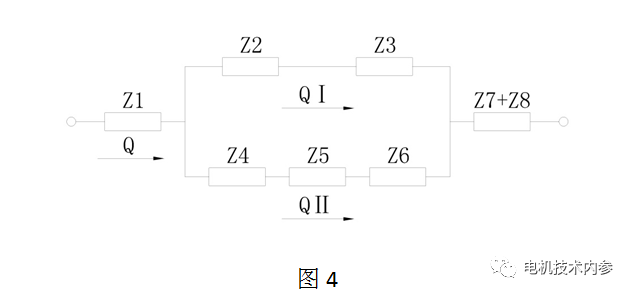

圖4是風路圖。

第一分支的壓降

p=ZQ2……(5)

在公式(5)中，Z1=Z2Z3

支管中的壓降

p=ZQ2……(6)

式(6)中z=Z4 z5 z6

因?yàn)榉种б缓投泄餐娜肟诤统隹?，所以兩個分支的壓降相等，即

p=p=p=ZdQ2……(7)

ZD=p/Q2=ZQ2/(QQ)2=Z/(1 Q/Q)2

=Z/(1Z/Z)2=1/(1Z1/Z)2

如果n個風阻并聯，等效風阻為

ZD=1/(1/Zn)2……(8)

因此，圖4中的風路徑的合成風阻是Z=Z1 Zd Z7 Z8。

綜合計算

設電機內流體帶走的損耗為p(單位：kW)，根據能量守恒關系所需的冷卻介質總流量為

q=p/(caa)(m3/s)……(9)

在公式(9)中，對于空氣，Ca——冷卻介質的比熱(j/m)為1100 j/m

a——冷卻介質通過電機后的溫升()，一般為15 ~ 20

在上面的討論中，管道或風路被簡化為流阻或風阻的網絡圖，合成的流阻或風阻Z以類似回路圖的形式通過串并聯求解得到，因此維持流量Q所需的補充流體壓力(從入口到出口的壓降)為

p=ZQ2 .……(10)

由此可見，研究流體力學的核心
