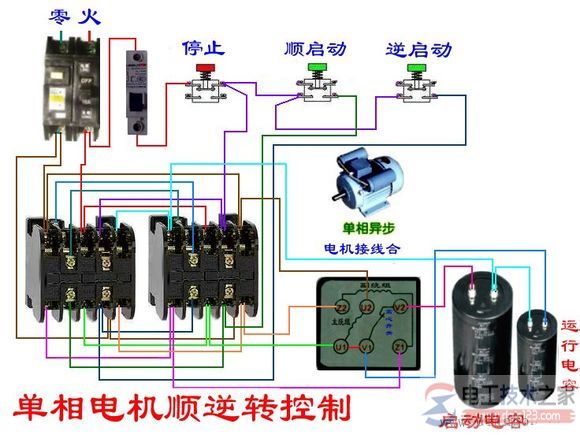

相關直流電機電容器的接線方法，單相電電機正反轉的商品接線方法，及其直流電機的運行基本原理，單相動滑輪的按鍵商品及電路原理圖，供大伙兒學習培訓參照。

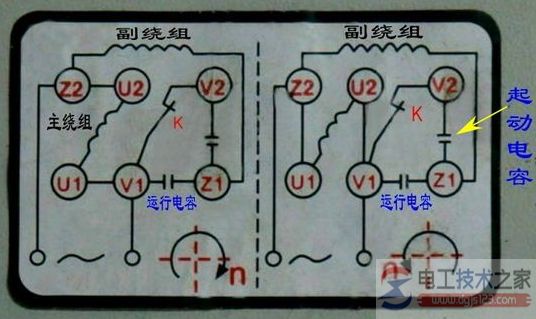

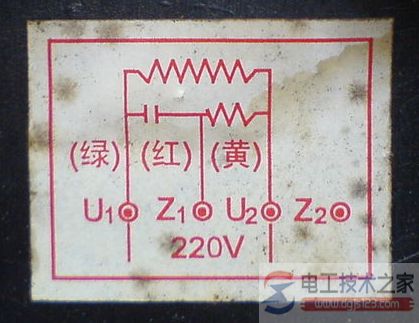

一、直流電機電容接線圖

單相容電動機有兩個繞阻，即運行繞阻和運作繞阻。

2個繞阻在室內空間上相距九十度。在運行繞阻上串連了一個容積很大的電力電容器，當運作繞阻和運行繞阻根據單相異步電機時，因?yàn)殡娏﹄娙萜鞴π惯\(yùn)行繞阻中的電流量在時間上比運作繞阻的電流量超前的九十度角，先抵達最高值。

在時間和空間上產生2個同樣的單脈沖電磁場，使電機定子與電機轉子中間的磁密中造成了一個電磁振蕩，在電磁振蕩的功效下，轉子中造成感應電動勢，電流量與電磁振蕩相互之間功效造成磁場轉距，使電動機轉動起來。

一般運作繞阻（主電磁線圈）電纜線徑較粗一點，運行繞阻（副線圈）電纜線徑偏細，用數字萬用表量運行繞阻比運作繞阻的阻值稍大一點兒。

二、直流電機運行基本原理

1、電阻器運行式（家用冰箱電動機等）；2、電容器運行式（木匠電刨電動機等）；3、電容器運行式（全自動洗衣機、電扇等）；4、電容器運行運行式。

電容器運行式電動機在電動機運行后電容器就關閉電源了，關閉電源基本原理是在電動機軸上有一個抽濾電源開關，做到一定轉速比電源開關就斷掉，假如斷不動運行線包便會損壞；電容器運行式電機電容在電動機運行或一切正常運行時都是在工作中、假如電容器容積縮小將導致電動機運行艱難，散熱風扇轉慢，風力減少常見故障。

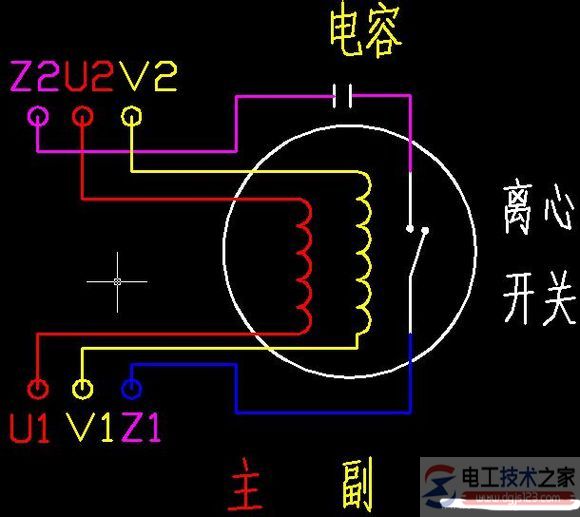

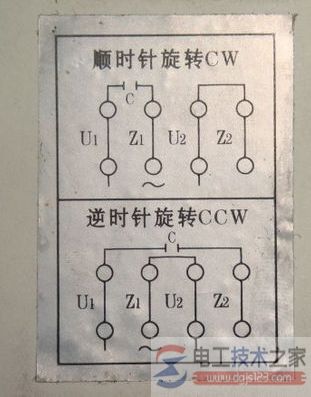

如圖所示：

三、單相容運行電動機常用電容器尺寸：

150---180W清洗電動機用12----14微法

120---150W清洗電動機用10----12微法

80----120W清洗電動機用8-----10微法

60----70W 脫干電動機用5-----6微法

30----60W 脫干電動機用4-----5微法

也要考慮到鋁包電動機還是銅心線電動機，是鋁錢電動機，電容器也要略微大一點。

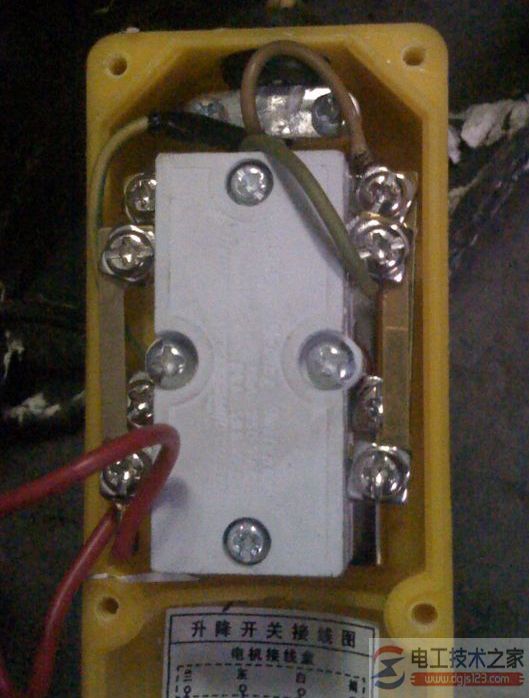

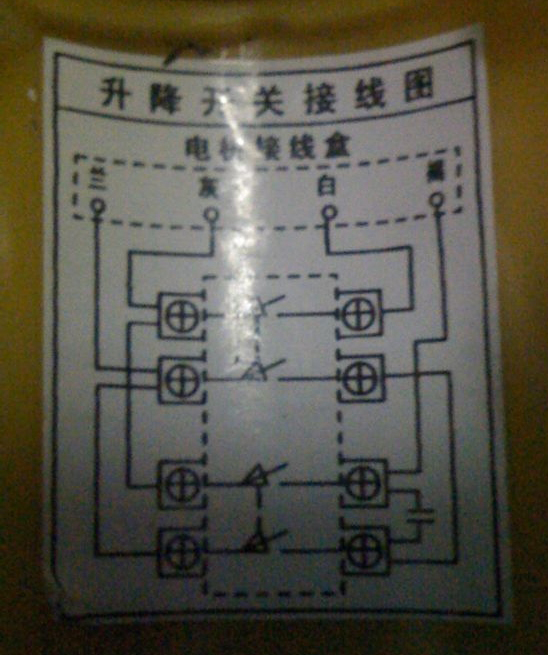

四、單相動滑輪的按鍵商品及電路原理圖：
