僅有了解了直流電機的正反轉基本原理，在給直流電機布線時才不容易犯錯誤，掌握直流電機中運行電磁線圈與運行電磁線圈的工作方式，串了電力電容器的運行電磁線圈與運行電磁線圈串聯時，串聯的二連接線結的首尾決策電動機的正反轉。

單相電電機正反轉基本原理及內部接線方法

一、直流電機的正反轉基本原理

單機版電動機中有二組電磁線圈，一組是運行電磁線圈(主電磁線圈)，一組是運行電磁線圈(副線圈)，直流電機的運行電磁線圈在運行后依然工作中，并且是一直工作中在電源電路中。

運行線圈電阻比運行線圈電阻大些，可以用萬用表測量其值尺寸。

運行的電磁線圈串了電力電容器的，即串了電力電容器的運行電磁線圈與運行電磁線圈串聯，再收到380V工作電壓上，這就是電動機的接線方法。

當串了電力電容器的運行電磁線圈與運行電磁線圈串聯時，串聯的二連接線結的首尾決策了正反轉的。

與三相電機的順反轉操縱對比，單相電電機完成順反轉操縱并非易事，一是由于單相電電機有啟動電容、運行電容、抽濾電源開關等輔助設備，構造繁瑣；二是由于單相電電機運作繞阻和運行繞阻不一樣，不可以相互之間替代，提升了布線的難度系數，搞錯就很有可能損壞電機。

有接線端子的單相電電機內部接線方法

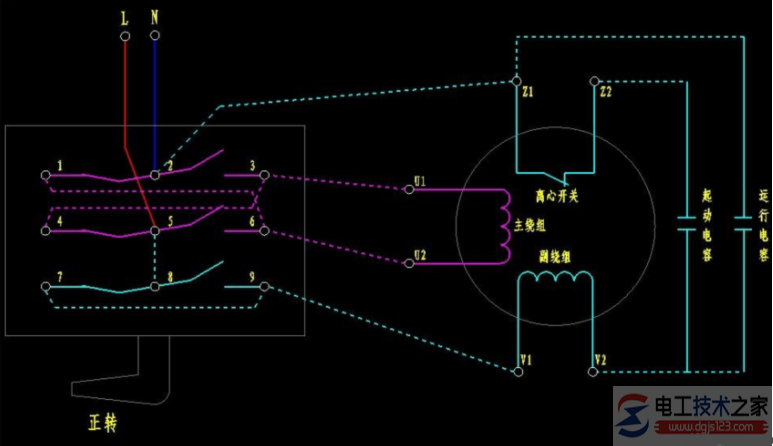

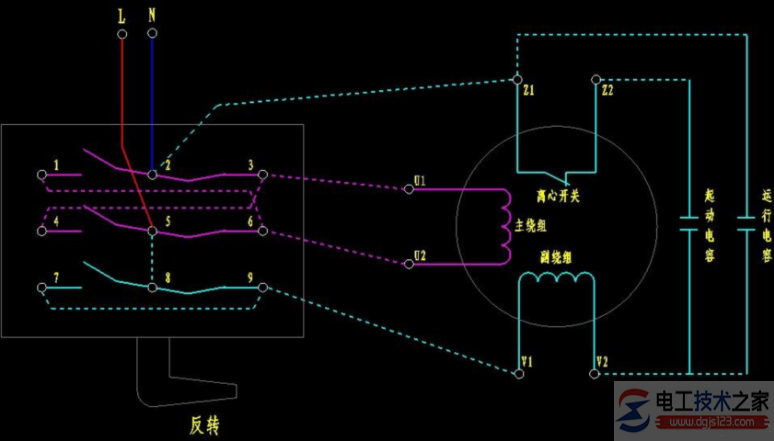

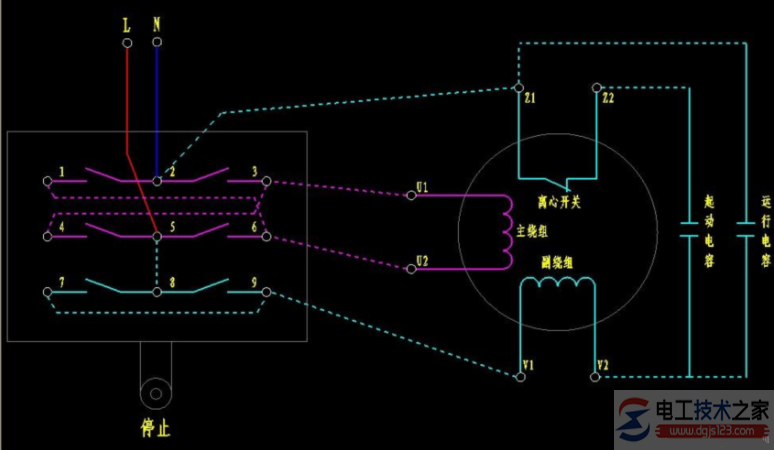

圖中,是雙電容器單相電電機接線端子上的接線方法，圖上清楚的體現了電機主繞阻、副繞阻和電容器的布線部位，只必須按圖接進電源插頭，用聯接片聯接Z2和U2，UI和VI，電機順轉，用聯接片聯接Z2和U1，U2和VI，電機反轉。

單相電電機每個元器件也罷辨別，電容器全是裝在外面，用人眼可以看清晰布線部位（如圖）啟動電容接進V2—Z1部位，運行電容接進V1—Z1間，從里邊引出來的線也罷辨別，接在（如圖）UI—U2部位的是運作繞阻，接進Z1—Z2部位的是運行繞阻、接進V1—V2部位的是抽濾電源開關。用數字萬用表也非常容易區別6個線，電阻值較大 的是運行繞阻，電阻值較為小的運作繞阻，電阻值為零的是抽濾電源開關。假如運作繞阻和運行繞阻電阻值一樣大，表明這兩個繞阻是完全一致的，能夠 相互之間替代。

單相電電機的繞阻兩邊和電容器兩邊分不清旋光性，隨意接都能夠，但運行繞阻和運作繞阻不可以接錯，啟動電容和運行電容不可以接錯，不然非常容易燒運行繞阻。

二、直流電機的基本原理剖析

直流電機的電線接法，是在副繞阻中串連（并不是串聯）電容器，再與主繞阻串聯連接開關電源； 只需替換一下主繞阻與副繞阻的首尾串聯布線，電動機即翻轉。

假如電動機是3條小組出線的，在其中一條是公共點，（各自與此外2根線的測電阻器其值較?。┎寰€零線。

隨后，把剩余的兩道串聯電容器，在電容器的一端接380V開關電源相（火）線就可以。

若要更改電動機轉為，則必須把380V開關電源相（火）線接在電容器的另一端。
