相關單速電機的接線方法，單速電機的電機定子繞阻的二種接口方式，根據單速電機的操縱電路原理圖，把握其路線的原理，并詳細介紹了單速電機的最常見布線方法。

單速電機接線方法

單速電機的電機定子繞阻的接口方式：

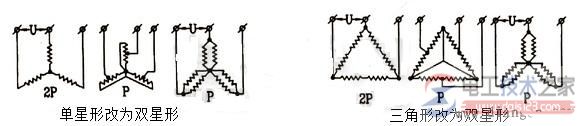

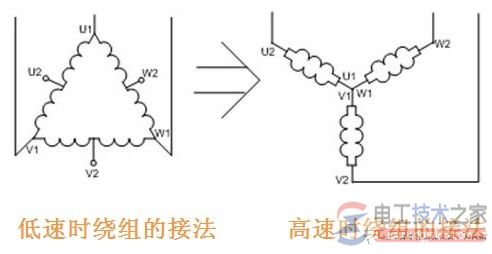

一種是繞阻從三角形改為雙星形，如下圖 (a)所顯示的接口方式轉化成如圖所示所顯示的接口方式，另一種是繞阻從單星型改為雙星形，如圖所示所顯示的接口方式轉化成如圖所示所顯示的接口方式，這二種接線方法都能使電機造成的磁場多數降低一半即電機的轉速比提升一倍。

圖1，單速電機的電機定子繞阻的接線方法

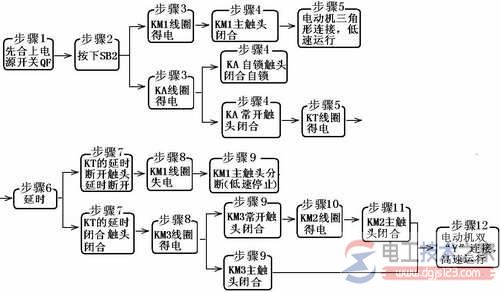

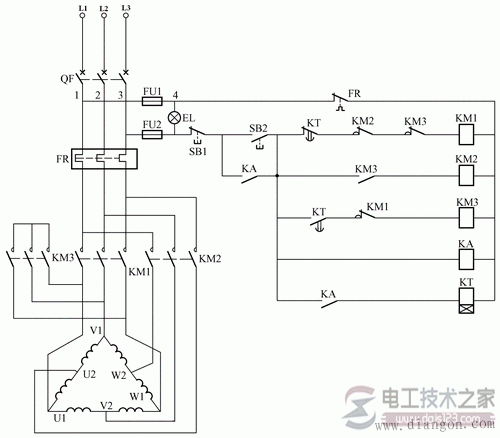

下面的圖是單速電機三角形變雙星形的操縱電路原理圖，當按住啟動按鍵SB2，主電源電路交流接觸器KMl的主斷路器合閉，電機三角形聯接，電機以低速檔運行；另外KA的開與關斷路器合閉使時間控制器電磁線圈感應起電，歷經一段時間(時間控制器的整定值時間)，KMl的主斷路器斷掉，KM2、KM3的主斷路器合閉，電機的電機定子繞阻由三角形變雙星形，電機以高速運行。

圖2，單速電機的操縱電路原理圖

路線原理剖析：

變極變速的優勢：機器設備簡易，運作靠譜，既可可用于恒轉距變速（Y/YY），也可適用類似恒輸出功率變速（△/YY）。其缺陷是轉速比只有加倍轉變，為有極變速。Y/YY變極變速運用于起重吊裝電動葫蘆、運送輸送帶等；△/YY變極變速運用于各種各樣數控車床的初加工和深度加工。

單速電機的二種布線方法：

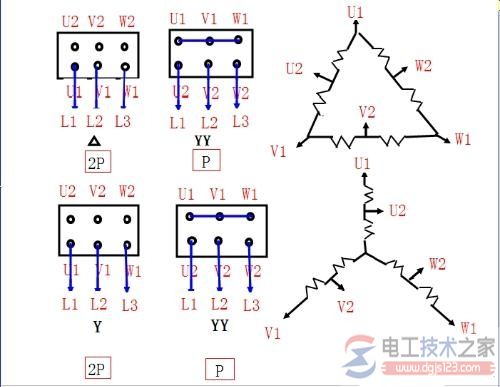

1、繞阻從單星型改連接成雙星形，如下圖（左）所顯示。

當用這類布線方法時，電機由Y接改成YY聯接，每相的繞阻均由串連改成串聯，那樣使磁場多數較少了一般。

運用這類接換法，電機在變極變速后，其額定值轉距大部分維持不會改變，因此合適與拖拽恒轉距特性的負荷，試圖起重設備和傳動帶傳送機等。

2、繞阻從三角形改為雙星形（Y形），如圖（右）所顯示三角形改成雙星形，也使磁場多數減少一半，而獲得變速實際效果。這類變極變速后，電機的最大功率大部分不會改變，可是額定值轉距基本上要減少一半。

因而，這類接線方法合適用以拖拽恒輸出功率特性的負荷，如各種各樣金屬材料鉆削數控車床。(電焊工天地 www.dgjs123.com)

當運用磁場多數的轉換對三相異步電機開展變速時，因?yàn)楦慕雍罄@阻電磁振蕩的轉動方位始終不變，在更改極少數時，應把收到電機三相五線接線端子上的開關電源的零線火線變一下。

假如電機定子上配有兩個單獨的三相繞阻，在其中一套繞阻可以用之上接換法造成二種磁場多數，那麼就可以獲得三種同歩轉速比，比如750/100/1500轉/分，或1000/1500/3000轉/分，這類電機稱之為三速電機。

同樣，還可以根據不一樣的繞阻接換得到多種多樣速率，技術職稱滑環電機電機。

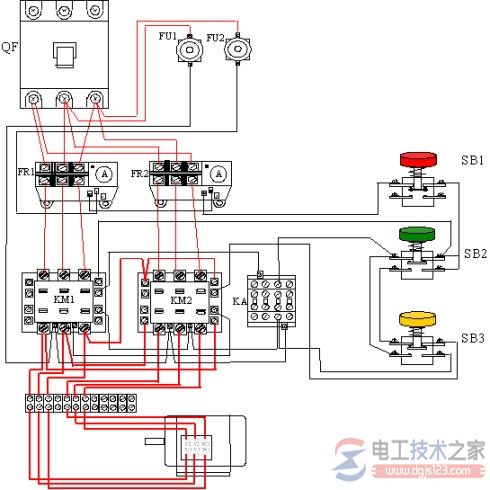

交流接觸器操縱的單速電機接線方法

雙速電機雙星接線方法：
