一、三相異步電機的三角形聯接與星型聯接

1、三相繞阻的三角形聯接

如圖所示１。將電力電容器并接進三相繞阻的隨意一相兩邊（圖上接在ｕ相兩邊），隨后２２０ｖ電壓加在電容器ｃ的一端和ｖ２與ｗ１的相交點處。那樣，電動機就可轉動，如需更改電動機轉動方位，則可按圖２所顯示聯接，將電壓從電力電容器的一端替換到另一端就可以。

2、三相繞阻的星型聯接

將電力電容器接在隨意2個接線端子上（如圖所示３中接ｖ１、ｕ１），２２０ｖ電壓則加進剩下的接線端子ｗ１和電容器ｃ的任一端上。那樣，電動機就可轉動。如需更改電動機轉為，則將電壓的一端從ｕ１換收到ｖ１端就可以（如圖所示４所顯示）。

3、電力電容器的容積挑選

中小型三相異步電機作單相電運作時，選定電容器容積一定要適合，若很小則轉動乏力，運行艱難；很大則控制回路電流量過大，造成 電動機超溫。一般電容器容積值挑選如附注所顯示。
如果不查詢表，還可以按經驗公式定律得到：當星型聯接時，所需電容器容積ｃ（μｆ）＝ｐ（ｗ）／１７，ｃ的企業是μｆ，ｐ的企業是ｗ；當作為三角形聯線時，選定電容器容積ｃ（μｆ）＝ｐ（ｗ）／１０。

二、三相異步電機改成單相電運作的幾類方式

在一些場所僅有380V單相電驅動力開關電源，而要應用的電動機確是三相的，如何把此三相電機用在單相電開關電源上下列詳細介紹幾類簡單易行的方式 ，可以不修改電動機內部繞阻而將三相電機改成單相電運作。

一、加電容器法

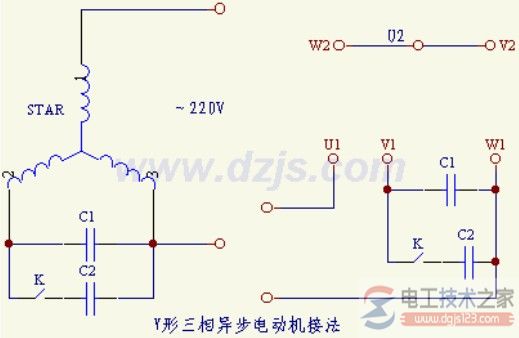

Ｙ形接線方法的三相三相異步電機按下面的圖所顯示改接：

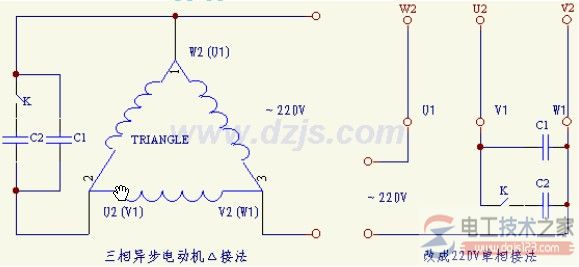

△形接線方法的三相三相異步電機按下面的圖所顯示改接：

這時電動機的功率為允差輸出功率的55%～90%。圖上Ｃ1為運行電容，C2為啟動電容，都需選用低壓電容器，其抗壓值務必不少于450V。C1、C2的容積可按住式估計：
C1=1950I/U×cosθ
C2=(1～4)C1
式中C的企業為（uF）為電動機額定電壓（A）為電動機額定電流；I；U（V）；cosθ為功率因素，一般取0.5～0.7。
尤其地，針對輸出功率為1KW下列的三相異步電機，能夠 無需C2，但C1標值要適度擴大?？砂碈1=13I估計選擇，式中C1的企業為（uF）為原電機的額定電壓（A），I。電容器的容積應取適合，不然電機不可以一切正常運作和升溫過高。
針對僅有幾百瓦的小輸出功率三相異步電機，電容器容積可按C=0.06P（Y接時）和C=0.1P（△接時）選擇，式中C的企業為（uF）為電機額定功率（W），P。C1、C2容積能夠 同樣，如轉速比太快，可增加負載或減少電容器容積，如轉速比很慢，可減少負載或增加電容器容積。

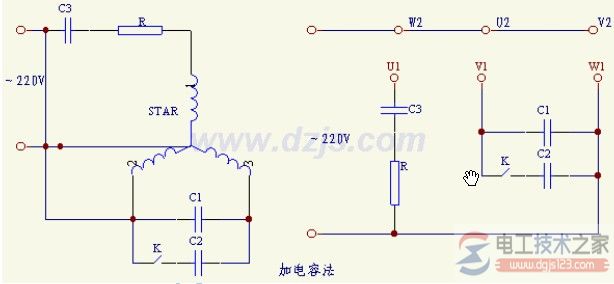

二、改善的加電容器法
為了更好地提升電機的功率，可按下面的圖方式 布線，C1的選擇同“方式 一”中的C1，C2、C3、R按住式選擇：
C2=(2～4)C1
C3=2C1
R=0.25U/I

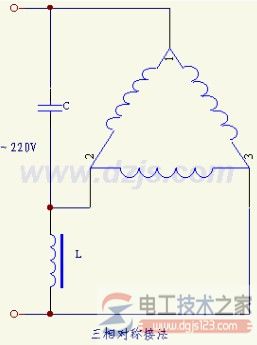

三、電容器、電感器移相法

選用一只電感器（應留意電感器L的載流工作能力）和一支電容器從單相電開關電源獲得三相對稱性工作電壓，按下面的圖的方式 布線，這類方式 適應能力較強，但要配備變壓器鐵芯電感器，還可以用單相電自耦交流穩壓器來替代。針對很大的電機宜選用此方法。比如，當電動機為2.2KW選用“△接”時，電容器C選254uF，電感器L選擇78mH。電容器C，電感器L可按住式選擇：
C=(Ssin(60 φ)×10^6)/(1.5WU^2)
L=(1.5U^2)/(WSsin(60-φ))
式中C的工作中電容器容積為（uF）；L：電感器量（H）；S：電機最大功率（VA）；φ：電機額定值時的功率因數角（度）；W：角頻率（W=2πF=314）

四、配電阻器法
下面的圖中的電阻器R的選裝要恰當。R值可選擇為兩相繞阻的阻值的5～10倍，圖上QA為旋鈕開關。 來源于：電工技術世家

五、加電源開關法
按下面的圖上裝運行電源開關K，便能夠 連接單相電運作。

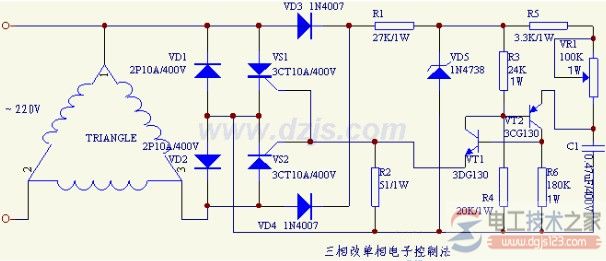

六、電子器件控制法
針對輸出功率為2～3KW的三相異步電機，移相電容器的容積需做到200～300uF或更高，因?yàn)榭箟焊?，故容積大，價錢高。而用本規律不用移相電容器，經證實，當電機選用“△接”時，轉速比不超過1500轉/分，起動器能合理地與之配合工作。

注：針對三相異步電機而言，一般每kW的額定電壓約為2A，即2.2mW的三相異步電機的額定電壓約為4.4a。
