相關三相電機立即運行操縱路線圖的表明，按住運行按鍵，KM電磁線圈得電,KM開與關輔助觸點鎖緊，電動機運作，按住終止按鍵，KM電磁線圈失點，輔助觸點校準，電動機終止。

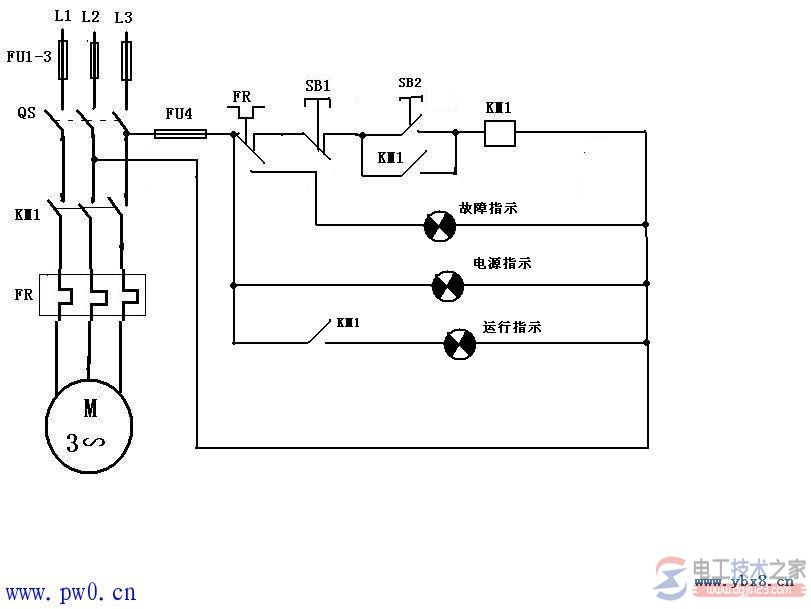

一、三相電機立即運行操縱路線圖

以下：

按住運行按鍵，KM電磁線圈得電,KM開與關輔助觸點鎖緊，信號燈亮，電動機運作；

按住終止按鍵，KM電磁線圈失點，輔助觸點校準，綠燈亮，電動機終止。

二、三相異步電機立即運行控制回路

電機立即運行即啟動立即連接電力網，再加上額定電流，一般來說，電機的容積不超立即供電系統變壓器的20％∽30％時，都能夠立即運行。

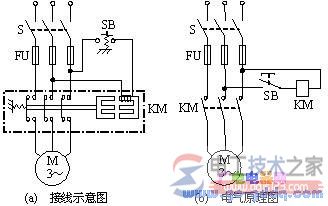

1)點動操縱

合上電源開關S，三相電源被引進控制回路，但電機還不可以啟動。按下按鈕SB，交流接觸器KM電磁線圈插電，流線圈吸合，開與關主接觸點接入，電機電機定子連接三相電源啟動運行。松掉按鍵SB，KM電磁線圈關閉電源，流線圈松掉，開與關主接觸點斷掉，電機因關閉電源而轉停。

2)立即啟動操縱

(1)啟動全過程。

按住啟動按鍵SB1，交流接觸器KM電磁線圈插電，與SB1串聯的KM的輔助延時繼電器合閉，以確保松掉按鍵SBl后KM電磁線圈不斷插電，串連在電機控制回路中的KM的主接觸點不斷合閉，電機持續運行，進而完成持續運行操縱。

(2)終止全過程。

按住終止按鍵SB2，交流接觸器KM電磁線圈關閉電源，與SB1串聯的KM的輔助延時繼電器斷掉，以確保松掉按鍵SB2后KM電磁線圈不斷跳停，串連在電機控制回路中的KM的主接觸點不斷斷掉，電機轉停。

與SB1串聯的KM的輔助延時繼電器的這類功效稱之為鎖緊。

圖1，控制回路還可完成過流保護、過壓保護和零壓維護。

起過流保護的是串連在主電源電路中的斷路器FU。一旦電源電路產生短路故障常見故障，溶體馬上融斷，電機馬上轉停。

起過壓保護的是熱繼器FR。

當負載時，熱繼器的發燙元器件發燙，將其常閉點斷掉，使交流接觸器KM電磁線圈關閉電源，串連在電機控制回路中的KM的主接觸點斷掉，電機轉停。另外KM輔助觸點也斷掉，消除鎖緊。常見故障清除后若要重啟動，需按住FR的校準按鍵，使FR的常閉點校準(合閉)就可以。

起零壓(或欠壓保護)維護的是交流接觸器KM自身。當開關電源臨時關閉電源或工作電壓比較嚴重降低，交流接觸器KM電磁線圈的磁感應吸附力不夠，流線圈自主釋放出來，使主、輔接觸點自主校準，斷開開關電源，電機轉停，另外消除鎖緊。‘’

附1，三相電機立即運行操縱路線圖

以下：
