1.繞組開路故障檢測方法

首先，根據繞組之間的接線方法，通過將連接線彼此分開，使每個繞組獨立，然后使用萬用表的低電阻依次測量直流電阻值。如果很大，則表明繞組內部出現開路故障。了解了電動機繞組之間的連接方式后，有時可以確定繞組中是否存在斷路故障，而無需斷開繞組之間的連接線。例如，對于如圖8-5所示星形連接的三相交流異步電動機，將萬用表的一根測試導線連接到中點，另一根測試導線依次連接到L1，L2和L3。電阻值的大小可以完全確定每個繞組中是否存在開路故障。

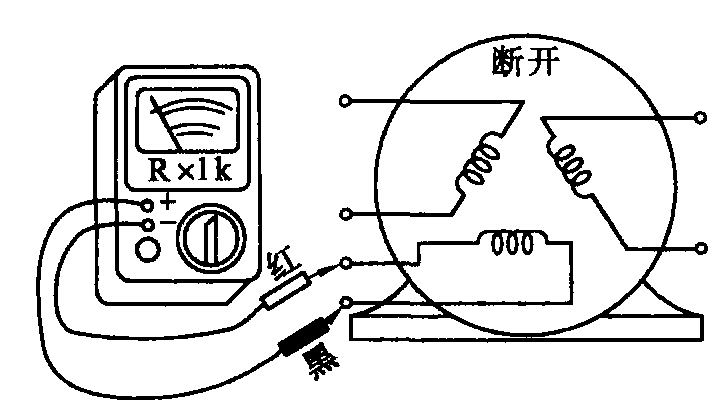

（a）

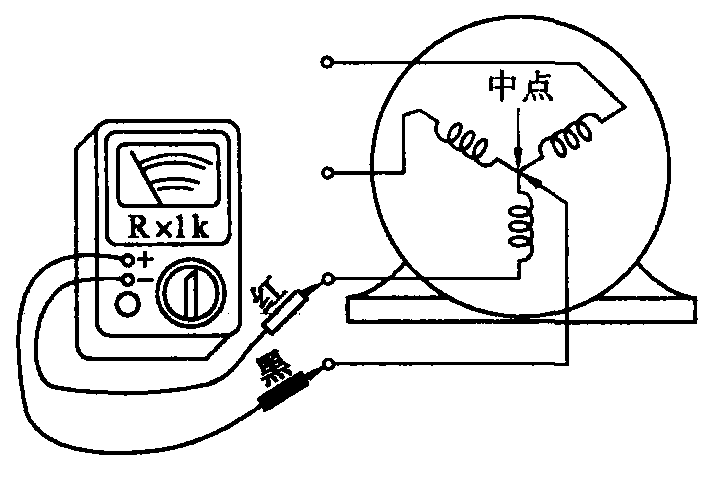

（b）

圖8-5繞組斷開確定

2.繞組開路點檢測方法

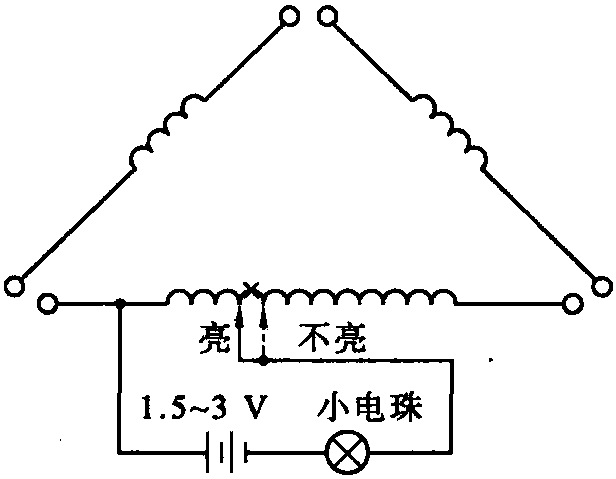

圖8-6顯示了一種更簡單的方法，可以在繞組中找到更多的開路點。它需要2（或1）個電池，并串聯一個3V的小電池。在檢測過程中，一條測量線連接到繞組的一端，另一條測量線通過鋼針連接到繞組的另一部分（必須刺穿線圈的絕緣皮）。如果球未點亮，則表示繞組開路；如果球?qū)?，則表示繞組已通過。顯然，繞組的截止點發生在燈泡的亮點和非亮點之間。

圖8-6如何找到繞組的斷點

如果由于三相電源缺少一相而使電動機的繞組燒壞，則在星形連接的電動機中，只有一相繞組沒有電流，因此其他兩相繞組沒有電流。因此，相電流是一個完整的繞組，而兩個完整。兩個繞組變黑。對于三角形連接的電動機，當斷開三相電源時，只有一相繞組電流增加，因此只有一繞組變黑，并且兩個繞組都不會損壞。
