異步電動機定子繞組的結構和放大圖

1.繞組結構

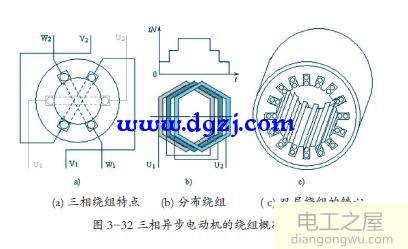

異步電動機的定子繞組用于產生旋轉磁場，其大致結構如圖3-32（a）所示。但是，在實際的電動機中，單相繞組始終被分成幾個較小的線圈，以形成分布式繞組。將電流提供給分布式繞組后，磁力波形將逐步顯示，如圖3-32（b）所示。

不僅使鐵芯的利用率提高，而且使磁力的波形盡可能接近正弦波，從而降低了諧波分量。通常，在每個定子槽中布置兩個繞組面，這稱為雙層繞組，鐵心的結構如圖3-32（c）所示。

2.繞組的放大圖

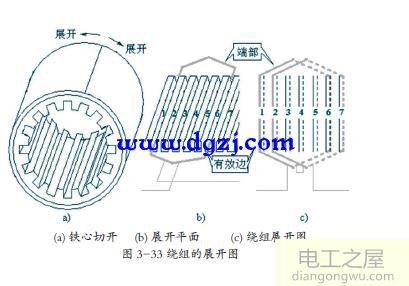

要了解繞組的電路，需要拉直定子，切開鐵芯，然后左右拉直，如圖3-33（a）所示。如果在展開后如圖3-33（b）所示卸下鐵芯，則可以得到如圖3-33（c）所示的展開繞組視圖。在雙層繞組的情況下，在放大視圖中，每個定子槽的頂部用實線表示，而底部用虛線表示。
