電機可逆運動控制電路調試

1.檢查主電路接線是否正確。為了在兩個接觸器運行時可靠地交換電動機的相序，在以下情況下，接觸器的頂部端口必須保持一致：您需要連接并調整接觸器的下部端口。

2.在確認接線正確之后，必須首先斷開電動機的接線，以防止在進行通電測試時發生意外，方法是進行通電測試。失敗現象的預處理

1.不啟動。原因之一是檢查控制保險絲FU是否斷開，熱繼電器的FR觸點是否使用不正確，觸點是否不良以及SB1上的觸點是否正常閉合。該按鈕壞了。第二個原因是按鈕互鎖接線不正確。

2.啟動時未吸取接觸器“模式”。這是因為接觸器的常閉觸點互鎖接線錯誤，互鎖觸點連接到自鎖，并且常閉觸點是常閉觸點。接觸器閉合后，接觸器線圈閉合，常閉觸點斷開，接觸器線圈斷電并釋放，常閉觸點釋放，接觸器再次閉合，觸點斷開。出現“模式”接觸器未拉動的現象。

3.一旦沒有自鎖，接觸器就會斷開。這是因為自鎖觸點的接線不正確。電動機可逆操作控制電路可以使電動機正轉/反轉。 KM2更改了電動機三相電源的相序，但兩個接觸器沒有閉合。同時關閉可能會導致電源短路事故。為防止此類事故，電路必須采用穩定的互鎖。

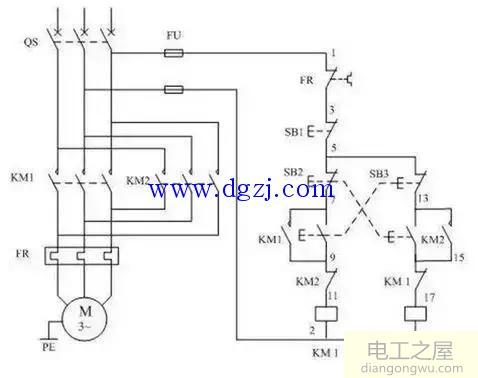

線分析如下：

1.向前開始：

1.閉合空氣開關QF以打開三相電源。

2.按下向前啟動按鈕SB3時，將為KM1供電，建立自鎖，關閉主觸點，然后打開電動機。此時，電動機的相序為L1，L2，L3，即正轉。

2，反向開始：

1.閉合空氣開關QF以打開三相電源。

2.按下反向啟動按鈕SB2時，KM2通電并通過輔助觸點自動鎖定。常開主觸點閉合，電動機的三相電源相序改變。電動機的相序為L3，L2，L1，即反向動作。

3.互鎖鏈接：它具有禁止功能，并作為線路中的安全保護。

1.接觸器互鎖：KM1線圈電路連接到KM2的常閉輔助觸點，而KM2線圈電路連接到KM1的常閉觸點。當正向接觸器的KM1線圈通電時，KM1的輔助常閉觸頭會阻塞KM2線圈電路；當KM1通電并閉合時，必須切斷并釋放KM2的電源，并且輔助常閉觸頭會斷開。重置。同時拉出KM1和KM2以防止相之間短路，該電路鏈接稱為互鎖鏈接。

2.按鈕互鎖：電路中采用正，負變速控制電路來控制按鈕的操作。按鈕SB2和SB3都有一對常開觸點和一對常閉觸點，分別將這兩個觸點與KM1和KM2線圈電路連接。

4.電動機開始以正向（或反向）運行后，無需先按停止按鈕即可停止電動機。您可以通過按下后退（或前進）啟動按鈕直接制造電動機。朝相反的方向運行。

第五，電動機過載保護由熱繼電器FR完成。
