在生活中常見的交流電機大多數是三相異步電動機和單相交流電動機，三相異步電動機一般都被工業領域使用，而單相交流電動機在普通民用電器上是最常見的，那交流電機是怎么轉動的呢?下面我們來了解一下交流電機旋轉磁場的原理。

交流電機旋轉磁場的原理

1、三相異步電動機旋轉磁場的原理

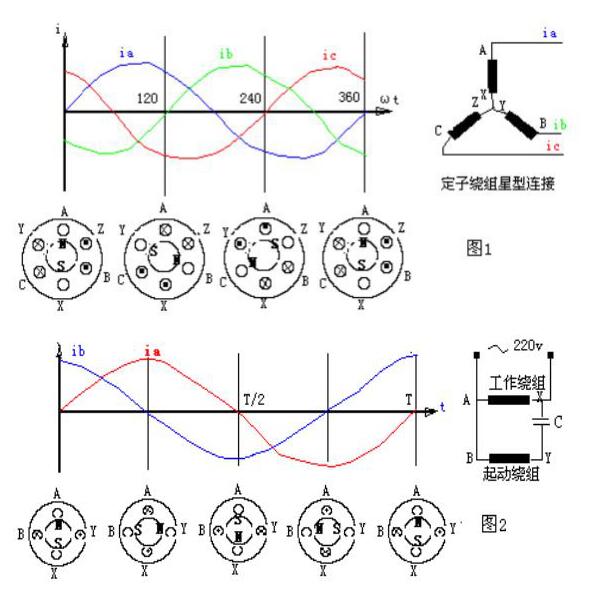

三相異步電動機旋轉磁場圖

三相異步電動機旋轉需要旋轉磁場，定子繞組就是產生旋轉磁場的，當定子繞組通過三相電源，定子繞組就會產生旋轉磁場，電流變化旋轉磁場也會跟著同步旋轉，所以電動機的轉速、磁極數和電源頻率有關。

如果改變磁極和變頻，就可以控制交流電動機的轉速。旋轉磁場的旋轉方向與繞組電流相序有關，相序順時針排列的話，磁場順時針旋轉，如果把三根電源當中隨意兩根對調，磁場就會逆時針旋轉。

2、單相交流電動機旋轉磁場的原理

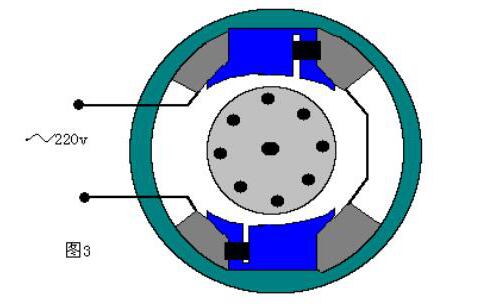

單相交流電動機旋轉磁場圖

單相交流電動機旋轉磁場是由單相正弦電流通過定子繞組，產生的交變磁場，磁場的強弱和方向隨著正弦變化，如果是固定的，磁場就是交變脈動磁場，當轉子靜止時，旋轉磁場就會產生兩個一樣大小方向相反的轉矩，轉矩這時為零，電動機就不能旋轉。

當使用外力使電動機向順時針旋轉時，轉子與順時針旋轉磁場的切割力線運動變小，如果轉子與逆時針旋轉磁場的切割力線運動變大，轉子的電磁轉矩就會順著推動方向旋轉。

總的來說，交流電機旋轉磁場的原理就是隨著定子繞組產生的磁場使電動機旋轉，三相異步電動機旋轉磁場的原理和單相交流電動機旋轉磁場的原理

有很多相似點，主要都是隨著電子繞組和轉子而變化的。
