在上一篇文章中，我們談到了三相電機轉向的調整規則以及相對容易理解的轉換原理。應粉絲要求，女士參與講單相電機轉向控制。

為了方便您的理解，我們先簡單介紹一下單相電機的繞組。單相電機繞組由兩部分組成，即初級繞組和次級繞組。相比較而言，主繞組是電機的運行繞組，即工作繞組，使用的電磁線直徑較大，而副邊繞組使用的電磁線直徑相對較小，與電容串聯起移相作用，即起動繞組。

對于單相電容起動電機，電容的作用是向電機的主組和次級繞組提供不同相位的電源。為了保證旋轉磁場是圓形的，盡量選擇兩者相差90度，這樣就會形成圓形磁場。所選電容應與電機的功率相匹配，以保證電機的正常運行。

對于大多數由電容器起動的單相交流電動機，電容器與次級繞組串聯，電動機正轉。當電容器與主繞組串聯時，電動機反向旋轉。

為了簡化分析思路，本文不涉及繞組與電容的匹配關系，而是用主繞組與輔助繞組的相位關系來討論電機轉向問題。

在圖1中，我們將R1設為對應于電機A相的初級繞組，將R2設為對應于電機B相的次級繞組，將C設為電容。當沒有電容時，A相與B相之間沒有相位差，當電容C串聯在次級繞組上時，B相發生位移。假設磁場方向按AB逆時針方向，就要改變電機的方向。

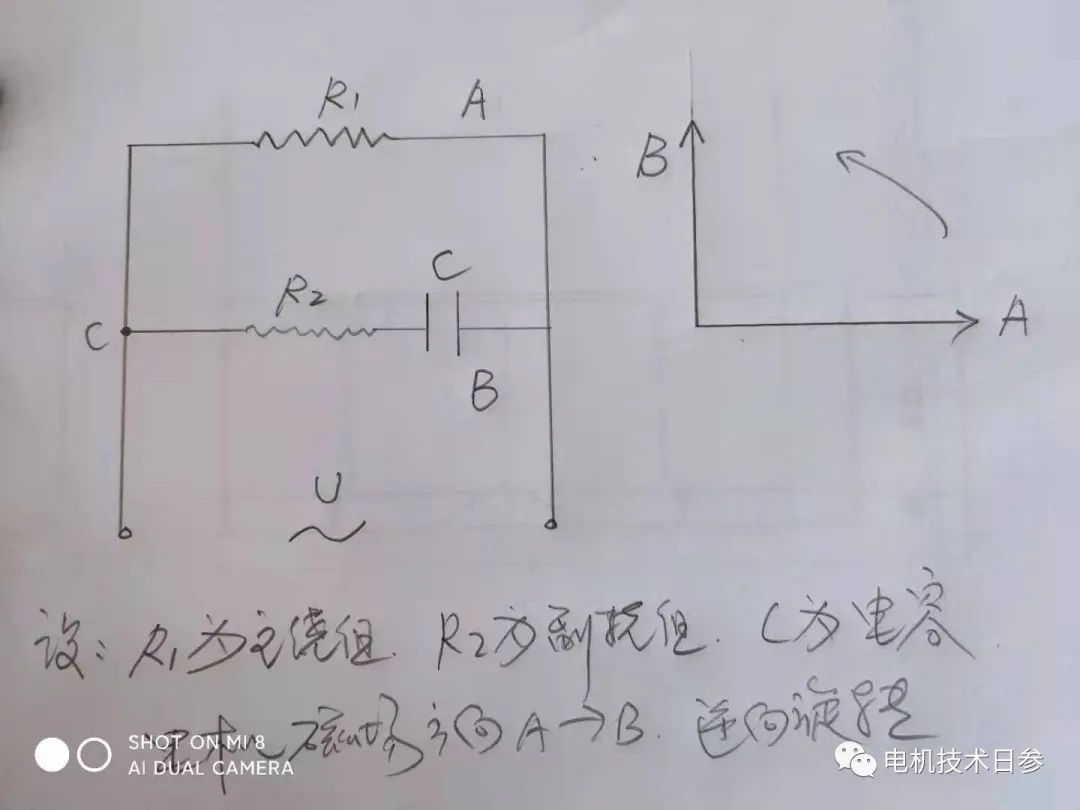

圖1

在圖2中，電容器C與主繞組串聯連接。自然，相位A會發生變化。此時磁場的方向按照AB順時針方向變化，電機的旋轉方向也隨之變化。

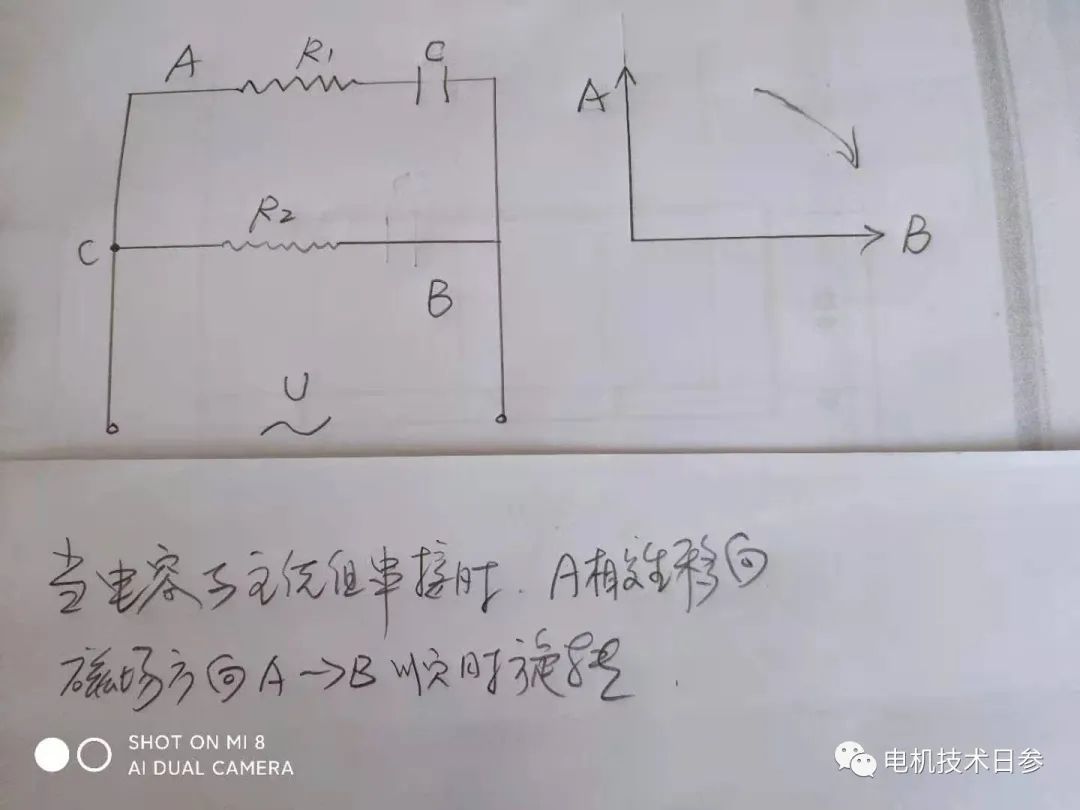

圖2

以上是單相電容起動電機轉向變化的理論分析。如果要保證電機的性能指標符合要求，電機的繞組和電容如何匹配，具體的控制要求，我們會在后面的推文中和大家交流。
