在分析電機整體成本時，典型運行時間為每年3000小時，持續十年。在這十年中，購買、安裝、服務和維護的成本都加在一起，大約占總成本的3%。運營成本幾乎是全部的電費，卻超過了總成本的百分之九十七。如果你能節省電能成本，只要電機還在運轉，你就能節省。雖然電機購買成本高，但一年內就可以收回。但是，以上計算不能只看它的商業價值。電動機消耗60%的工業電能。一項研究表明，該驅動系統的節能潛力約為20，000兆瓦小時/年，相當于八個燃煤發電站的發電量。不僅如此，還將排放1100萬噸碳氧化物。這意味著環保也受益于每一臺節能電機。

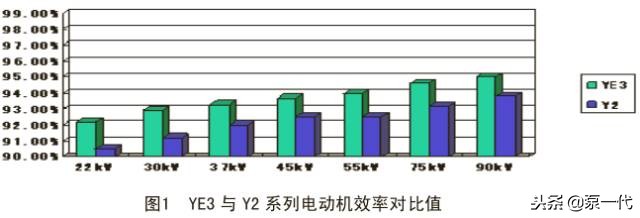

平均而言，YE3系列電機的效率比Y2系列電機高5%左右。圖2列出了YE3和Y2系列電機22kW~90kW的比較值。更高的效率節省的電能成本遠遠超過增加的成本。

以15kW 4P電機為例，對Y2電機和YE3電機的原材料使用和節能進行了對比分析。原材料的使用是特定的(見表1)。

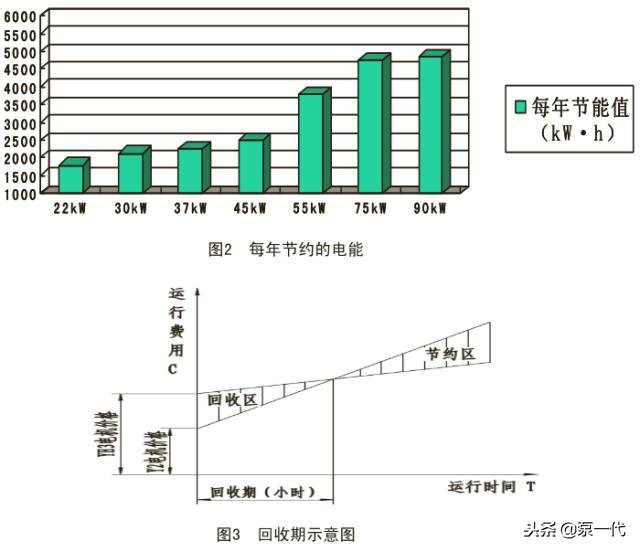

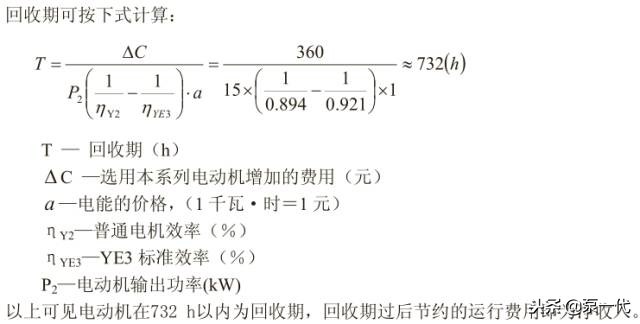

通過表1對比發現，YE3 160L-4 15kW電機的銅重比Y2 160L-4 15kW電機高43%，硅鋼片重比YE3 160L-415kW電機高22%，鋁重比Y2 160L-4 15kW電機高15.6%。按照目前的材料價格(漆包線5.5萬元/噸，鋁1.68萬元/噸，50W470硅鋼片6.88萬元/噸)，有效材料成本將增加360元。與Y2系列電機相比，使用YE3電機增加的成本可以從節約的電費中回收，回收期后節約的運營成本為凈收入、年節約電能(見圖2)和回收期(見圖3)。

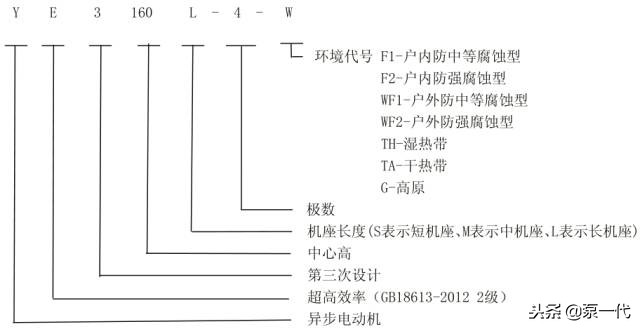

電動機型號含義

馬達模型的組件和含義示例如下：

產品系列型譜

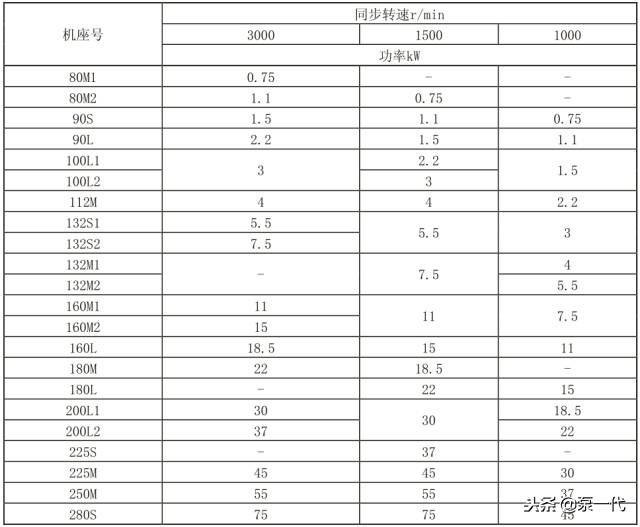

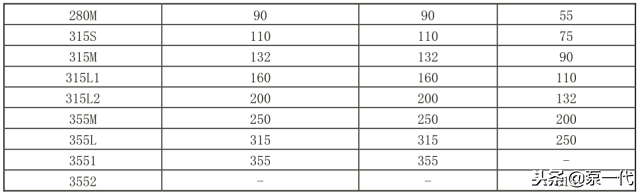

電機產品系列譜(見表2)。

表2產品系列類型譜

工作條件

a)溫度：環境空氣溫度隨季節變化，但最高溫度為40，最低溫度為-15；

b)海拔高度：不超過1000米；

注：當環境氣溫和海拔高度與上述規定不同時，應符合GB755

c)濕度：最潮濕的月平均最大相對濕度為90%，月平均最低溫度不高于25(工廠)；

d)額定頻率：50Hz；

e)工作系統：S1；

f)額定電壓：220伏、230伏、240伏、380伏、400伏、415伏、660伏、690伏、720伏、220伏/380伏、230伏/400伏。

240伏/415伏、380伏/660伏、400伏/690伏、415伏/720伏。

注：如果您對頻率、電壓、環境氣溫、海拔高度等有特殊要求。請在訂購時提出。

安裝結構型式

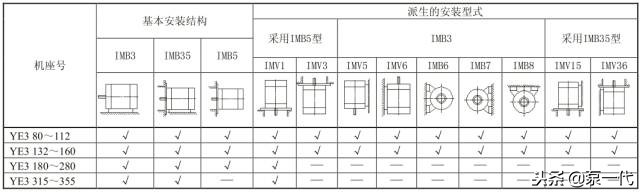

該系列電機有三種基本安裝結構類型和九種衍生安裝結構類型(見表3)。

表3安裝結構類型和九種衍生安裝結構類型

接線方法

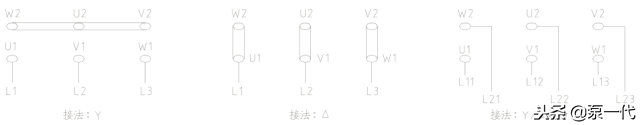

3kW及以下的電機為Y型接法，3kW及以上的電機為型接法。接線指示圖(見圖4)。

產品性能數據

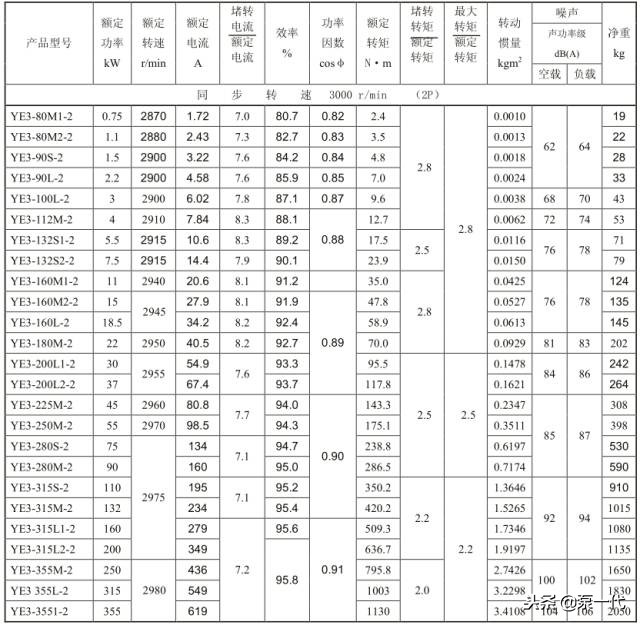

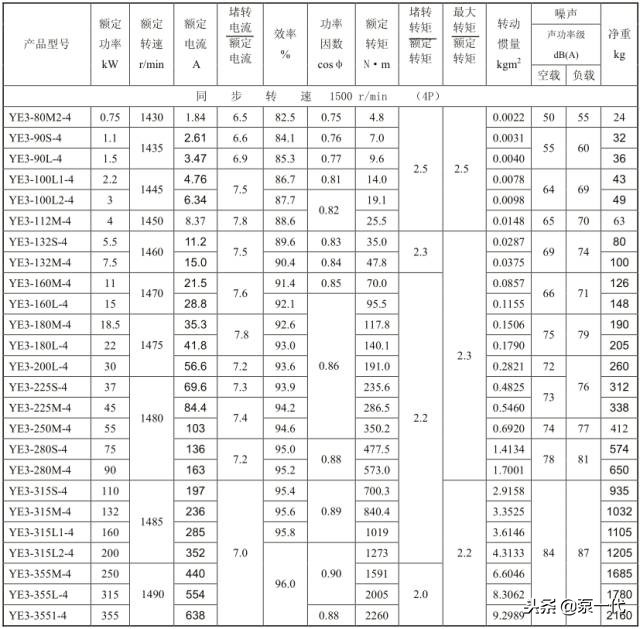

30 V/50 Hz產品的性能數據(見表4 ~表6)。

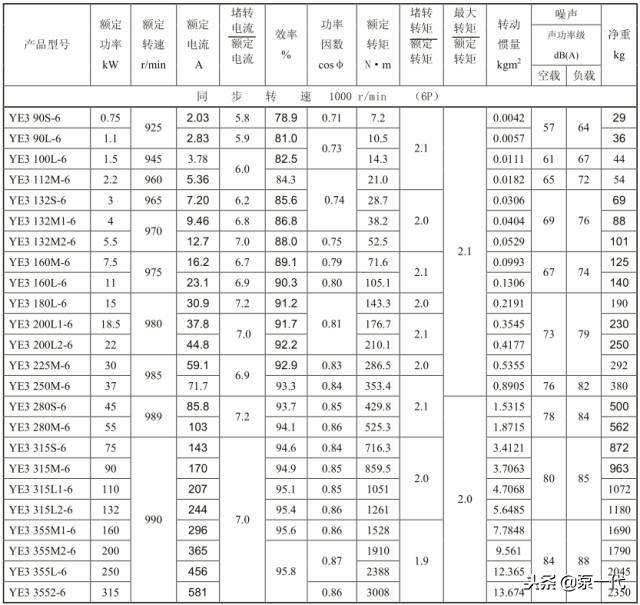

表4產品性能數據

表5產品性能數據

表6產品性能數據

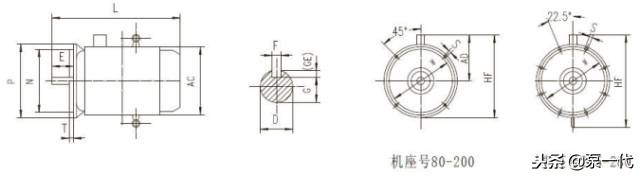

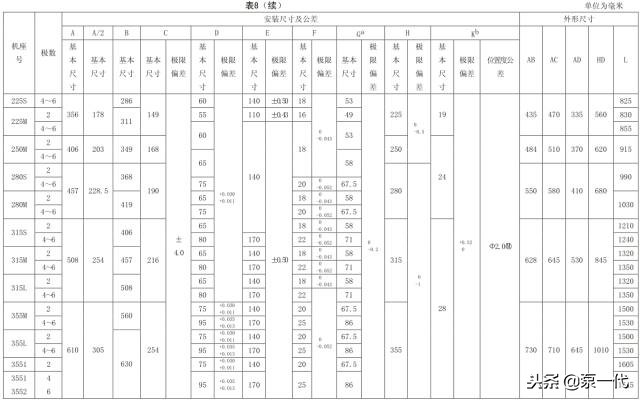

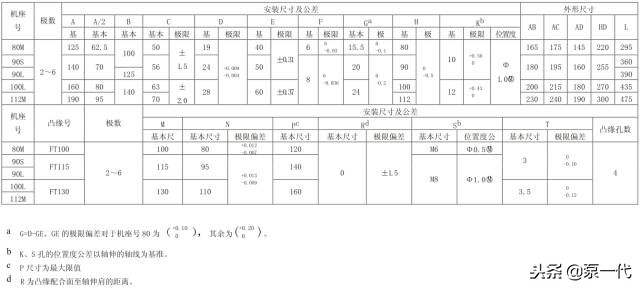

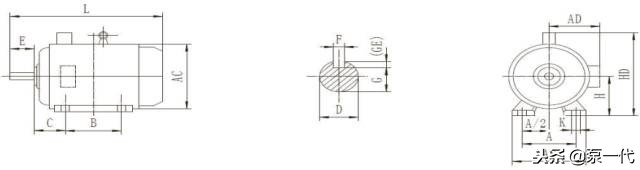

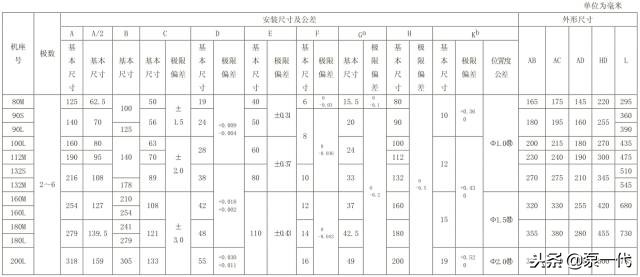

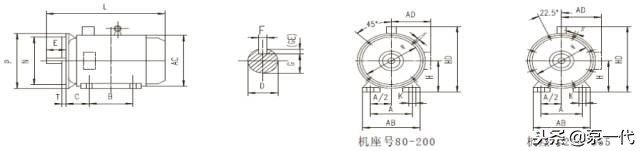

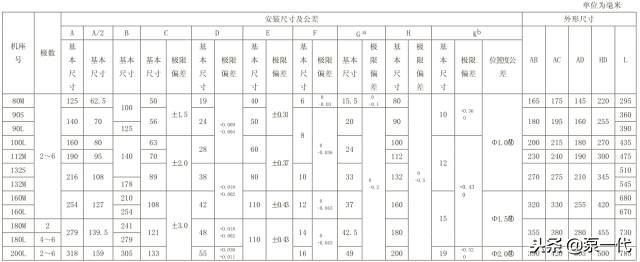

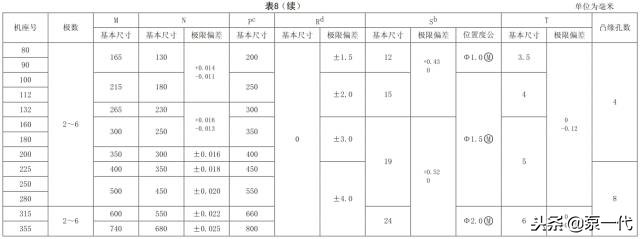

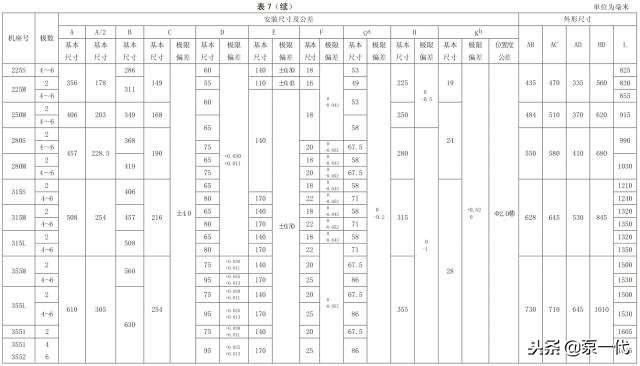

表8帶底座和帶法蘭端蓋(帶通孔)的電機數據

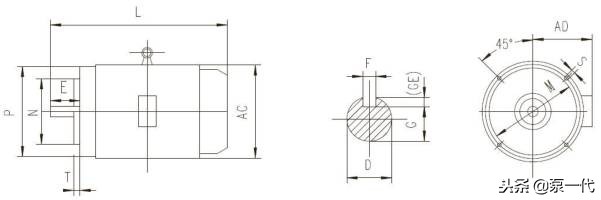

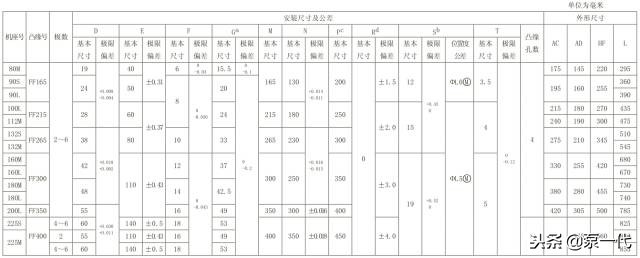

表9水平安裝的電機數據，底座不帶支腳，端蓋帶法蘭(帶通孔)

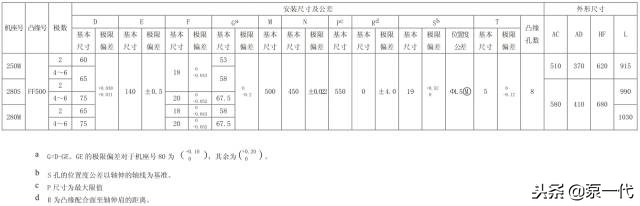

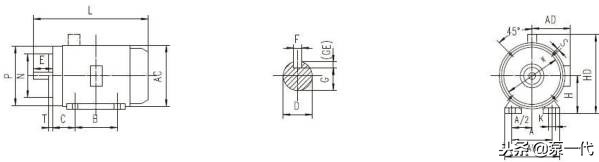

表10底座配有支腳，端蓋配有法蘭(帶螺孔)。

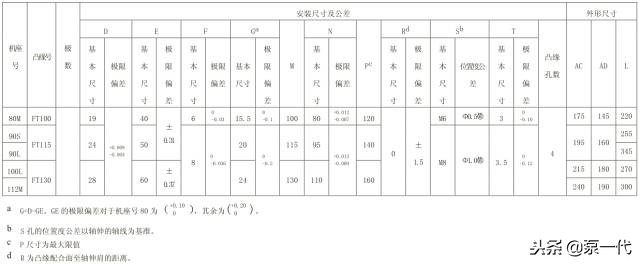

表11不帶底座和帶法蘭端蓋的電機(帶螺絲孔)

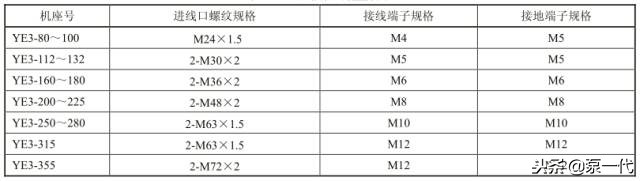

表12電機接線盒數據

軸承

8.1 軸承型號

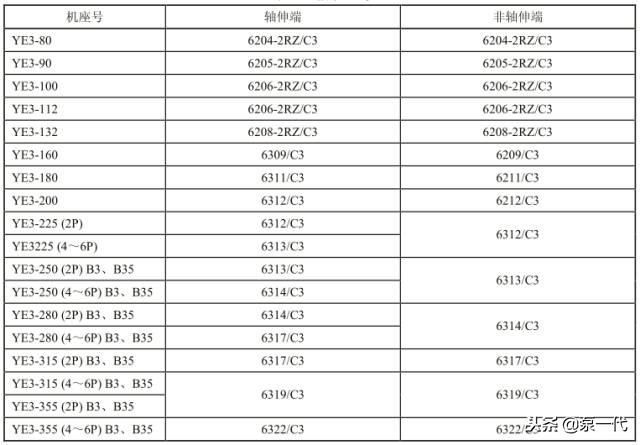

80 ~ 355號機座軸承型號(見表13)。

表13軸承型號

8.2 最大徑向力（對皮帶輪傳動系統）

最大徑向力：徑向載荷的最大允許徑向力F 0(單位：n)基于以下前提，即載荷力作用線(即皮帶輪中心)必須在自由軸伸長度(長度X)以內，長度X(mm)為軸肩到F力作用線的距離。因此，長度X max是軸向延伸的總長度、50Hz時的最大徑向力和基本結構類型(見表14)。

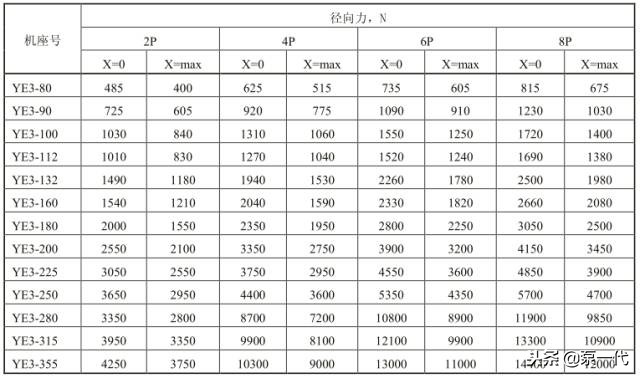

表14 50hz時最大徑向力對照表
