變頻器輸出的電壓波形只是類似于正弦波，而絕非真正的正弦波，其波形中含有大量的諧波成分。

眾所周知，高次諧波會增加變頻器的輸出電流，造成電機繞組發熱，產生振動和噪音，加速絕緣老化，甚至損壞電機。同時，各種頻率的諧波會向空間發射不同程序的無線電干擾，可能造成其他機電設備的誤操作。

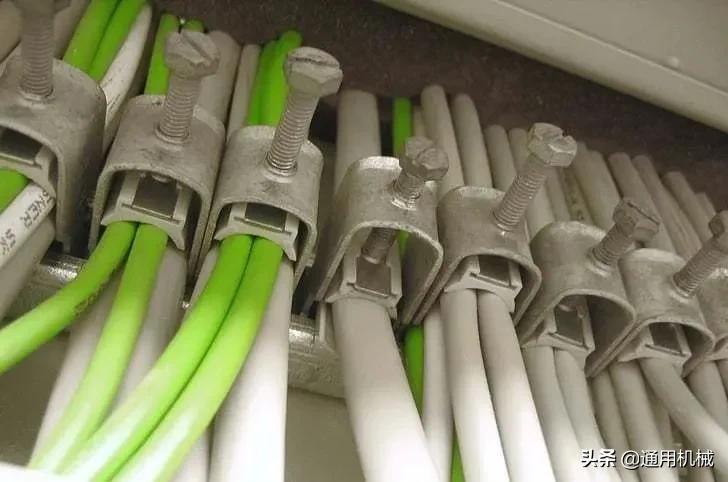

因此，在安裝變頻器時，需要綜合考慮中央控制室、變頻器和電機之間的距離，盡量減少諧波的影響，提高控制的穩定性。

01

距離的定義

1、近距離:變頻器與電機之間的距離20m；

2、中距離:變頻器與電機的距離為20m，且100m；

3、遠距離:變頻器與電機的距離為100m

02

工業使用的場合。

1、近距離:變頻器和電機可以直接連接；

2、中距離:變頻器和電機可以直接連接，但需要調整變頻器的載波頻率，減少諧波和干擾；

3、遠距離:變頻器和電機可以直接連接。不僅需要調整逆變器的載波頻率以減少諧波和干擾，還需要安裝輸出交流電抗器。

03

在高度自動化的工廠里

在高度自動化的工廠里，所有的設備都需要在中央控制室進行監控。因此，逆變系統的信號也要送到中央控制室。

1、近距離:即如果變頻器安裝在中控室。可直接與控制臺變頻器連接，受0-5/10V電壓信號和部分開關信號控制。但是變頻器高頻開關信號的電磁輻射會對弱電控制信號造成一定的干擾，所以不一定要美觀整潔。將變頻器放在中央控制室；

2、中距離:即變頻器遠離中控室，可采用4-20mA電流信號和部分開關量進行控制連接；如果距離較長，可以使用RS485串行通信進行連接。

3、遠距離:即變頻器與中央控制室的距離大于100m。此時使用通信中間中繼可以達到1km的距離；如果更遠，就需要光纖連接器，最遠可以達到23km。

利用通訊電纜連接，便于組成多級驅動控制系統，從而實現主從和同步控制的要求。與當前流行的現場總線系統連接將大大提高數據轉換率。控制室與變頻器柜之間距離的延長有利于縮短變頻器與電機之間的距離，以更合理的布局提高系統性能。
