分享下單相電機電容器的接線圖，介紹下單相電機電容器的接線方法，包括電源、電容器、電機接線要求和方法，以及單臺電機兩組線圈的連接方式：主繞組和輔助繞組等。

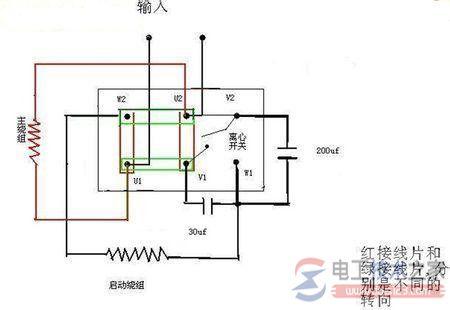

單相電機的電容接線圖

220v有兩線(1線，2線)，電容有兩線(3線，4線)，電機有三線(5線，6線，7線)。

三，一，一，五，二，六和四，七。

如果需要改變轉向方向，應改變5、6、7線中任意兩條的位置。

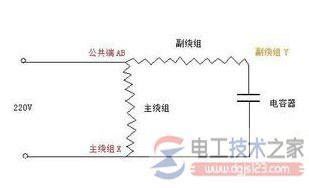

單臺電機有兩組線圈，一組是主繞組U1和U2接電源；另一組是次級繞組Z1和Z2，其中一個連接到除電容C以外的電源，電容的另一條線連接到電源。

以上是原理圖，具體操作演示如下：

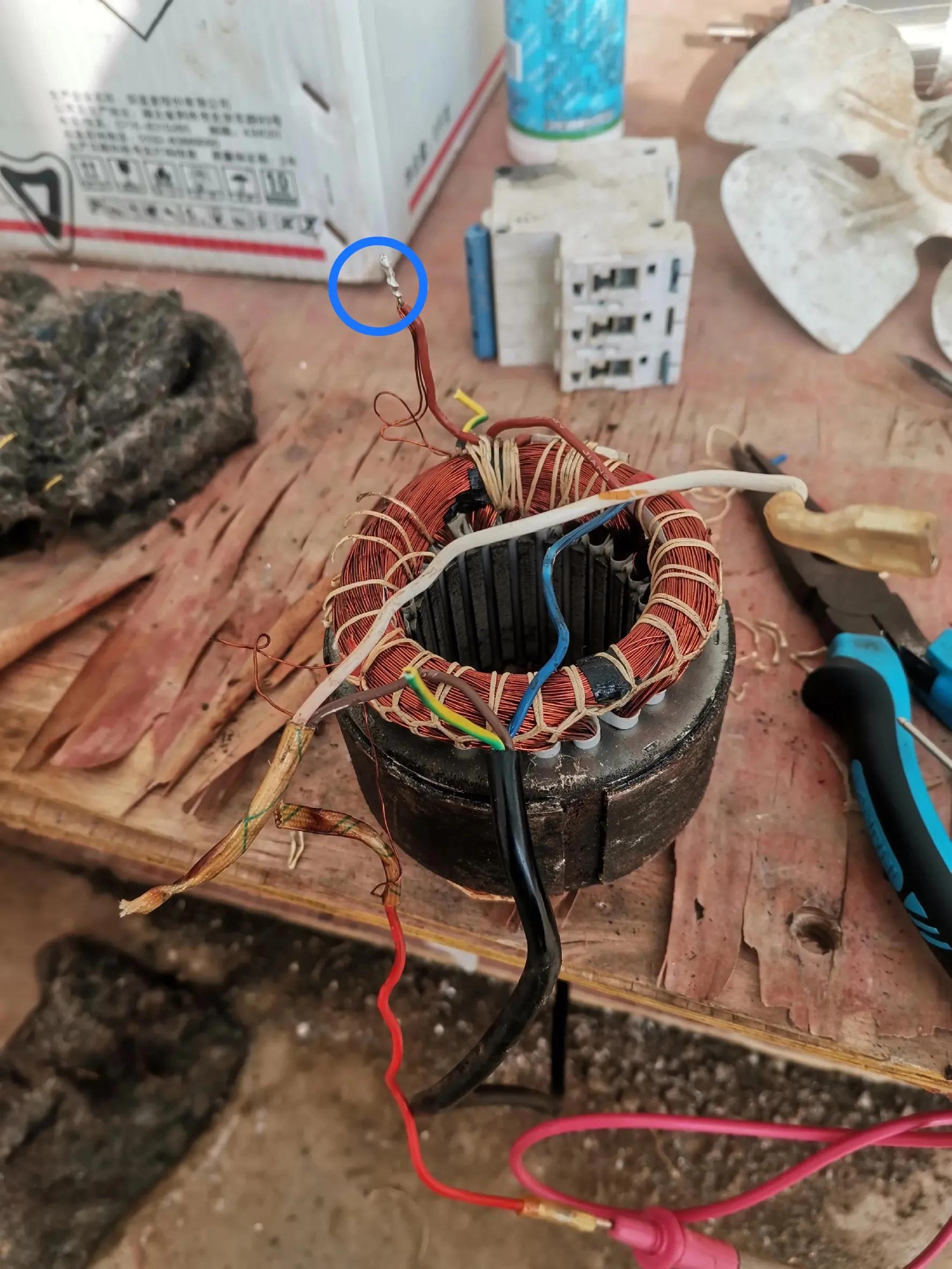

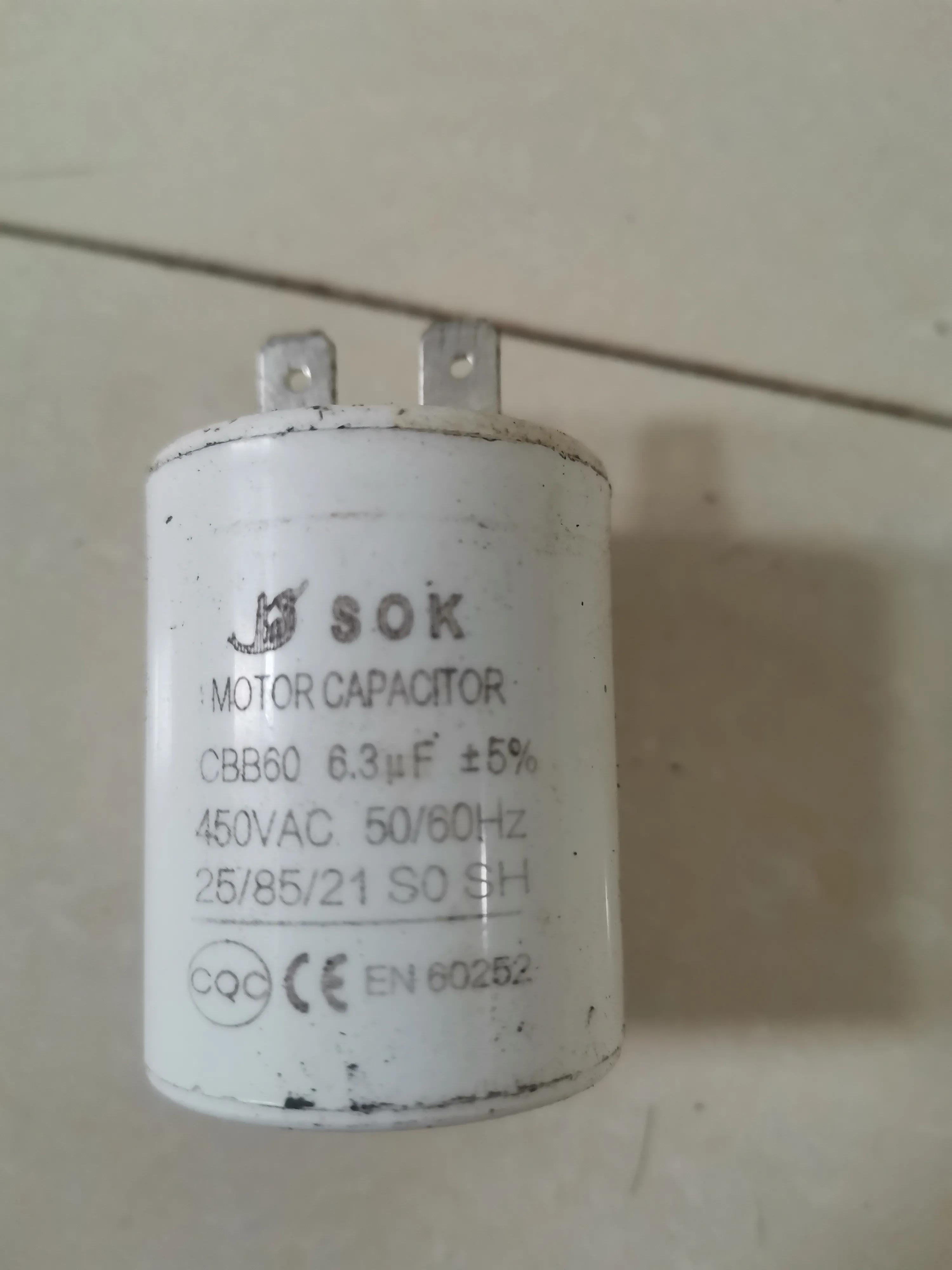

一個具體的接線實例

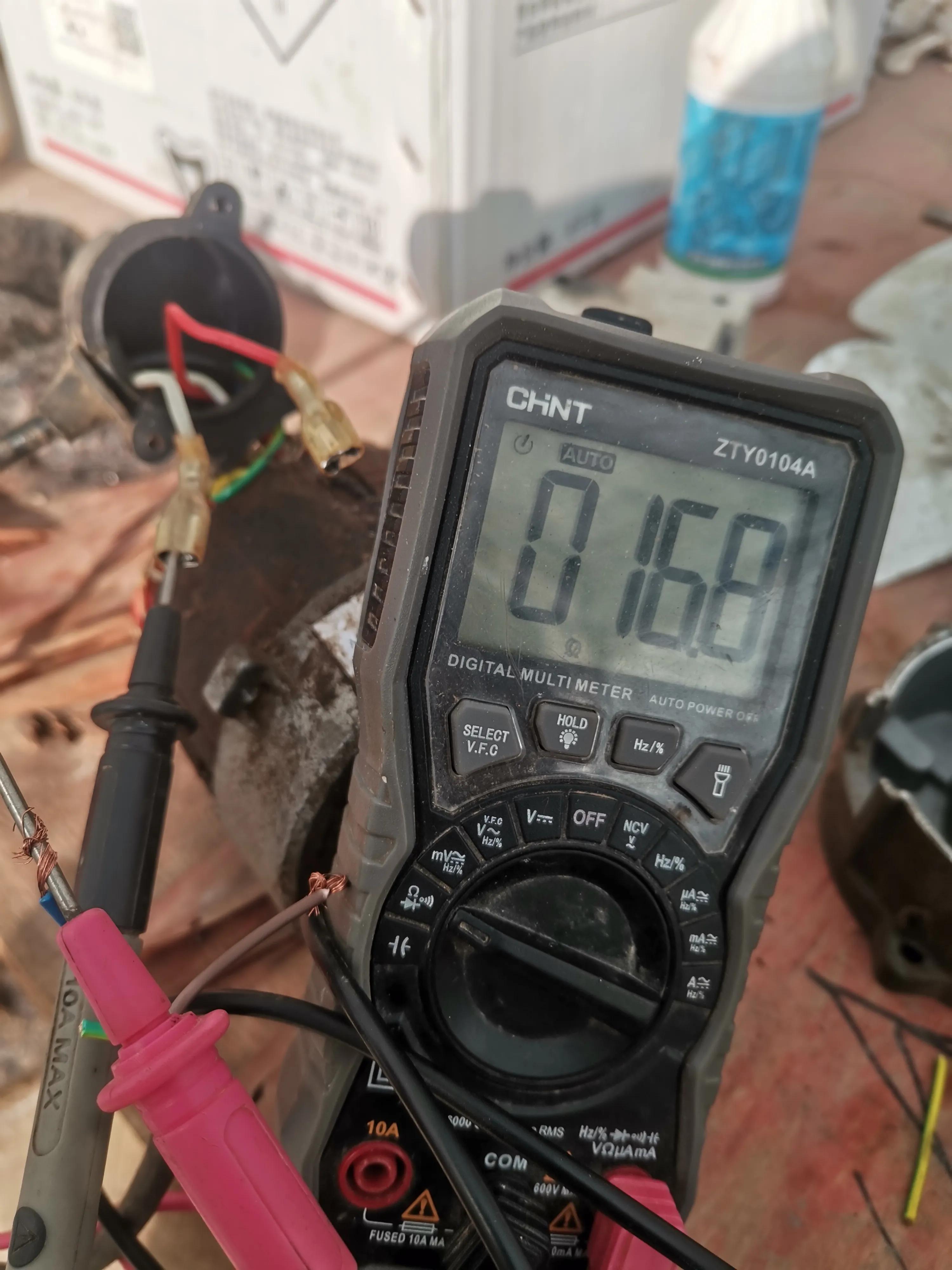

測量電機兩個抽頭的電阻值。藍線和白線是16.8歐姆。

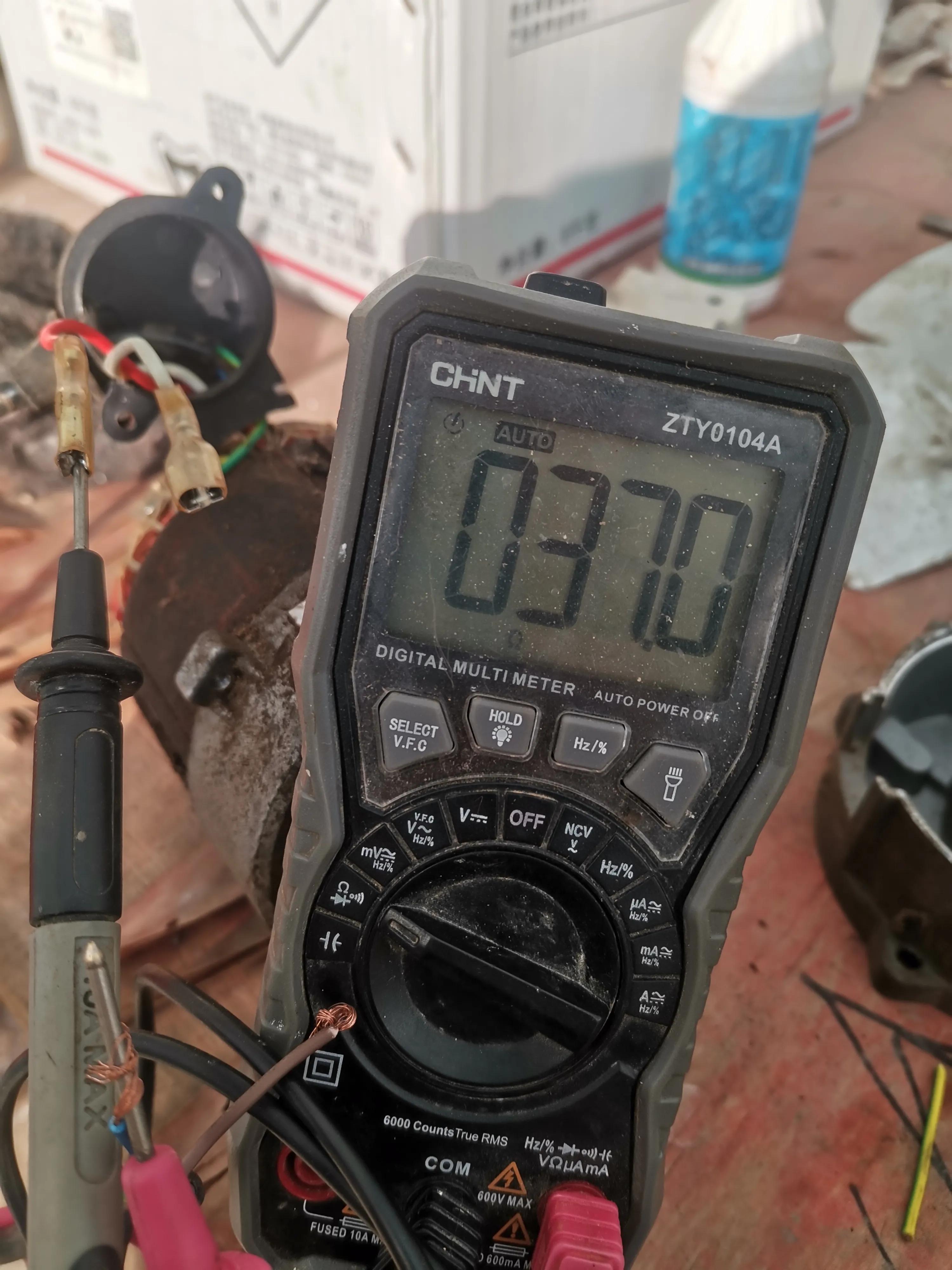

用37歐姆的電阻測量電機的紅線和藍線。

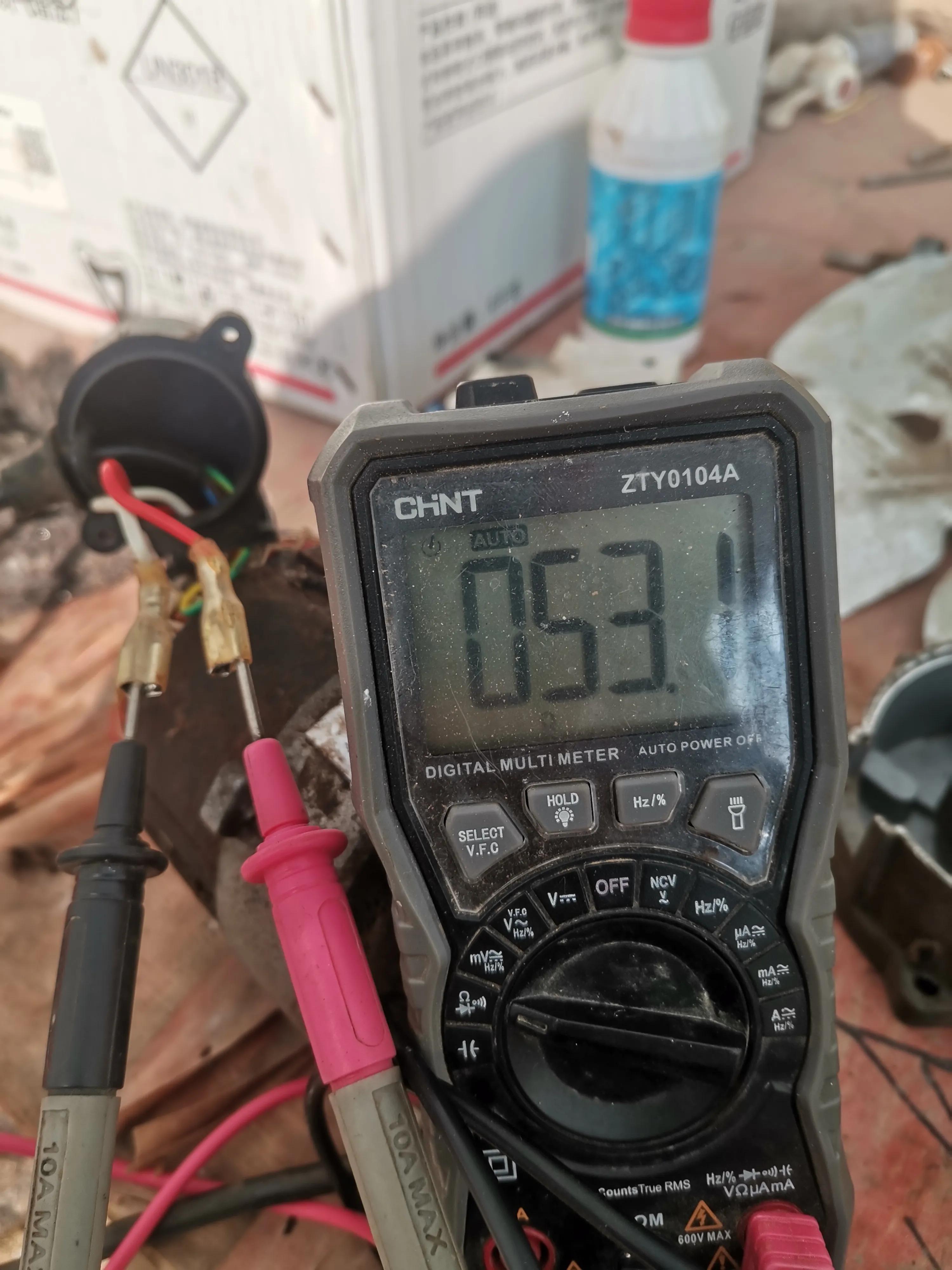

測量電機的白線和紅線，電阻值為53.1歐姆。

16.8 37.0=53.0

因此，最大終端電容，即

010-350004

電容的任意一端接火線，互調電機正反轉，三條線的另一端接零線。

標藍為公端！

你明白并學會了嗎？請關心留言，我在發呆。以后我會繼續為大家分享電子電氣維修知識。讓我們一起學習、交流、工作吧！
