相關三相異步電機的運行控制回路的歸類，三相異步電機的運行控制回路的原理，包含立即運行控制回路的三相異步電機、降血壓運行控制回路的三相異步電機等。

三相異步電機的運行控制回路

三相籠型異步電機有立即運行和降血壓運行二種方法。

立即運行簡易、靠譜、經濟發展。但由電工學了解，三相籠型異步電機的立即運行電流量是其額定電壓的4～7倍。

因而，輸出功率大的電機立即啟動，過大的運行電流量會造成 電力網工作電壓明顯降低，進而危害同一電力網上其他家用電器的一切正常工作中。

一般容積在10kW下列或其主要參數達到式（2-1）的三相籠型異步電機可選用立即運行，不然務必選用降血壓運行。

式中：—電機的立即運行電流量/A；—電機的額定電壓/A；S—變壓器/kVA；P—電機最大功率/kW。

降血壓運行就是指：

運用運行機器設備或路線，減少加在電機電機定子繞阻上的工作電壓來運行電機。

降血壓運行可做到減少運行電流量的目地，但因為運行扭矩與每相電機定子繞阻所加工作電壓的平方米正相關，因此降血壓運行的方式 只適用滿載或負載運行。

一、立即運行控制回路

1、手動式立即運行電源電路

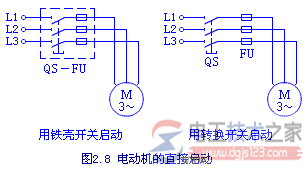

對小型臺鉆、冷卻泵、磨光機和散熱風扇等，能用外殼電源開關、膠蓋閘刀開關、切換開關立即操縱三相籠型異步電機的運行和終止，如圖2.8所顯示

所述立即運行電源電路盡管常用家用電器少、路線簡易，但在運行、泊車經常時，應用這類手動式操縱方法既不方便，都不安全性，因而現階段普遍選用按鍵、交流接觸器等家用電器來操縱。

2、交流接觸器立即運行控制回路

大中小型數控車床、搖臂鉆、牛頭刨床等的主電動機，一般可選用交流接觸器立即啟動。

圖上：SB1為終止按鍵，SB2為啟動按鍵，熱繼器FR作過壓保護，斷路器FU1、FU2作過流保護。

原理：按下按鈕SB2，交流接觸器電磁線圈KM得電，其主斷路器合閉，電機得電運行；按下按鈕SB1，電磁線圈KM跳停，其主斷路器斷掉，電機跳停終止。

由圖得知，按下按鈕SB2，交流接觸器電磁線圈KM得電，其主斷路器合閉的另外，其輔助開與關斷路器也合閉，即便SB2斷掉，合閉的輔助斷路器也可以維持KM電磁線圈一直處在得電情況，這類電源電路稱之為“自鎖電路”。這類自鎖電路不僅能確保電機不斷運行，并且還具備欠壓保護和過壓（零壓）維護功效。

欠壓就是指：當路線工作電壓降低到某一標值時，交流接觸器電磁線圈兩邊的工作電壓會另外降低，交流接觸器的磁感應吸附力可能低于校準彈黃的反沖力，動鐵芯被釋放出來，推動主、輔斷路器另外斷掉，全自動斷開主電源電路和控制回路，電機跳停終止，防止電機欠壓保護運作而毀壞。

過壓（零壓）維護就是指：電機在一切正常工作情況下，因為外部種種原因造成忽然關閉電源時，能全自動斷開開關電源；當再次供電系統時，電機不容易自主運行。這就防止了突然停電后，實際操作工作人員忘掉斷開開關電源，撥電話后電機自主運行，而導致機器設備毀壞或人身安全死傷的安全事故。

二、三相異步電機的降血壓運行控制回路

1、電機定子電源電路串電阻器降血壓運行

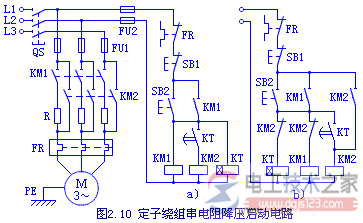

在電機啟動，在三相電機定子電源電路中串連電阻器，使電機電機定子繞阻工作電壓減少，運行完畢后再將電阻器摘除，使電機在額定電流下一切正常運作。一切正常運作時電機定子繞阻連接成Y型的籠型異步電機，可選用這類方式 運行。圖2.10是這類運行方法的原理圖。

原理：合上刀閘QS，按下按鈕SB2，KM1電磁線圈得電自我保護，其開與關主斷路器合閉，電機串電阻器運行，KT電磁線圈得電；當電動機的轉速比貼近一切正常轉速比時，抵達KT的整定值時間，其開與關廷時斷路器合閉，KM2電磁線圈得電自我保護，KM2的開與關主斷路器KM2合閉將R接線，電動機電機額定功率運行。

降血壓運行用電阻器一般選用ZX1、ZX2系列生鐵電阻器，其電阻值小、輸出功率大，可容許根據很大的電流量。兩圖不同點取決于：

a) 圖上KM2得電，電動機一切正常電機額定功率運行后，KT及KM1電磁線圈依然有電，它是多余的。

b) 圖的控制回路運用KM2的動斷斷路器斷開了KT及KM1電磁線圈的電源電路，擺脫了所述缺陷。

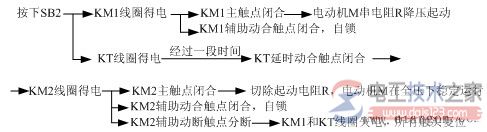

電源電路原理以下：

最先，合上電源總開關 QS 。

2、 Y- △降血壓啟動控制回路

這類方法的基本原理是：啟動時把繞阻連接成星型聯接，啟動結束后再全自動接換成三角形接法而一切正常運作。

但凡一切正常運作時電機定子繞阻連接成三角形的籠型異步電機，均可選用這類降血壓運行方式 （該方式 也僅適用這類接線方法的電機）。

圖2.11a)是用2個交流接觸器和一個時間控制器全自動進行Y—Δ變換的啟動控制回路。來源于：電工技術世家

由圖得知，按住SB2后，交流接觸器KM1得電并鎖緊，另外KT、KM3也得電，KM1、KM3主斷路器另外合閉，電動機以星形接法啟動。

當電機額定功率貼近一切正常轉速比時，抵達插電廷時型時間控制器KT的整定值時間，其廷時動斷斷路器斷掉，KM3電磁線圈關閉電源，廷時動合斷路器合閉，KM2電磁線圈得電，另外KT電磁線圈也跳停。這時候，KM1、KM2主斷路器處在合閉情況，電機繞阻變換為三角形聯接，電動機電機額定功率運作。

圖上把KM2、KM3的動斷斷路器串連到另一方電磁線圈電源電路中，組成“自鎖互鎖”電源電路，防止KM2與KM3另外合閉，造成電源短路。

在電動機Y—Δ啟動全過程中，繞阻的全自動轉換由時間控制器KT廷時姿勢來操縱。(www.dgjs123.com)這類操縱方法稱之為按時間標準操縱，它在數控車床自動控制系統中獲得廣泛運用。KT廷時的長度應依據啟動過程中所需時間來整定值。

圖2.11b)是用一個復合型按鍵、一個交流接觸器和一個時間控制器進行Y—Δ變換的電源電路，原理請自主剖析。

3、自耦變壓器降血壓啟動控制回路

一切正常運作時電機定子繞阻連接成Y型的籠型異步電機，還能用自耦變壓器降血壓運行。

電機啟動，電機定子繞阻再加上自耦變壓器的二次工作電壓，一旦運行進行就摘除自耦變壓器，電機定子繞阻再加上額定電流一切正常運作。

自耦變壓器二次繞阻有好幾個抽頭，能輸出多種多樣電源電壓，啟動能造成多種多樣轉距，一般比Ｙ—Δ啟動的運行轉距大很多。自耦變壓器盡管價錢偏貴，并且不允許經常運行，但仍是三相籠型異步電機常見的一種降血壓起動器。

圖2.12為一種三相籠型異步電機自耦變壓器降血壓運行控制回路。

其工作中全過程是：合上刀閘QS，按住SB2，KM1電磁線圈得電，自耦變壓器作Ｙ聯接，另外KM2得電自我保護，電機降血壓運行，KT電磁線圈得電自我保護；當電動機的轉速比貼近一切正常工作中轉速比時，抵達KT的整定值時間，KT的常閉廷時接觸點先開啟，KM1、KM2依次跳停，自耦變壓器Ｔ被摘除，KT的開與關廷時接觸點后合閉，在KM1的常閉輔助觸點校準的前提條件下，KM3得電自我保護，電動機電機額定功率運行。

電源電路中KM1、KM3的常閉輔助觸點的功效是：避免KM1、KM2、KM3另外得電使自耦變壓器Ｔ的繞阻電流量過大，進而造成 其毀壞。
