一、三相異步電機的構造

三相異步電機的溶解圖

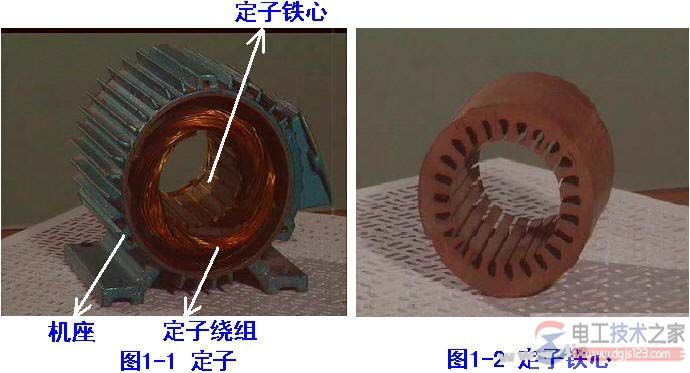

1)、電機定子(靜止不動一部分)

1.電機定子鐵芯: 電機定子鐵芯的功效是做為電動機等效電路的一部分，并在其上置放電機定子繞阻。


2.電機定子繞阻:電機定子繞阻的是電機的電源電路一部分，進入三相交流電，造成電磁振蕩。

關鍵絕緣層新項目有下列三種：
(1)對地絕緣層
(2)兩色絕緣層
(3)匝間絕緣層

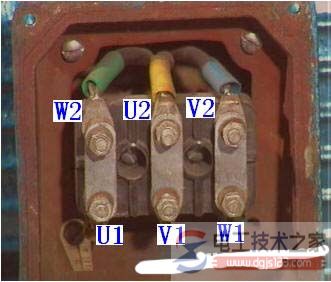

接線端子(△接線方法)

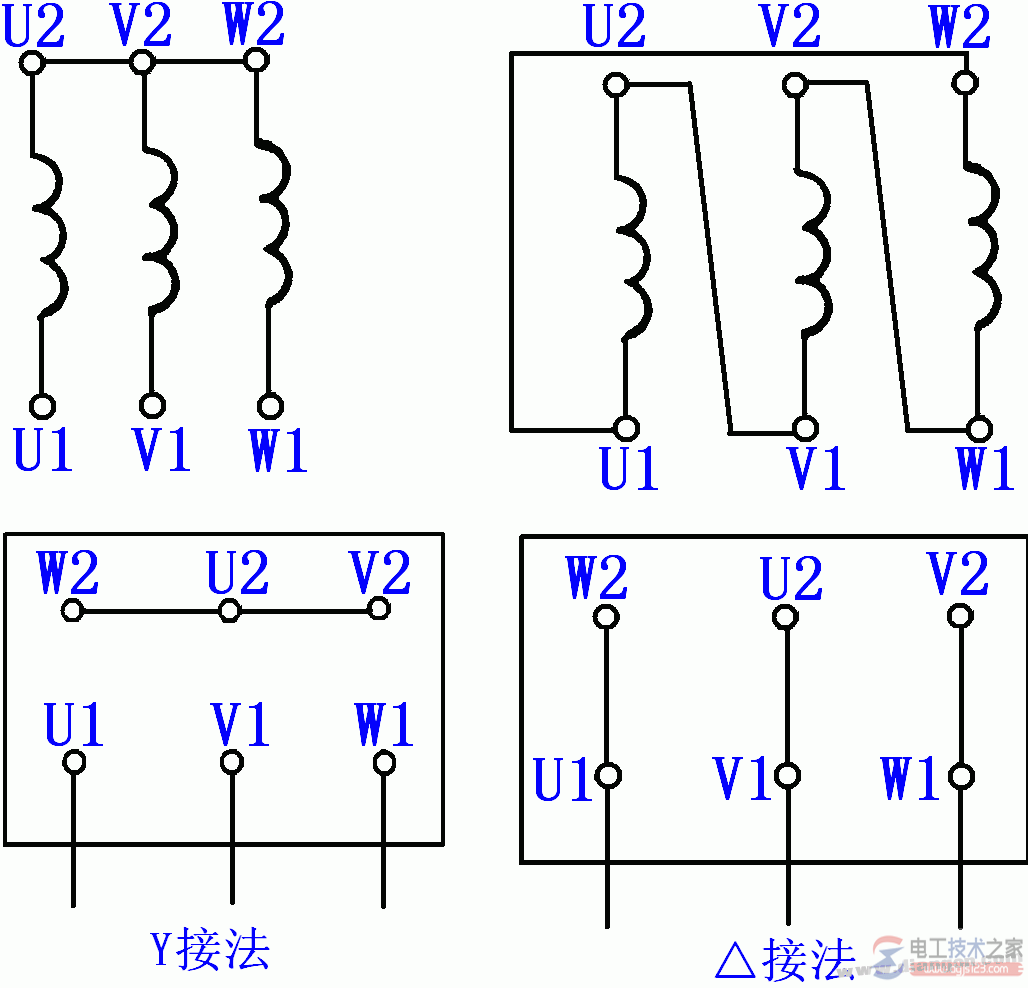

電機定子三相繞阻的布線方法
(1)星形接法(Y接)
(2)三角形接法(△接)

3.電動機軸
　
(二)電機轉子(轉動一部分)

電機轉子是電機的轉動一部分，包含電機轉子鐵芯、電機轉子繞阻和傳動軸等構件。

1.電機轉子鐵芯
功效:電動機等效電路的一部分，并置放電機轉子繞阻。一般用0.5mm厚的鐵氧體磁芯冷擠、疊壓而成，鐵氧體磁芯內孔沖有分布均勻的孔，用于安裝 電機轉子繞阻。

2.電機轉子繞阻
功效是激光切割電機定子電磁振蕩造成感應電流及電流量，并產生磁感應轉距而使電機轉動。依據結構的不一樣分成鼠籠式電機轉子和纏線式電機轉子。如圖所示1-5。

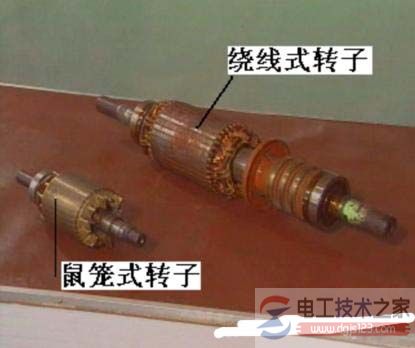

圖1-5電機轉子繞阻

(1)鼠籠式電機轉子：若除掉電機轉子鐵芯，全部繞阻的外觀設計像一個繞線式電機，故稱籠型繞阻。

中小型籠型電機選用鋁鑄電機轉子繞阻，針對100KW之上的電機選用銅條和銅端環電焊焊接而成。如圖所示1-6所顯示。

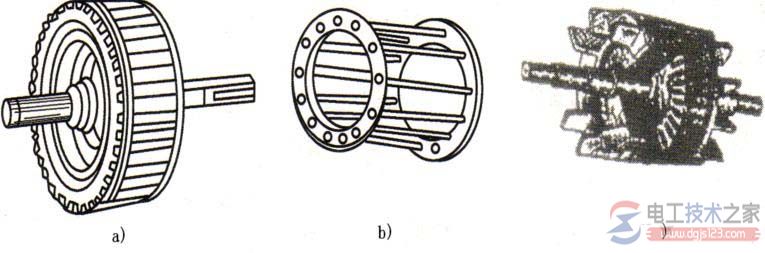

圖1-6籠型電機轉子
a)籠型繞阻b) 電機轉子外觀設計  c) 鋁鑄籠型電機轉子

(2)纏線式電機轉子：纏線電機轉子繞阻與電機定子繞阻類似，也是一個對稱性的三相繞阻，一般連接成星型，三個小組出線頭收到傳動軸的三個集電環(電滑環)上，再根據炭刷與外電路連接 ，如圖所示1-7。

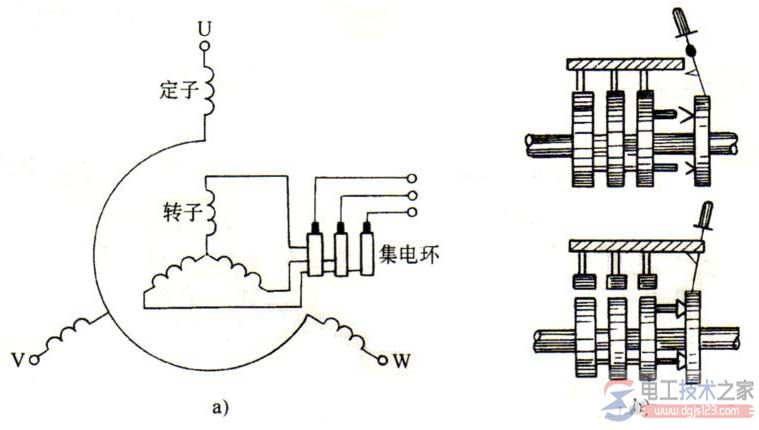

圖1-7纏線式電機轉子異步電機的電機轉子布線平面圖
a)接線方法 b)提刷設備

3. 傳動軸

用于傳送轉距及支撐點電機轉子的凈重，一般由低碳鋼或碳素鋼做成。

(三)其他配件

軸承端蓋、滾動軸承、滾動軸承軸承端蓋、散熱風扇

二.出廠銘牌

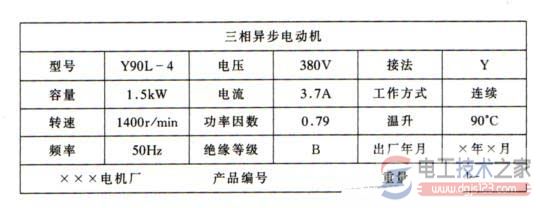

圖1-8 三相異步電機出廠銘牌

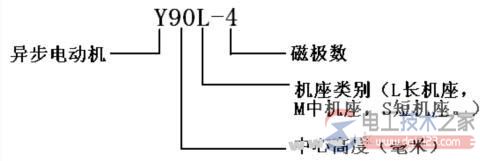

1.型號規格Y90L—4

2.最大功率PN指電機在額定值運作情況下運作時電機軸上輸出的機械功率，企業為KW。

式中，UN1、IN1、ηN、cosφN各自為電機額定值的相電壓、線電流、高效率、功率因素。

3.額定電流UN1  指電機在額定值運作情況下運作時電機定子繞阻所施加的相電壓，企業為V或KV。

4.額定電壓IN1  指電機加額定電流、輸出最大功率時，注入電機定子繞阻中的線電流，企業為A。

5.額定值轉速比nN指電機在額定值運作情況下運作時電機轉子的轉速比，企業為r/min。

6.額定值頻率fN  在我國要求直流為50HZ。

7.額定值功率因素cosφN  指電機在額定值運作情況下運作時電機定子邊的功率因素。

8.接線方法  指電機電機定子三相繞阻與交流電的連接 方式 。
